摘 要

本次软件设计中，以用户的实际操作感作为整体开发的出发点，结合Python开发语言对软件开发原理，本次软件的开发以实际运用作为出发点，以医疗行业的痛点作为开始，使用Django框架技术整体开发源程序，最终实现一个智慧医院信息管理系统。在整体软件的开发过程中，第一步就是去了解客户的需要，分析医院信息管理的痛点，参考成熟的医院信息管理系统、进行开发，最终实现智慧医院信息管理系统的完成；智慧医院信息管理系统总体可以分为医生端、管理员和普通用户使用端，管理端主要是包括对科室信息、住院信息、门诊中心、预约信息、医院公告、咨询留言等进行维护管理，用户端可以进行注册登录、浏览医院资讯、查看科室信息以及门诊中心详情，进行预约以及可以查看个人住院信息等，医生端可以添加门诊中心信息、处理用户预约信息、添加住院信息等。系统开发完成之后，就是对系统进行运行测试，在测试中分析其应用的优势与不足，形成分析不告，对于不足，及时想办法去进行改进，希望可以得出最优，便于以后的系统维护，也为之后类似的系统提供一些帮助。

关键词：Python开发语言；Django框架技术；医院信息管理

Abstract

In this software design, the user's practical sense of operation is taken as the starting point for overall development, combined with the principles of software development in Python development language. The software development is based on practical application, starting from the pain points of the medical industry, and using Django framework technology to develop the source program as a whole, ultimately achieving a smart hospital information management system. In the overall software development process, the first step is to understand the needs of customers, analyze the pain points of hospital information management, refer to mature hospital information management systems for development, and ultimately achieve the completion of a smart hospital information management system; The intelligent hospital information management system can be generally divided into doctor end, administrator end, and ordinary user end. The management end mainly includes maintenance and management of department information, hospitalization information, outpatient center, appointment information, hospital announcements, consultation messages, etc. The user end can register and log in, browse hospital information, view department information and outpatient center details, make appointments, and view personal hospitalization information, The doctor terminal can add outpatient center information, process user appointment information, and add hospitalization information. After the system development is completed, it is necessary to conduct operational testing on the system, analyze the advantages and disadvantages of its application during the testing, and form an analysis without reporting. For the shortcomings, timely find ways to improve them, hoping to find the optimal solution for future system maintenance and provide some assistance for similar systems in the future.

Key words:Python development language; Django framework technology; Hospital Information Management

目  录

第1章 绪论

1.1 研究背景

1.2 研究目的

1.3 研究方法

第2章 系统分析

2.1 可行性分析

2.1.1 技术可行性

2.1.2 经济可行性

2.1.3 操作可行性

2.2 系统功能需求

2.3 系统性能需求

第3章 系统设计

3.1 总体目标

3.2 总体结构设计

3.3 功能模块设计

3.4 数据库设计

3.4.1 概念设计

3.4.2 逻辑设计

第4章 系统实现

4.1 登录模块的实现

4.2 用户模块的实现

4.2.1 注册模块的实现

4.2.2 咨询留言模块的实现

4.2.3 评论模块的实现

4.2.4 门诊中心模块的实现

4.2.5 门诊预约模块的实现

4.3 后台模块的实现

4.3.1 用户管理模块的实现

4.3.2 密码修改模块的实现

4.3.3 公告管理模块的实现

4.3.4 科室信息管理模块的实现

4.3.5 预约信息管理的实现

第5章 系统测试

5.1 测试目的

5.2 测试用例

5.2.1 创建数据测试

5.2.2 修改数据测试

5.2.3 查询数据测试

5.3 测试结果

第6章 结论

参考文献

致谢

1. 绪论
   1. 研究背景

近年来，我国经济社会不断发展，科学技术有了长足的进步。尤其是网络信息术的发展，给人们的工作生活带来极大的便利。计算机数据库系统是指利用网络信息技术，以计算机为载体和实施平台，通过科学合理的方法建立起较为完善的数据收集管理系统，从而对各项数据进行高效的整理与分析。将计算机数据库系统引入医院信息管理中，利用计算机软件来对相关数据进行有效的处理。医院信息管理是医院管理工作的重要组成部分，关系着各项工作的顺利开展和病患资料库的建设管理，对医院现代化发展有重要影响。计算机数据库系统具有数据收集快速、分析处理便捷、数据安全性高以及保护功能强大等优点，在医院信息管理中得到了重要应用。具体应用主要包括门诊中心管理、住院信息管理、用户预约、科室管理以及医生信息管理等多个方面，有效提高了医院信息管理工作效率，提高了服务质量，对医院进一步发展有重要影响。

1. 1. 研究目的

现在我国的一些小型医院或诊所对于医院信息的处理还停留在纸介质或半自动（由电脑处理一部分数据，由人工处理一部分数据）的基础上，这样的机制已经不能适应时代的发展，因为它浪费了许多人力和物力，在信息时代这种传统的管理方法必然被计算机为基础的信息管理所取代。软件作为一有项有力的工具，只能当此种工具，与我们的实践相结合起来的时候，才具有重大的社会价值及使用价值。因此根据企业目前实际的医院管理情况开发一套智慧医院信息管理系统是十分必要的。

1. 1. 研究方法

首先，通过引擎搜索或者查阅相关文献资料，了解了本系统开发的背景以及设计系统的意义所在，收集用户需求信息。其次，在开发工具上，最终确定是基于Mysql数据库，在Python的Django技术程序设计的基础上实现，设计出系统大致的功能模块。主要从方便系统用户和系统管理员的角度进行分析，明确该系统应该具有的功能。最终是测试系统，通过用例测试发现存在的问题并找到解决的方案。利用现有的开发平台，结合自己所学的知识，在老师的指导帮助下来完成该设计，确保系统的可用性、实用性。

1. 系统分析
   1. 可行性分析

可行性分析也是为了分析项目的开发系统是否对开发有价值，以及是否真的需要改进管理系统在信息听写方面的不足。以本项目智慧医院信息管理系统的设计目标和实施过程为例，如果开发该系统，希望能很好地解决医院信息的管理问题，并且如果这使智慧医院信息管理系统可以发展出最大价值学说，并且还可以变相的解决了用户在一定程度上的问题，那么这个项目的研发系统也就是最有价值有意义的系统。但研发目标又是不是达到了所期望的结果，以及科研任务在实现后的最大效用和价值，它是否等于所有总成本。因此，研发阶段本质上就是研发体系能否真正设计的阶段。

1. 1. 1. 技术可行性

技术可行性是指所确定的科学技术或决策方法中的科学技术均未突破组织掌握或相关人员熟悉的科学技术资源的界限。在技术研究过程中，应注意全面调查系统研发过程中包含的各种关键技术问题，尽可能选择成熟技术，认真引用先进技术，关注特定的研究平台和开发人员，评估关键技术的有效性。

Python技术对于该智慧医院信息管理系统的设计和实施很是关键，基于B/S架构的和MySQL数据库管理，对于前台的应用和后台的数据库管理都是至关重要的，要想有效应用该程序，就需要保持功能全面、易懂易简单使用的特性。构建数据库管理时，需要确保数据分析信息完全、数据分析信息稳定性好、数据分析信息稳定性较高的库。在早期，人们对python的基本重要知识点就有理解和熟悉，对MySQL数据库发生过简要的掌握、熟悉，在早期对软件工程测试，以及UML语言等基础课程发生过大致的掌握和练习，经过对上述课程练习，就能够对上述课程有相应的信息系统开发、检验和判断。

Python可以和MySQL结合起来研发一个智慧医院信息管理系统，一定是合理而且有效的。

1. 1. 1. 经济可行性

这个项目开发的初衷是省钱，是我一个人做的，基本上不需要启动资金。此外，项目开发的整个过程是一个自学的过程，这是一个双赢的结果。因此，综上所述，本项目的研发优势大于劣势，符合我国当前社会主义市场经济发展的实际情况。

1. 1. 1. 操作可行性

智慧医院信息管理系统的注册与登陆页面设计简洁容易应用，可以通过最常见的页面窗口来登陆页面，并利用过计算机实现登陆功能，因此使用者只要平时利用过计算机都可以实现登陆应用。此操作系统的研发工作环境运用了python技术，并运用了B/S结构，这些研发工作环境都使得此系统功能更为完整，使整个设计更为个性化，使用者功能也更为简洁方便。本管理系统具备了易于运行、容易管理、交互性较好的优点，在实际操作上也是非常简单的。因此，本管理系统也可进行商业设计。

综上所述，该设备的研发符合技术、工艺和技术要求，因此其研发具有可操作性。

1. 1. 系统功能需求

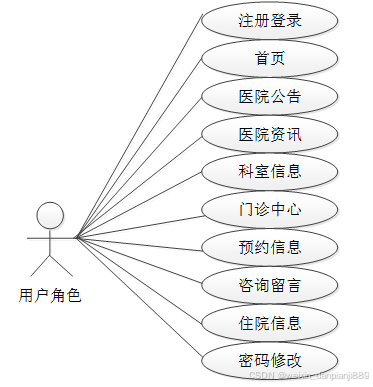

用户用例图如下所示。

图2-1 用户用例图

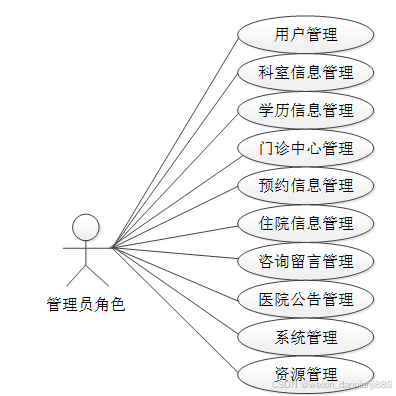

管理员用例图如下所示。

图2-2 管理员用例图

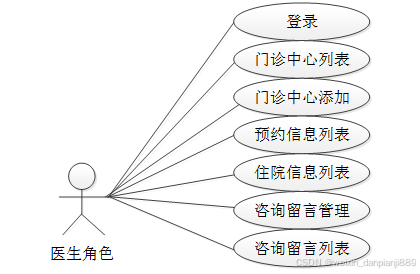

医生用例图如下所示。

图2-3 医生用例图

表2-1 公告浏览用例描述

描述项	说明
用例名称	公告查询
用例描述	用户可以查看公告的详情
参与者	用户
前置条件	使用者是普通用户类型并成功进入该系统
后置条件	浏览成功
主事件流	（1）用户可以浏览公告的模块、公告的内容 （2）用户点击公告可以对公告进行详情阅读
异常事件流	e1.报500错误 e2.数据库连接异常

表2-1 留言咨询用例描述

描述项	说明
用例名称	留言咨询
用例描述	用户可以将自己想咨询的问题发布在留言板上，等待后台答复
参与者	用户
前置条件	用户是注册用户并成功进入该系统
后置条件	咨询添加成功且显示在留言板
主事件流	系统检查是否是普通用户 未注册的用户可以发布咨询的内容 已注册的用户的咨询单显示出来可以进行留言
异常事件流	e1.报500错误 e2.数据库连接异常 e3.交流内容不显示

表2-1 个人信息管理用例描述

用例名称	管理和修改个人信息
参与者	用户
描述	用户查看、修改个人信息
前置条件	用户已登录到系统中
后置条件	无
事件流	（1）用户查看个人信息 （2）用户修改个人信息
补充说明	（a）用户可修改密码 （b）用户可修改个人资料，例如姓名，头像等

表2-1 评论用例描述

用例名称	评论
参与者	用户
描述	用户发表评论
前置条件	用户已登录
后置条件	评论内容不违规
事件流	（1）在评论页输入评论数据，提交评论 （2）更新并显示评论板
补充说明	（a）评论内容不能为空

表2-1 收藏用例描述

用例名称	收藏
参与者	用户
描述	用户将内容加入收藏夹
前置条件	用户已登录
后置条件	无
事件流	（1）在收藏页加入收藏 （2）更新并显示收藏夹
补充说明	无

表2-1 用户管理用例描述

描述项	说明
用例名称	用户操作
用例描述	管理员正确登录后台管理的条件下，对用户进行管理
参与者	管理员
前置条件	管理员登录成功并跳转到后台主界面
后置条件	操作成功
主事件流	管理员跳转用户管理页面，查询用户详情的信息 管理员可以删除用户信息
异常事件流	e1.报500错误 e2.数据库连接异常

门诊中心添加用例描述如下表所示。

表2-1 门诊中心添加用例描述

用例名称	门诊中心添加
参与者	医生
描述	医生执行门诊中心添加操作
前置条件	医生已登录
后置条件	该门诊信息存在，并且能被预约
事件流	（1）在门诊中心页点击要发布的信息 （2）填写门诊中心添加表单
补充说明	（a）门诊中心添加表单数据不能为空

科室信息添加用例描述如下表所示。

表2-1 科室信息添加用例描述

用例名称	科室信息添加
参与者	管理员
描述	管理员执行科室信息添加操作
前置条件	管理员已登录
后置条件	该科室存在，并且能被展示
事件流	（1）在科室信息页点击要输入的科室 （2）填写科室信息添加数据
补充说明	（a）科室信息添加表单数据不能为空

学历信息添加用例描述如下表所示。

表2-1 学历信息添加用例描述

用例名称	学历信息添加
参与者	管理员
描述	管理员执行学历信息添加操作
前置条件	管理员已登录
后置条件	该学历信息存在，并且能被储存
事件流	（1）在学历信息页点击添加输入学历信息 （2）填写学历信息添加数据
补充说明	（a）学历信息添加表单数据不能为空

表2-1 预约管理用例描述

描述项	说明
用例名称	预约管理操作
用例描述	医生正确登录后台管理的条件下，对预约信息进行处理
参与者	医生
前置条件	医生成功登录
后置条件	操作成功
主事件流	（1）医生进入预约管理页面，查询用户的预约信息 （2）医生可以对预约进行处理
异常事件流	e1.报500错误 e2.数据库连接异常

表2-1 资讯管理用例描述

描述项	说明
用例名称	资讯操作
用例描述	管理员正确登录后台管理的条件下，资讯模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入资讯管理页面，查询资讯内容的信息 （2）管理员可以对资讯进行删除操作
异常事件流	e1.报500错误 e2.数据库连接异常

表2-1 公告管理用例描述

用例名称	公告管理
参与者	管理者
描述	管理者提供新增、修改、删除、查阅等功能
前置条件	管理者成功登录系统 管理者只能对已存在的公告进行修改和删除
后置条件	无
事件流	（1）管理者查看修改公告 （2）管理者添加公告 （3）管理者删除公告
补充说明	（a）新添加的公告不符合要求时会添加失败 （b）修改的公告不符合要求时会修改失败

1. 1. 系统性能需求

第一，友好界面。智慧医院信息管理系统开发设计，界面的友好性比较重要，满足这一要求才能体现出人性化设计特征，和用户应用系统便捷性相适应，动态的人机交互设计，用户应用系统的时候能感受到操作的便利，提高用户的体验良好感受，才能有助于将系统开采设计的作用价值充分发挥出来。

第二，稳定性要求。开发设计的智慧医院信息管理系统，需要保持其稳定，系统应用稳定才能有助于各项管理工作高效率完成，提升系统使用体验度。系统运行保障因外部异常造成系统崩溃，系统发生问题后数据能及时备份，第一时间恢复数据信息，保障系统良好运行。

第三，可扩展性。智慧医院信息管理系统的开发设计，需要满足可扩展性的要求，系统的设计需要考虑未来系统业务扩展问题，在测试不断应用下，功能需求会不断扩展，通过良好扩展性作用发挥，满足多样化的需要。

第四，满足需求。为能有效加强对大用户的需求，在开发智慧医院信息管理系统的过程中，要能和实际应用的需求紧密对接，保障系统的实用性。系统开发要能有前瞻性，由于管理系统建设是长期工程，不同阶段需要有先导发展蓝图以及行动纲领为指导。预见性地考虑教材订购信息管理的重要问题。系统的开发要能满足灵活性应用的需要，将系统的价值充分发挥出来。

1. 系统设计
   1. 总体目标

智慧医院信息管理系统主要服务于医院信息管理，利用网络改变传统医院信息管理模式，简化医院信息管理流程，减轻传统医院信息管理带来的工作负担和降低大量资源的消耗。本系统达到的目标主要有以下几点：

（1）通过简单的页面设计和便捷的功能操作，保证系统的简单性和实用性，形成良好的用户体验。

（2）本系统主要针对医院信息管理需求进行设计开发，突出较强的针对性。

（3）能够具有一定的安全机制，保证用户信息的安全性。

1. 1. 总体结构设计

层次框图是一系列由多层矩形框架组成的树，其顶部为矩形框架，表示整个数据结构，下方的长方形立方体表示独立的数据，下方的长方形表示该数据的实际数据（不能进行分割）。由于这个架构的精炼，层级方块图描述的资料结构也愈加详尽，这个模型很好地满足了需求分析的要求。首先对最上层的信息进行分类，然后在图表中的每个路径上重复地进行优化，直至完整的数据结构被确定。

这个系统由三个模块组成，一个是管理员，一个是医生、一个是用户，这三个部分看起来是独立的，实际上却是连接着数据库，每个模块都有自己的权限，唯一不同的，就是访问的方式不同。在调研资料的基础上，完成了各个模块的功能。在对上述功能进行分析的基础上，本系统提出了三个主要的模块，每个单元可划分为若干小单元。

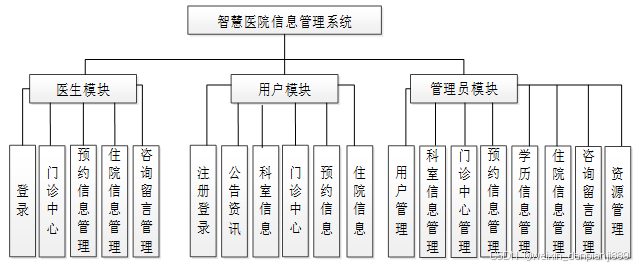

系统的功能结构图如下图所示。

图3-1 系统功能结构图

1. 1. 功能模块设计

1.登录模块：

本智慧医院信息管理系统的用户登录涉及到三类信息的判断：第一类是用户名和密码是否为空；第二类是验证码是否录入和正确；第三类就是用户登录信息、验证码和权限是否匹配通过。在该用户登录流程对会对用户名和密码是否为空进行判断，以及验证码是否正确进行判断，只有以上的几类信息中的一种存在问题的情况下都是无法登录成功的。

2.公告管理模块：

本智慧医院信息管理系统中的公告管理，管理方式都是对信息的三种基本操作：一种是完成公告信息的添加，在这里会对公告信息的录入情况来判断；一种是对公告信息的修改，另一种就是对公告信息的删除。其后两种操作都是要建立在第一种操作而生成的公告列表的基础上完成的。

3.门诊中心管理模块

医生发布门诊中心，更新、删除科室名称、医生、门诊时段、医生介绍等信息，用户在前台可以查看门诊中心信息、选择某个医生的门诊进行预约。

4.预约信息模块

用户在前台浏览搜索找到自己需要挂的门诊，医生在接收到用户创建的预约单后要及时处理。

5.咨询留言模块：

咨询留言模块包括发布留言、回复留言、留言管理等字模块，咨询留言模块里存在各种各样的留言板块，用户在线发布咨询，管理人员进行回复。

1. 1. 数据库设计
      1. 概念设计

借助先进的系统，ER图使其他用户可以快速轻松地了解系统的功能以及他们之间的关系。根据智慧医院信息管理系统分析结果，整个智慧医院信息管理系统包括以下各个单元：管理员，科室信息，用户，门诊中心，预约信息，住院信息等。

系统的主要实体间关系E-R图如下图所示。

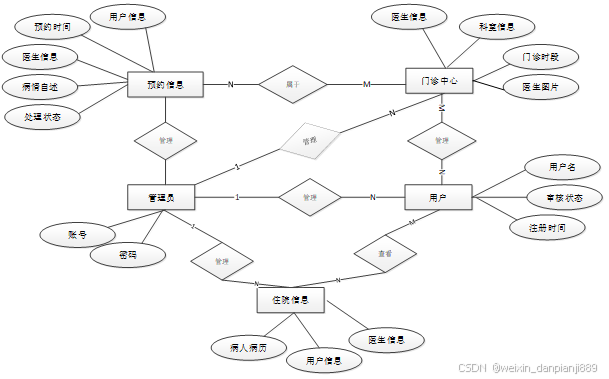

总体ER图如下图所示。

图4-3 总体ER图

1. 1. 1. 逻辑设计

所有系统的应用数据相互区分。一旦在相应的系统中实现，它们将与自己相应的网络和服务器通信。所以这个系统可以连接这些数据。当我们选择桥梁截面时，以下将简要介绍如何建立系统。在单击上一个按键的时候，就会自动在对话框中弹出数据源的名字，之后再单击下一个按键时，就在填写相对应的身份验证和登录信息。按照系统功能设计的特点与职能模块的分类，智慧医院信息管理系统的总体设计和实施过程一共涉及到了几个资料表格。

以下就介绍了一些根据各类别主要数据库表的设计结构以及基本功能建立数据库表:

1. 1. 表appointment_information (预约信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	appointment_information_id	int	10	0	N	Y		预约信息ID
2	record_number	varchar	64	0	Y	N		记录编号
3	doctor_user	int	10	0	Y	N	0	医生用户
4	doctors_name	varchar	64	0	Y	N		医生姓名
5	doctors_phone_number	varchar	64	0	Y	N		医生电话
6	department_name	varchar	64	0	Y	N		科室名称
7	appointment_time	datetime	19	0	Y	N		预约时间
8	ordinary_users	int	10	0	Y	N	0	普通用户
9	user_name	varchar	64	0	Y	N		用户姓名
10	user_gender	varchar	64	0	Y	N		用户性别
11	user_phone	varchar	64	0	Y	N		用户电话
12	id_number	varchar	64	0	Y	N		身份证号
13	processing_status	varchar	64	0	Y	N		处理状态
14	self_description_of_the_condition	text	65535	0	Y	N		病情自述
15	doctors_response	text	65535	0	Y	N		医生回复
16	recommend	int	10	0	N	N	0	智能推荐
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 1. 表consultation_message (咨询留言)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	consultation_message_id	int	10	0	N	Y		咨询留言ID
2	doctor_user	int	10	0	Y	N	0	医生用户
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	department_name	varchar	64	0	Y	N		科室名称
5	message_users	int	10	0	Y	N	0	留言用户
6	user_name	varchar	64	0	Y	N		用户姓名
7	message_title	varchar	64	0	Y	N		留言标题
8	message_time	datetime	19	0	Y	N		留言时间
9	message_content	text	65535	0	Y	N		留言内容
10	doctors_response	text	65535	0	Y	N		医生回复
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 1. 表consultation_message (咨询留言)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	consultation_message_id	int	10	0	N	Y		咨询留言ID
2	doctor_user	int	10	0	Y	N	0	医生用户
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	department_name	varchar	64	0	Y	N		科室名称
5	message_users	int	10	0	Y	N	0	留言用户
6	user_name	varchar	64	0	Y	N		用户姓名
7	message_title	varchar	64	0	Y	N		留言标题
8	message_time	datetime	19	0	Y	N		留言时间
9	message_content	text	65535	0	Y	N		留言内容
10	doctors_response	text	65535	0	Y	N		医生回复
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 1. 表hospitalization_information (住院信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hospitalization_information_id	int	10	0	N	Y		住院信息ID
2	ordinary_users	int	10	0	Y	N	0	普通用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	user_gender	varchar	64	0	Y	N		用户性别
5	id_number	varchar	64	0	Y	N		身份证号
6	user_phone	varchar	64	0	Y	N		用户电话
7	patient_case	text	65535	0	Y	N		病人病例
8	doctor_user	int	10	0	Y	N	0	医生用户
9	doctors_name	varchar	64	0	Y	N		医生姓名
10	department_name	varchar	64	0	Y	N		科室名称
11	doctors_phone_number	varchar	64	0	Y	N		医生电话
12	registration_time	datetime	19	0	Y	N		登记时间
13	recommend	int	10	0	N	N	0	智能推荐
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 1. 表outpatient_center (门诊中心)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	outpatient_center_id	int	10	0	N	Y		门诊中心ID
2	doctor_user	int	10	0	Y	N	0	医生用户
3	doctors_name	varchar	64	0	Y	N		医生姓名
4	doctors_gender	varchar	64	0	Y	N		医生性别
5	doctor_title	varchar	64	0	Y	N		医生职称
6	doctors_phone_number	varchar	64	0	Y	N		医生电话
7	department_name	varchar	64	0	Y	N		科室名称
8	outpatient_period	varchar	64	0	Y	N		门诊时段
9	doctor_image	varchar	255	0	Y	N		医生图片
10	doctor_introduction	text	65535	0	Y	N		医生介绍
11	hits	int	10	0	N	N	0	点击数
12	praise_len	int	10	0	N	N	0	点赞数
13	recommend	int	10	0	N	N	0	智能推荐
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 系统实现
   1. 登录模块的实现

用户登录的验证将不再局限于登录信息和权限的匹配验证，而是另外增加了一个验证码，只有界面上所有的编辑框数据都准确的情况下才能实现登录成功。管理员的登录和前台用户登录是一样的过程，其主要就是利用权限字段来完成对用户或管理员的角色识别。

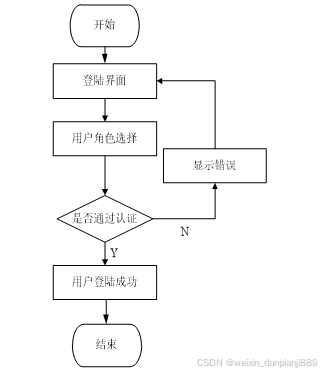

用户登录流程图如下所示。

图5-1 用户登录流程图

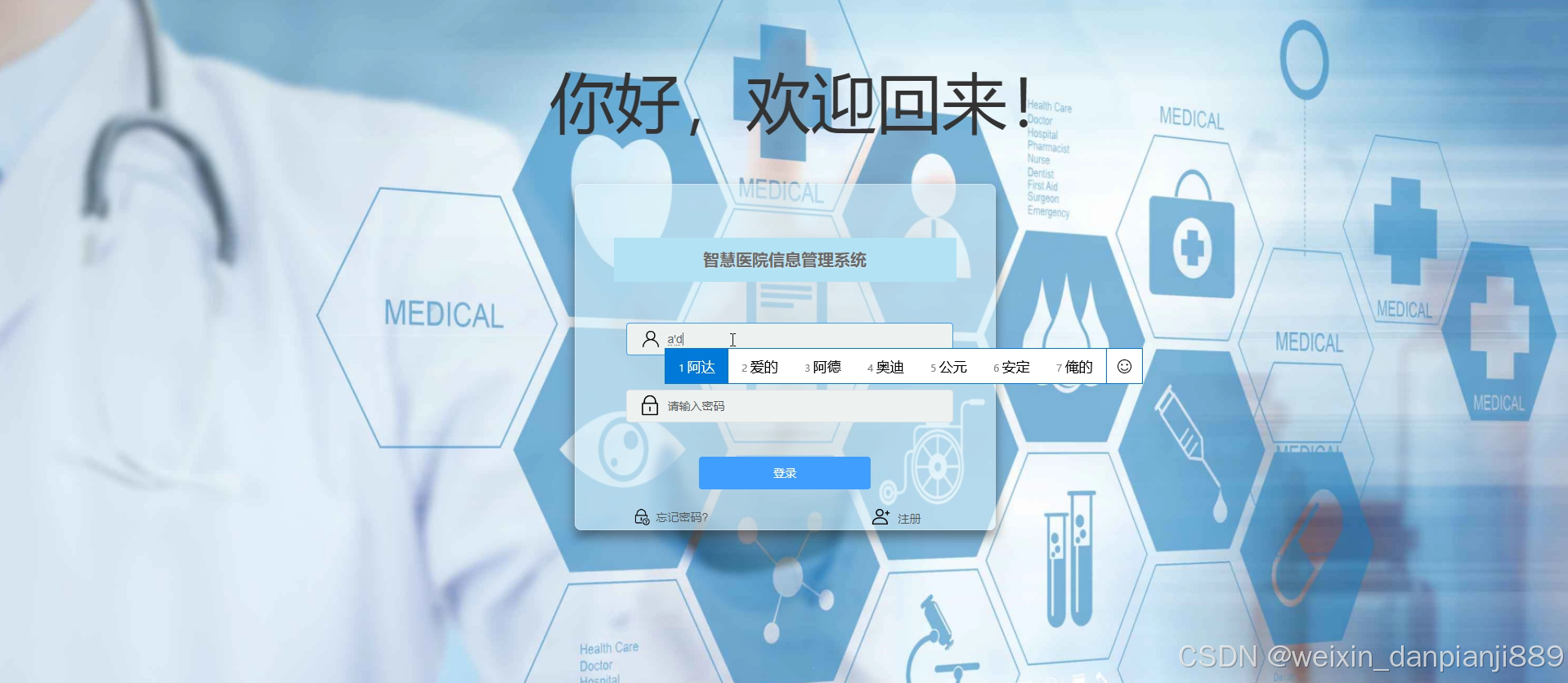

登录界面如下图所示。

图5-1 登录界面

1. 1. 用户模块的实现
      1. 注册模块的实现

系统的用户通过自行注册生成，在系统首页点击用户注册菜单，系统跳转到对应的注册页面。点击重置按钮，清空所填数据，点击注册按钮完成注册。

用户注册流程图如下所示。

图5-1 用户注册流程图

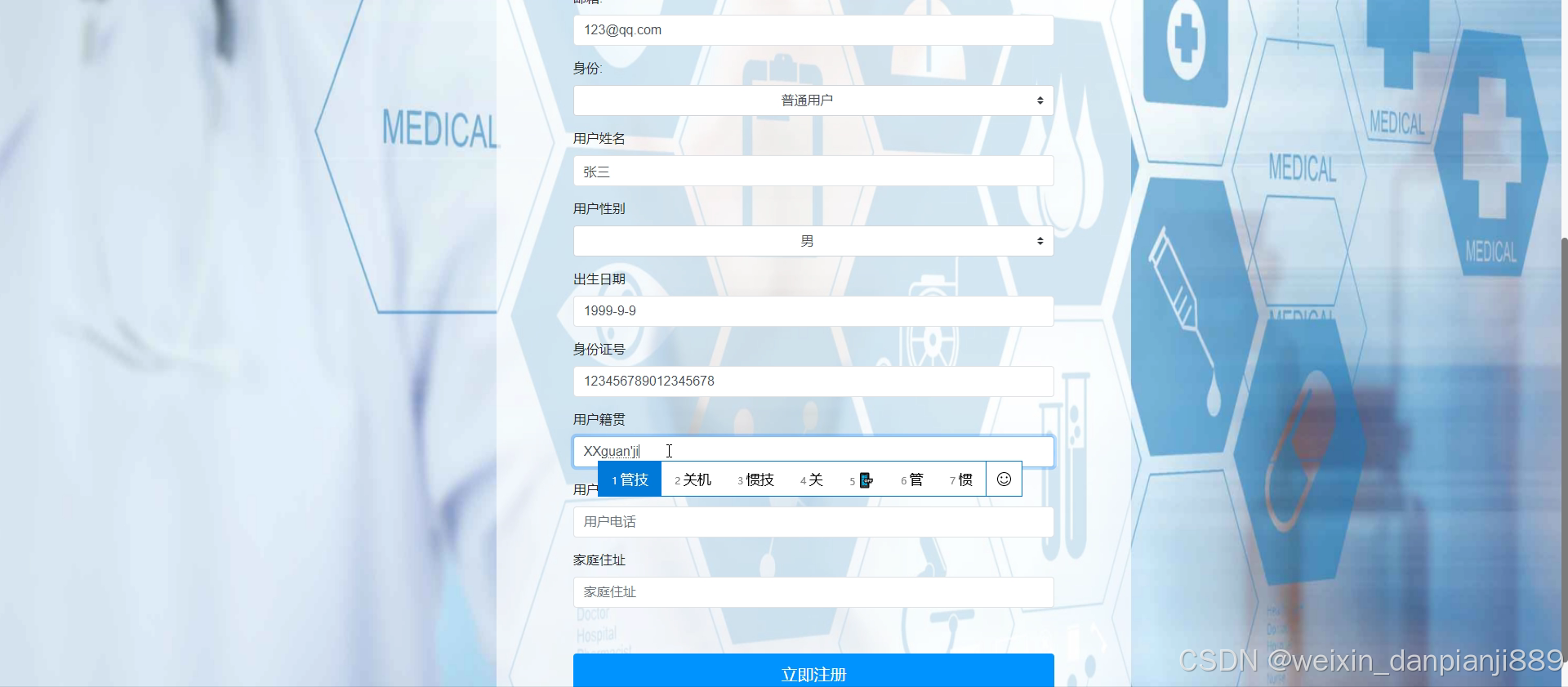

用户注册界面如下图所示。

图5-1 用户注册界面

1. 1. 1. 咨询留言模块的实现

用户可以在主界面中可以选择咨询留言功能，管理者可以进行用户的留言查看，可以进行填写留言回复，也可以对留言进行删除。通过这种方式，管理者可以和用户进行密切的交流。

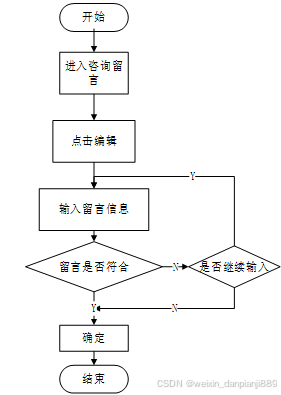

发表留言流程图如下所示。

图5-1 发表留言流程图

发表留言界面如图所示。

图5-1 发表留言界面

1. 1. 1. 评论模块的实现

用户点击某个门诊信息详细页，点击评论按钮进入评论页，提交评论信息，成功发布评论，管理员管理用户的评论信息。

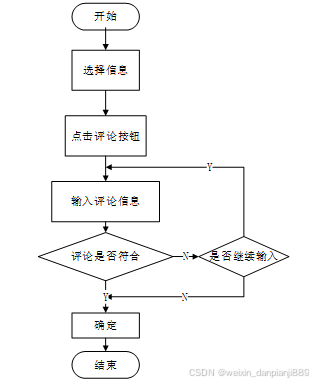

发布评论流程图如下所示。

图5-1 发布评论流程图

发布评论界面如图所示。

图5-1 发布评论界面

1. 1. 1. 门诊中心模块的实现

用户点击门诊中心，查看到医生详情、科室信息、门诊时间段等。

门诊中心界面如下图所示。

图5-1 门诊中心界面

1. 1. 1. 门诊预约模块的实现

用户进行门诊预约，并可以操作编辑预约内容。门诊预约的添加操作是建立在门诊中心信息的列表基础上，单击门诊信息下的预约链接；然后单击“门诊预约”进行添加，添加成功后的信息会载入到门诊预约列表中。

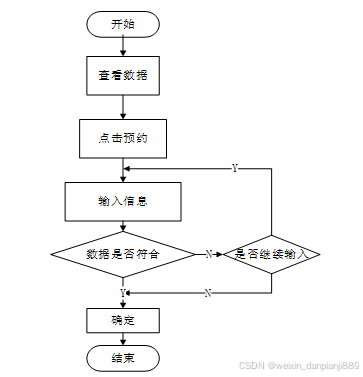

门诊预约流程图如下所示。

图5-1 门诊预约流程图

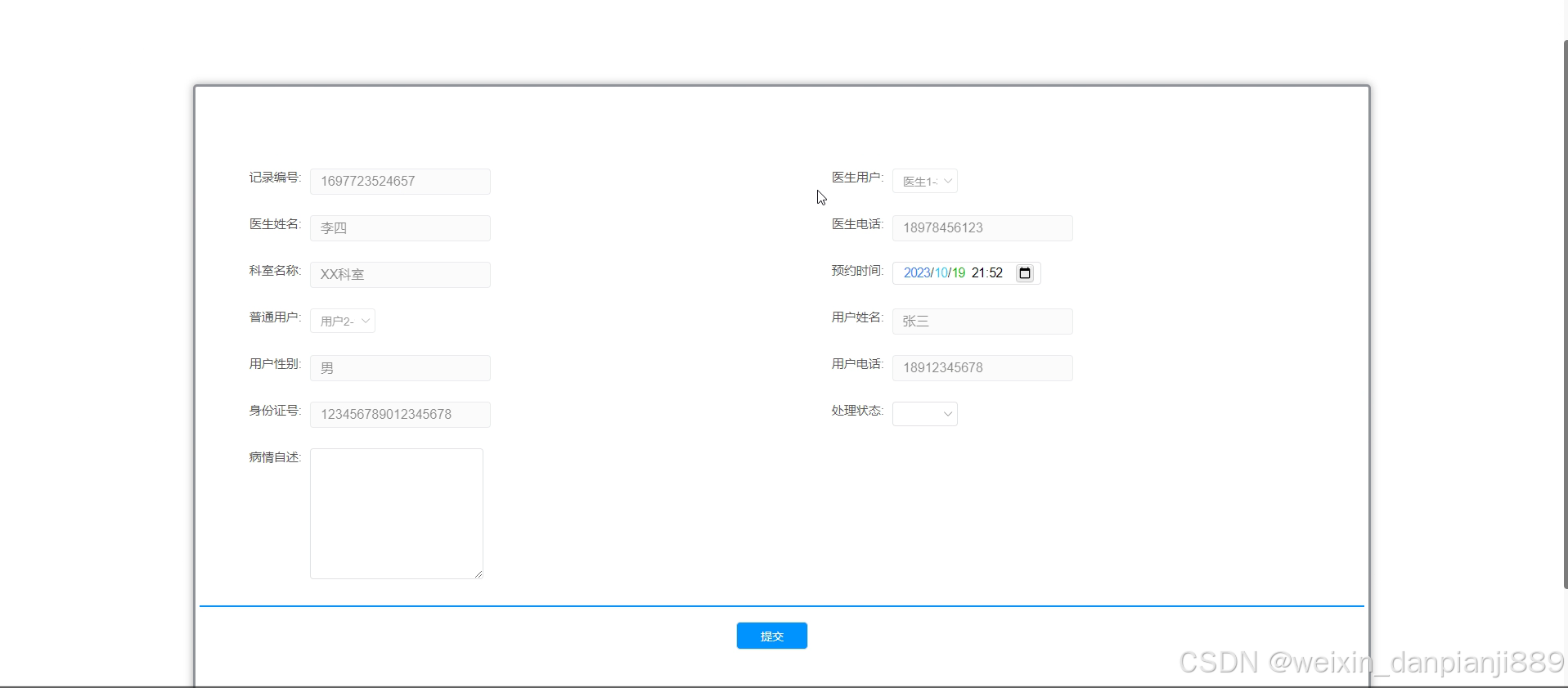

门诊预约界面如图所示。

图5-1 门诊预约界面

1. 1. 后台模块的实现
      1. 用户管理模块的实现

用户通过注册了方可获得登录使用权限，此时选择注册用户选项，系统就会自动转到用户注册工作面，在注册该部分信息时系统会自动调用add函数，然后在给定的文本框中填写有关该用户的基础信息后选择确认即可完成注册。检索用户信息，在新增用户信息以后，在检索工具栏中填写对应的用户信息，系统就会将该用户有关的所有信息展示出来。

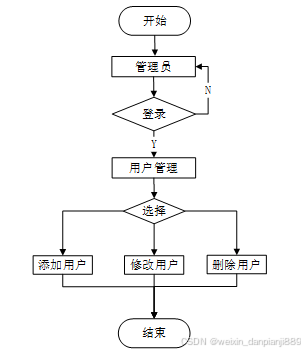

用户管理流程图如下所示。

图5-1 用户管理流程图

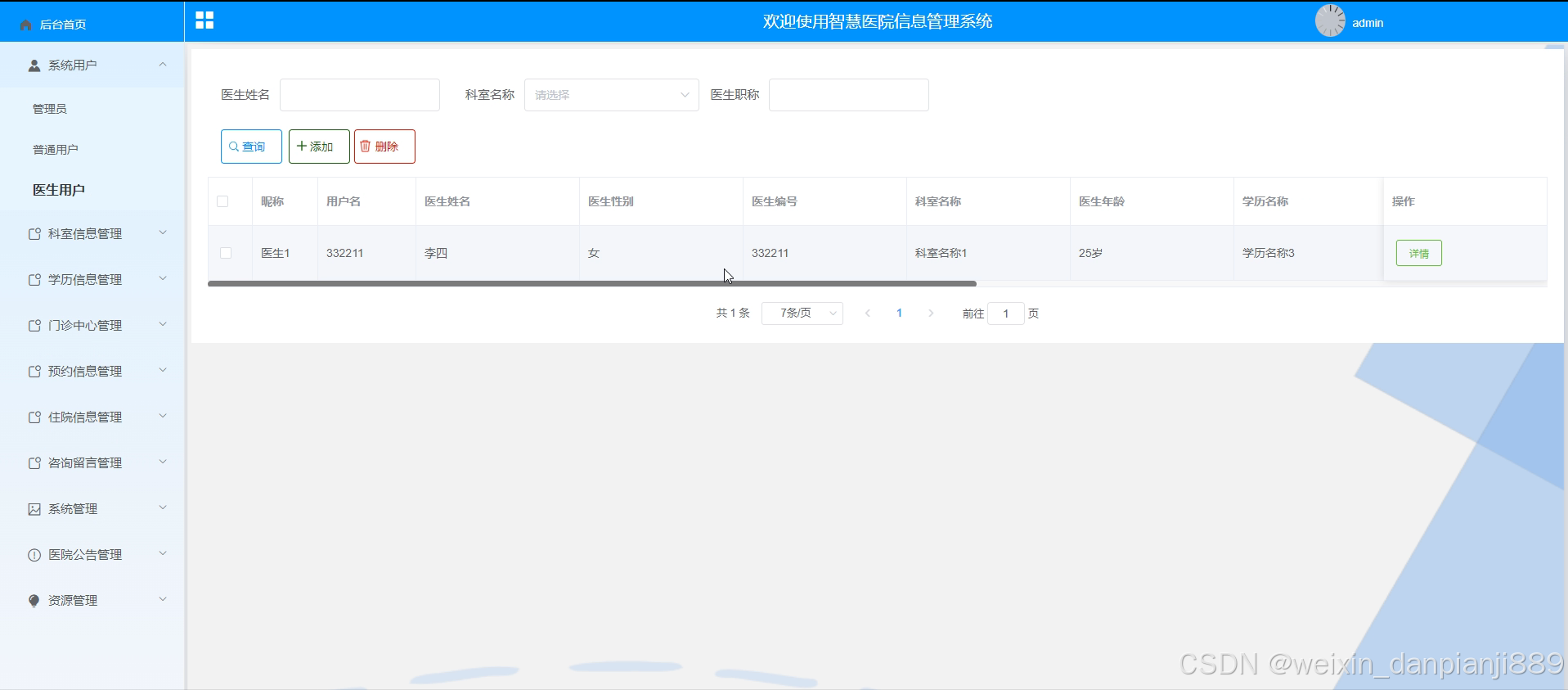

用户管理界面如下图所示。

图5-1 用户管理界面

1. 1. 1. 密码修改模块的实现

用户使用该智慧医院信息管理系统注册完成后，用户对登录密码有修改需求时，系统也可以提供用户修改密码权限。系统中所有的操作者能够变更自己的密码信息，执行该功能首先必须要登入系统，然后选择密码变更选项以后在给定的文本框中填写初始密码和新密码来完成修改密码的操作。在填写的时候，假如两次密码填写存在差异，那么此次密码变更操作失败，下面的图片展示的就是该板块对应的工作面。

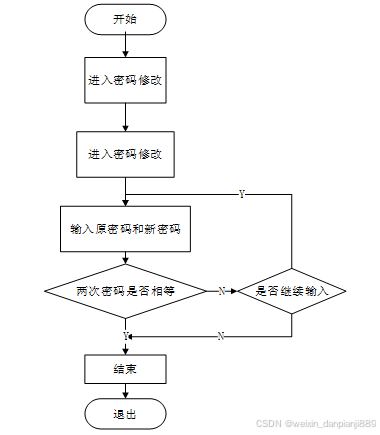

密码修改流程图如下所示。

图5-1 密码修改流程图

密码修改界面如图所示。

图5-1 修改密码界面

1. 1. 1. 公告管理模块的实现

在主页左侧菜单栏中点击“公告管理”按钮，再从二级目录中点击“新增公告”按钮，进入到新增公告界面。在此处公告可以添加公告的名称、内容。

在主页左侧菜单栏中点击“公告管理”按钮，再从二级目录中点击“查询公告”按钮，进入到查询公告界面。在此处公告可以查询当前所有公告记录。

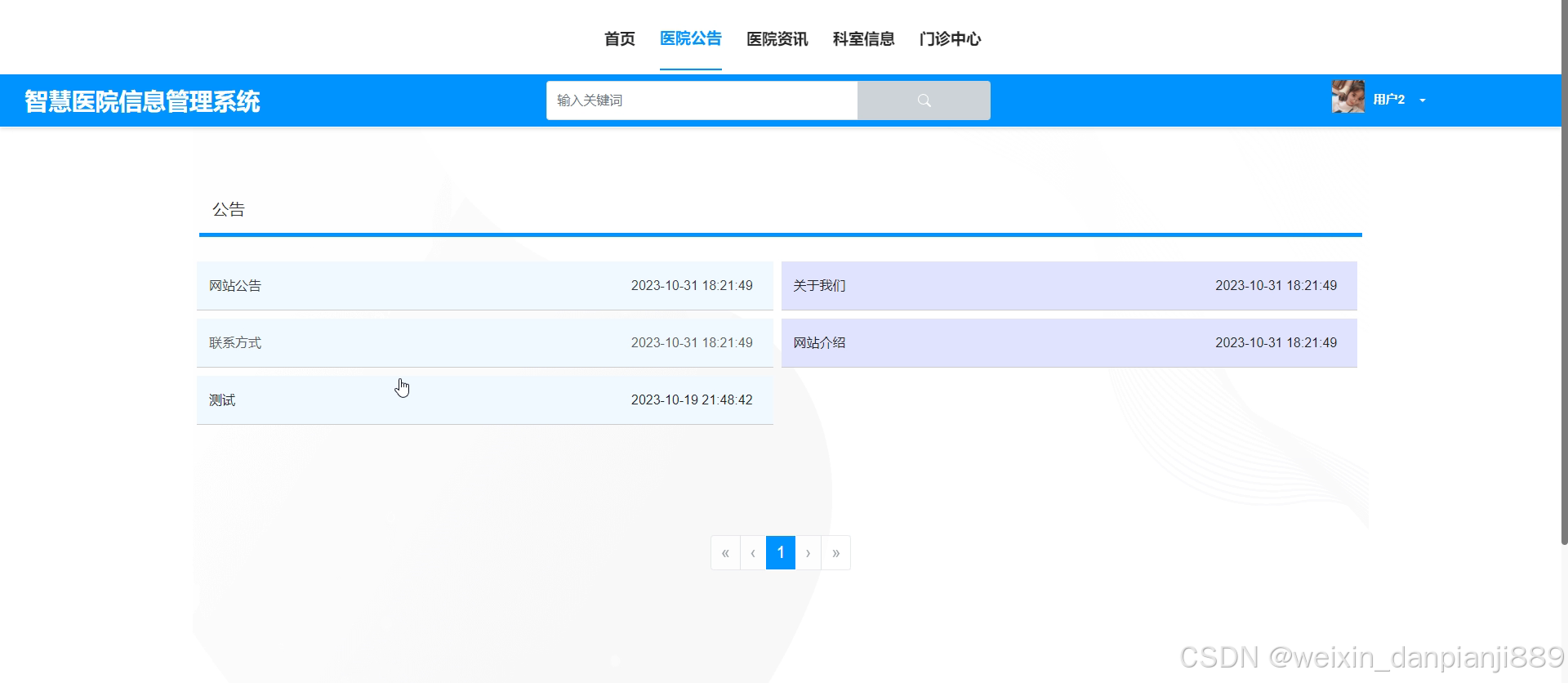

公告展示界面如下图所示。

图5-1 公告展示界面

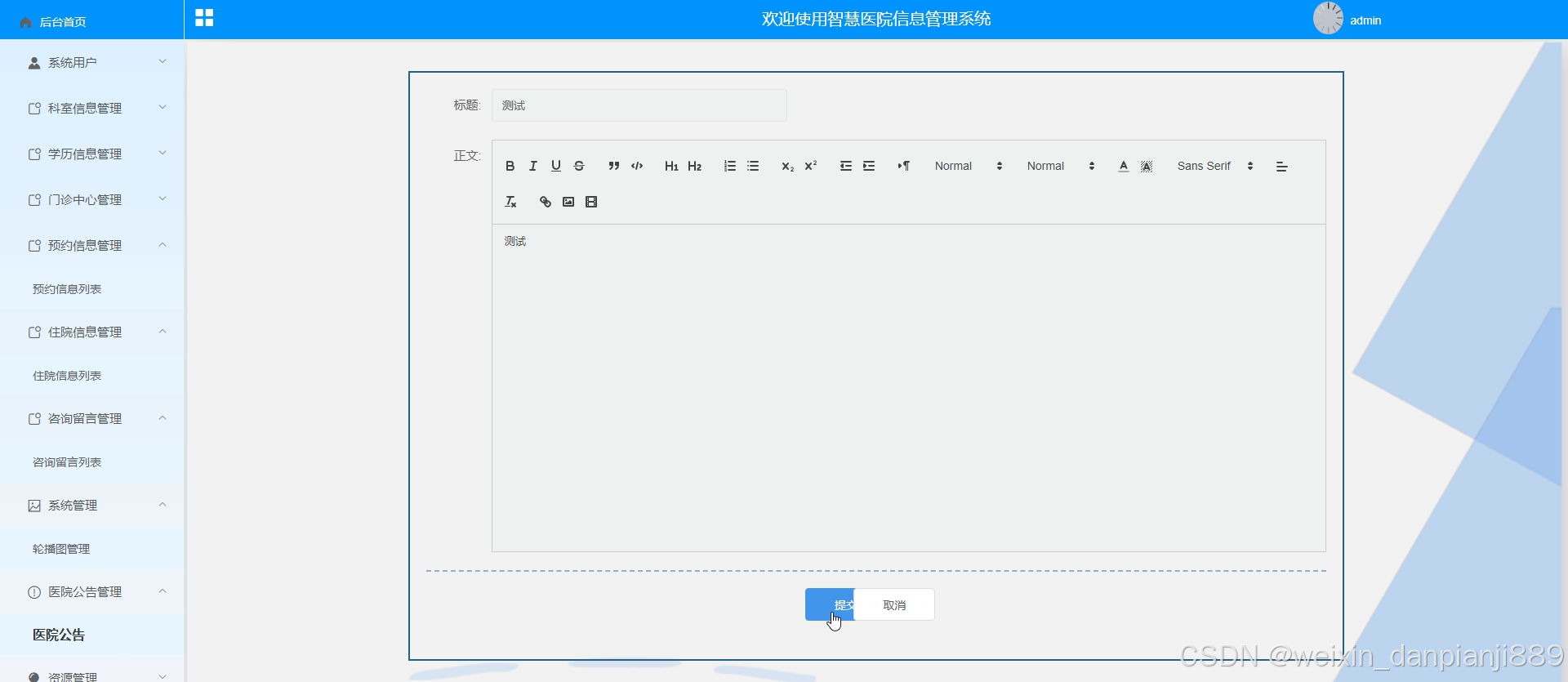

公告添加界面如下图所示。

图5-1 公告添加界面

1. 1. 1. 科室信息管理模块的实现

管理员执行科室信息管理，并可以操作相关内容，例如添加，查看，编辑和删除。通过单击“添加科室信息”，可以通过科室信息添加界面添加详细信息。单击查看字段级别链接以查看有关所选字段级别的信息。然后单击“提交”跳转重返到添加页面。添加成功后的信息会载入到科室信息查询列表中，管理员可进行编辑以及修改。

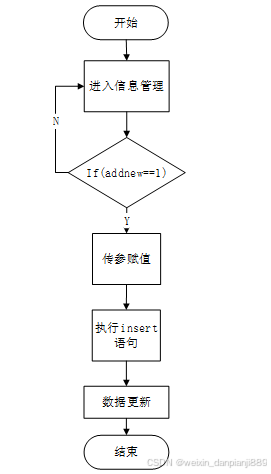

科室信息添加流程图如下所示。

图5-1 科室信息添加流程图

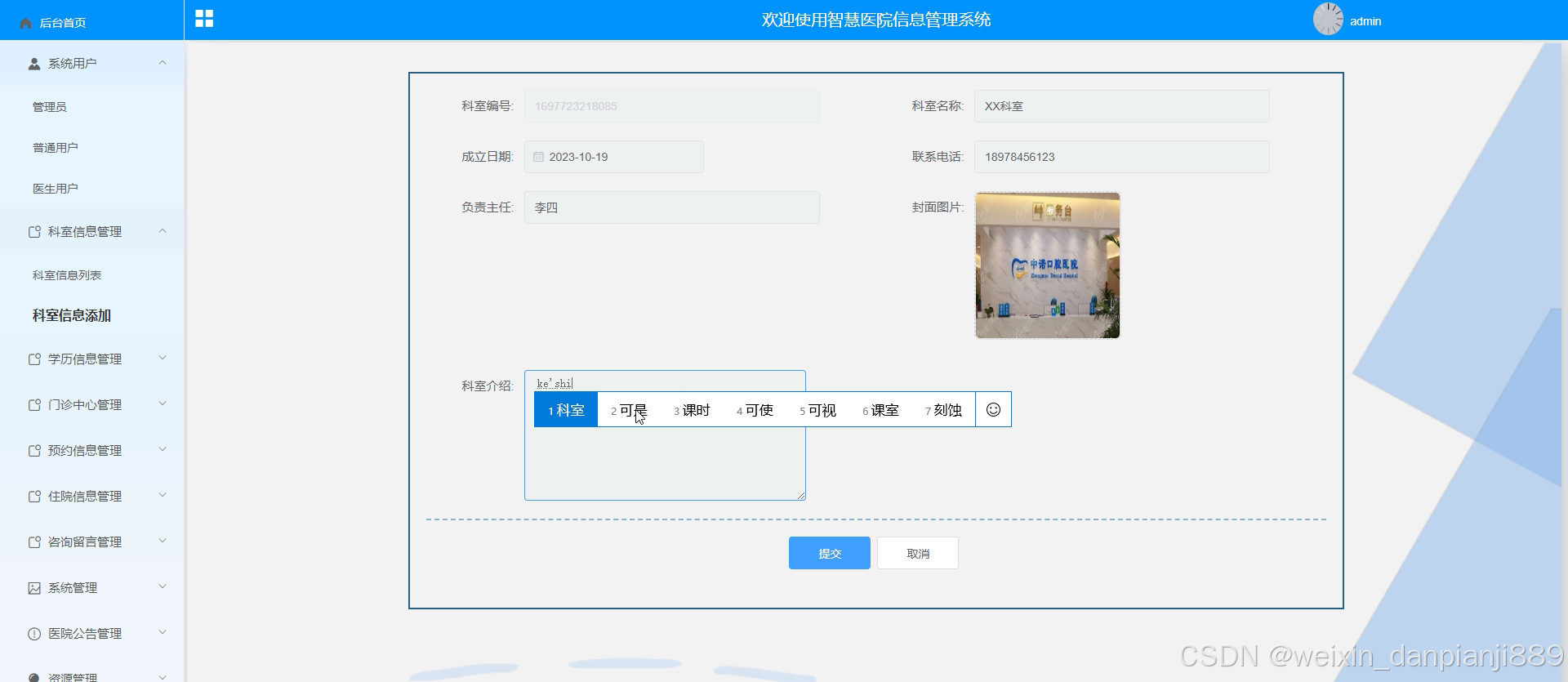

科室信息添加如下图所示。

图5-1 科室信息添加界面

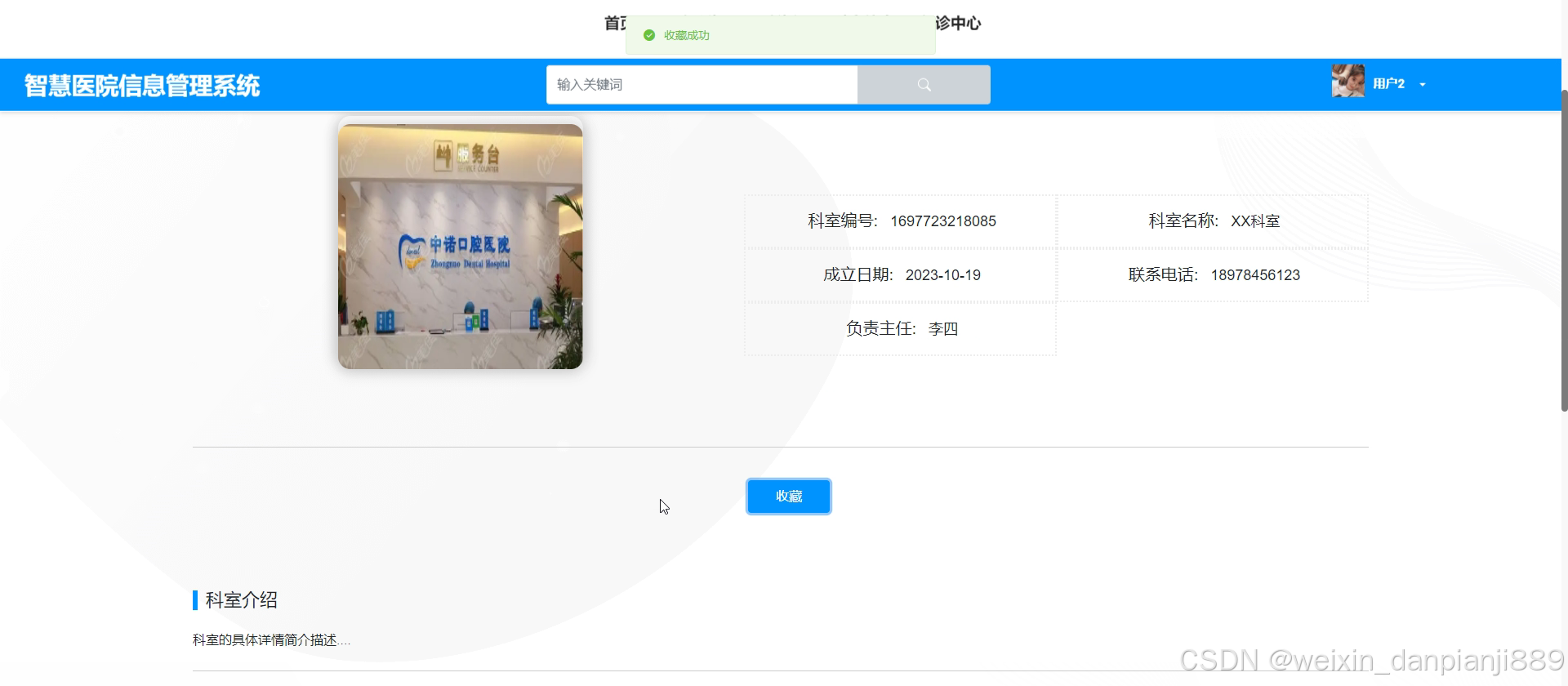

科室信息展示界面如下所示。

图5-1 科室信息展示界面

1. 1. 1. 预约信息管理模块的实现

用户提交门诊预约信息，医生查看门诊预约后可以进行处理，管理员可以对所有的预约进行维护管理。

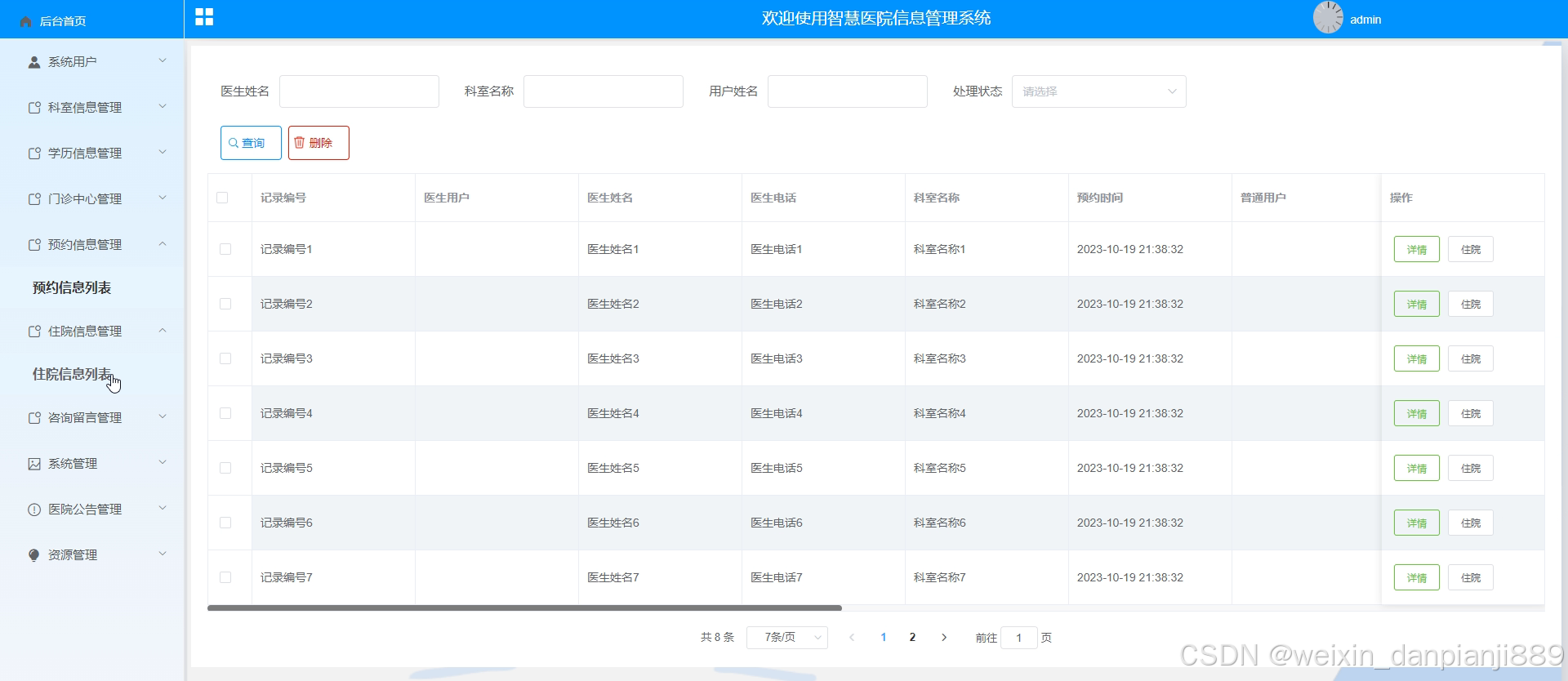

预约信息管理界面如下所示。

图5-1 预约信息管理界面

1. 系统测试
   1. 测试目的

在这个产品被投入使用前，首先需要进行试用，这是重要的环节。考虑到某个部分的开发没有缺陷情况下，把各种模块拼接，也有一定概率就存在矛盾。这就好比每个人都很独特，但聚在一起就显得杂乱无章，需要保证有默契的配合。对于测试，要看它的各项内容是否契合的原则。若与最初定下的标准有一定程度上的出入，那么就需要做出一些调整，让最终的大方向朝着目标前进。

测试是为了发现在开发的程序中所存在的问题，测试这一工作是非常艰巨的，而又是非常困难的，这一部分在程序的设计中占有很大比例，可以说一个程序的开发工作量要是占据了百分至六十，那么剩下的百分之四十必然是测试这一部分，甚至更高。

1. 1. 测试用例
      1. 创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如下表所示。

表5-1 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

1. 1. 1. 修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如下表所示。

表5-2 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

1. 1. 1. 查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如下表所示。

表5-3 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

1. 1. 测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都是能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

结  论

本次智慧医院信息管理系统利用了Web应用同现实医院信息管理工作进行相结合，在系统功能开始编码之前，作者花费了大量时间在图书馆内进行资料文献的收集和总结，通过大量文献的分析，能够发现，医院信息管理的方式在医院中扮演的位置是越来越重要，而使用的方式也是越来越多元化，也正是因为这个原因，作者深深的希望能够开发出一种专门针对医院的智慧医院信息管理系统，以满足用户的需求。

在本次智慧医院信息管理系统中，利用了目前市场上普遍使用的Python技术，以及数据库管理功能MySQL，和目前比较流行的Django框架，最后配合使用到了VUE页面布局技术进行系统界面的布置，设计实现了公告信息、门诊中心、门诊预约、住院信息、科室管理等功能，并维护好后台的信息和整体系统的稳定性。

但是由于作者受到了技术水平的限制，在有限的时间，只能够将系统功能模拟时的功能实现，在许多功能方面仍然存在很大的弊端，而这些弊端需要不断的测试，不断的总结，不断的改进。例如本次系统设计中，在数据储存的方面并不够全面，很容易出现信息泄露的风险；例如针对用户权限的设置同样不够全面完整，没有考虑权限在实际情况的运用是否能够完美执行。而在这之后的日子里，作者将会继续学习Python技术和相关的信息技术，对系统功能进行更加完整的，详细的分析，将系统功能一一进行完善，帮助使用者完成相应的操作。

参考文献

[1]苏炜.医院信息化管理系统中的安全审计与监控技术研究[J].网络安全和信息化,2023(10):45-47.

[2]马鑫越.移动网络技术用于医院后勤信息管理系统的研究分析[J].科技资讯,2023,21(18):219-222.

[3]程川,周彬,张江江.医院信息管理现状与问题对策研究[J].中国数字医学,2023,18(09):49-53.

[4]宋胜女.Python程序设计课程的教学实践[J].集成电路应用,2023,40(09):150-151.

[5]游颖,程俊.基于Python语言的教学数据处理平台设计[J].中国新技术新产品,2023(17):26-29.

[6]白艳文.医院信息管理系统的数据安全管理分析[J].电子技术,2023,52(08):331-333.

[7]杨雷.计算机技术在医院档案管理中的应用[J].电子技术,2023,52(08):411-413.

[8]曹雪朋.基于Django的数据分析系统设计与实现[J].信息与电脑(理论版),2023,35(15):141-143.

[9]郭鹤楠.基于Django和Python技术的网站设计与实现[J].数字通信世界,2023(06):60-62.

[10]马春花.大数据技术在医院电子病历信息管理系统中的应用探析[J].数字通信世界,2023(05):110-112.

[11]卓琳,王伟楠,徐波雷等.轻量级医院智慧运营管理系统的设计与应用[J].医院管理论坛,2023,40(04):90-93.

[12]薛彦斌.智慧医院背景下的医院采购管理系统建设[J].现代医院管理,2023,21(02):84-87.
