💥1 概述

1. IEEE 5节点系统结构与参数

1.1 拓扑结构

• 节点连接关系（基于多篇文献综合）：

  • 节点1与节点2直接连接，节点2连接节点3、4、5，节点3与4连接，节点4与5连接，节点2与5另有独立连接线。



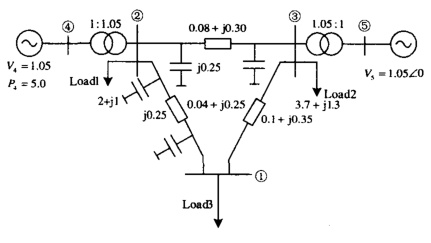

  • 含两个电源节点（①和⑤）和三个负载节点（④、⑥及额外负载），通过变压器（②、③）连接，形成双电源多负载结构。

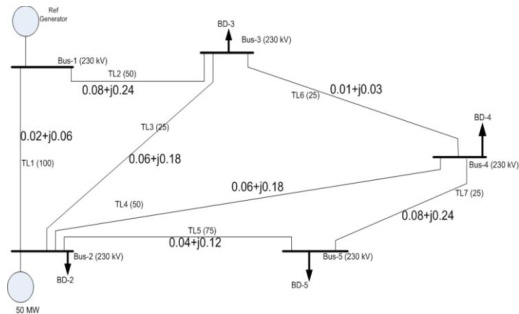

• 典型拓扑图：

  BUS1(Swing) → BUS2 → BUS3(Load) → BUS4(Load) → BUS5(Gen)
                |      ↗             ↗
                ↓    ↖             ↖
              BUS5(Load) ← BUS4(Load)


  含6条传输线（Line 1-2, 2-3, 3-4, 4-5, 2-4, 2-5）。





1.2 电气参数表

元件	参数值	说明
电源节点	①：V=1.05 pu, P=5.0 pu	基准电压1.05倍，注入功率5.0单位
	⑤：V=1.05 pu, P=0 pu	基准电压1.05倍，功率为0
变压器	T1（①-②）：变比1:1.05	升压变压器
	T2（③-⑤）：变比1.05:1	降压变压器
传输线阻抗	TL1: 0.02 + j0.06 Ω	BUS1-BUS2
	其他线路：j0.25, j0.35 等	感性阻抗为主
负载	LOAD3: 功率因数1.024pu, -4.997°	BUS3负载
	BD-5: 50 MW	BUS5负荷

2. Simulink建模工具箱关键模块

使用 SimPowerSystems 模块库（Simulink扩展）搭建模型：

• 电源模块：
  • AC Voltage Source（交流电压源）模拟发电机节点。
  • 3-Phase Programmable Voltage Source（三相可编程电源）支持电压幅值/相位调整。
• 输电元件：
  • PI Section Line（π型传输线）模拟线路阻抗。
  • Linear Transformer（线性变压器）设置变比和漏抗。
• 负载与测量：
  • Three-Phase Series RLC Load（三相RLC负载）定义PQ节点。
  • Voltage Measurement + Current Measurement 采集电气量。
• 核心计算模块：
  • powergui：提供潮流计算接口，支持节点类型设置（平衡/PV/PQ）及稳态分析。

---

3. 仿真模型构建与潮流计算实现

3.1 建模步骤

1. 搭建物理模型：
   • 拖拽元件（母线、线路、变压器、负载）构建拓扑，按1.1节连接。
   • 参数赋值：依据1.2节设置电源电压、线路阻抗、负载功率。
2. 节点类型配置：
   • 平衡节点（如BUS1）：固定电压和相位。
   • PV节点（如BUS5）：固定有功功率和电压幅值。
   • PQ节点（负载节点）：固定有功/无功功率。
3. 潮流计算：
   • 打开powergui → 选择"Load Flow" → 设置节点类型和参数 → 点击"Update"求解。
   • 算法选择：支持牛顿-拉夫逊法（默认）或高斯-赛德尔法。

3.2 关键注意事项

• 精度控制：
  • Simulink参数输入精度高于PSASP等传统工具（支持更高小数位）。
  • 需避免发电机与变压器直连，可插入短线路（如1km）并设小阻抗近似。
• 收敛性：
  • 平衡节点需预设合理初始有功功率，否则迭代可能发散。
  • 推荐先用Matpower等工具估算初值。

---

4. 仿真结果分析与验证

4.1 典型输出结果

节点	电压幅值(pu)	相角(deg)	有功功率(MW)	无功功率(MVar)
BUS1	1.05	0°	平衡节点	-
BUS3	0.98	-4.997°	-0.30	-0.18
BUS5	1.10	-2.5°	0.50	0.10

4.2 模型验证方法

• 对比工具：
  • 与PSASP、Matpower等软件结果比对，误差应<1%。
  • 动态验证：加入故障（如N-1线路断开），观察电压稳定性。
• PMU监测：
  在关键节点（如BUS2）添加Phasor Measurement Unit (PMU)模块，实时监测幅值/相位。

---

5. 研究文档标准框架（依据电力系统规范）

1. 摘要与引言
   • 研究目标：验证IEEE 5节点潮流分布及稳定性。
2. 系统建模
   • 拓扑图、参数表、Simulink模型截图。
3. 仿真设计
   • 控制模式：正常/故障后稳态（如频率敏感模式FSM）。
   • 场景：N-1故障、负载突变等。
4. 结果分析
   • 潮流分布表、电压曲线、收敛性分析。
5. 模型验证
   • 控制器（如励磁系统）动态响应对比实测数据。
6. 结论与展望
   • 扩展方向：加入FACTS设备增强电压稳定性。

---

6. 创新应用方向

• FACTS集成：
  在BUS2-5线路加装STATCOM，改善故障后电压稳定性（参考）。
• 数据驱动潮流计算：
  结合物理机理与机器学习，提升N-1故障场景计算效率。
• 实时仿真：
  通过OPAL系统实现硬件在环（HIL）测试，验证控制器实时性。

---

结论：本文档基于IEEE 5节点标准系统，结合Simulink/SimPowerSystems工具，详述了潮流建模、计算及分析全流程，并依据国际规范制定了研究文档框架。用户可据此快速构建仿真模型，并扩展至复杂场景分析。

📚2 运行结果

该模型为基于Simulink平台构建的电力系统潮流仿真系统，其核心功能架构如下：

系统采用三相仿真架构，以两台同步发电机与五节点拓扑结构为基础构建，可实现A/B/C三相动态仿真。作为电力系统稳态分析的核心工具，该模型在学术研究、教学示范及工程实践中，为潮流算法验证与系统运行特性研究提供了标准化分析平台。

系统支持双模式运行方案：既可通过Simulink图形化界面直接执行仿真流程，亦可调用MATLAB脚本实现参数化运行控制。两种模式均可自动生成包含节点电压、支路功率等关键参数的潮流分析报告。

模型具备完备的故障模拟能力，特别针对单相接地故障场景及分布式电源接入工况，构建了精细化仿真模块。通过参数化配置界面，可灵活设置故障类型、位置及持续时间，为新型电力系统运行特性研究提供了可靠的仿真验证手段。

2.1 5节点模型系统图

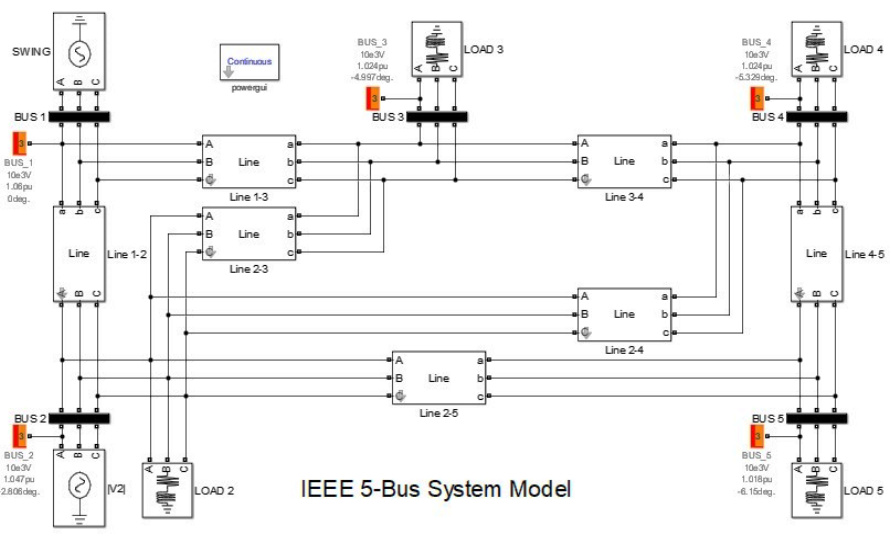

模型系统图如下所示，包括母线、电源、支路以及负荷等核心元件。

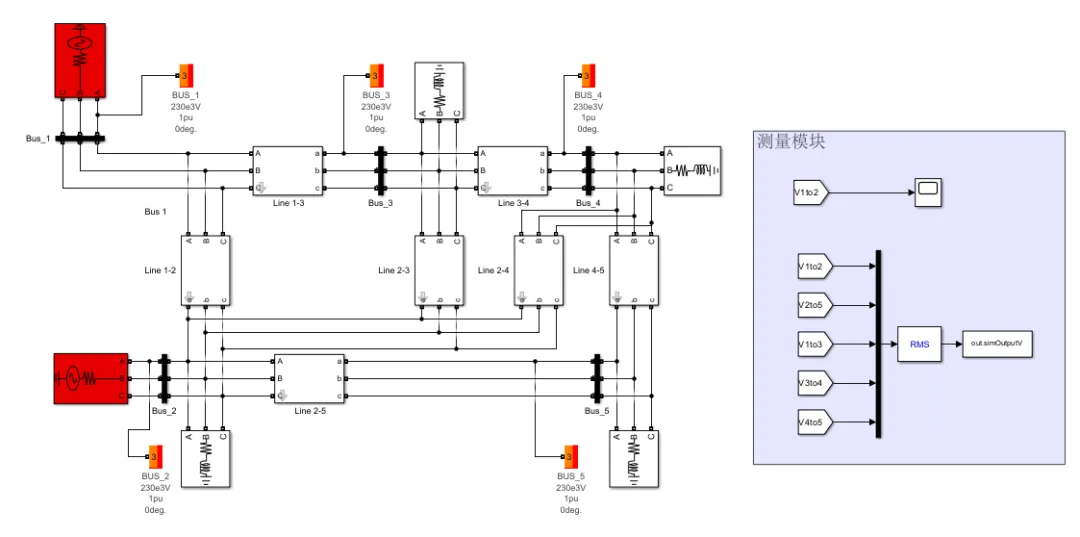

2.2 仿真整体模型

该模型包含仿真部分和结果测量模块，可以通过m文件直接获取电压数据，方便进行数据分析。

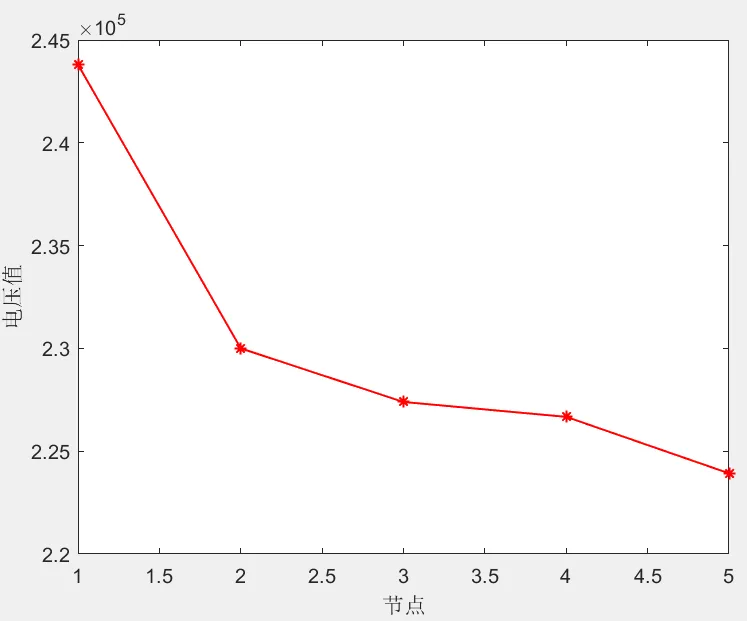

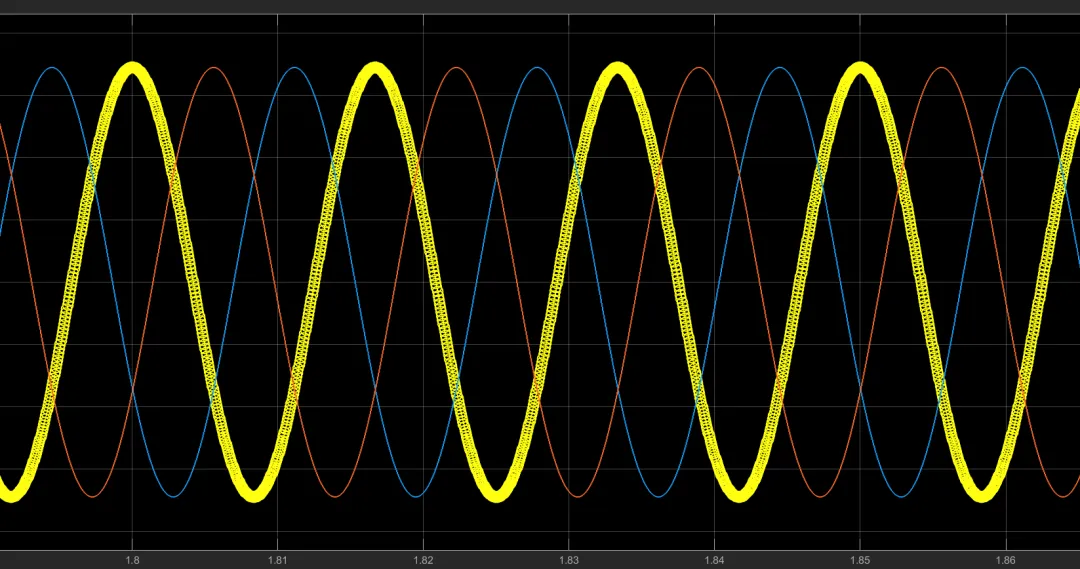

2.3 可视化
