电路建模的要点

1.激励：电源或信号源的电压或电流，也称为输入
2.响应：由激励在电路各部分产生的电压和电流，也称为输出
3.电路分析：在已知电路结构和元件参数的条件下，讨论电路的激励和响应间的关系
4.电路建模时应注意的几个问题：
（1）必须考虑工作条件，并按不同的精度要求把给定工作情况下的主要物理功能反应出来
（2）不同的实际电路部件，只要具有相同的主要电磁性能，在一定条件下可用同一个模型表示
（3）同一个实际电路部件在不同的应用条件下，它的模型也可以有不同的形式。

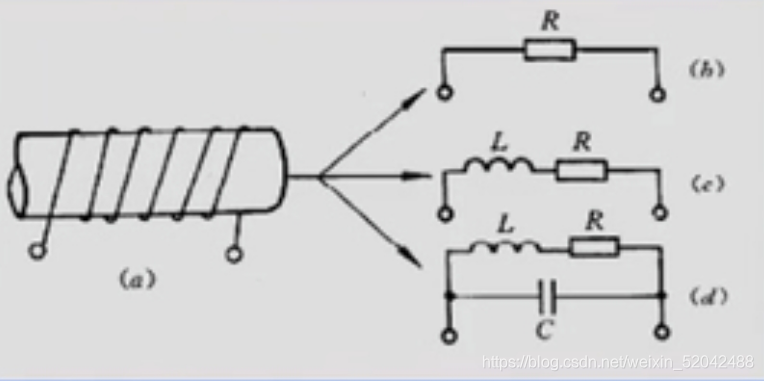

：实际电感在不同应用条件下的模型：
