随着系统工程领域的不断发展，SysML（System Modeling Language）作为一种视觉建模语言，为复杂系统的描述、分析和设计提供了强大的工具。SysML中的包图（Package Diagram）是描述系统结构和组织模型元素的重要方式，它有助于管理和组织大型系统中的各种元素，如子系统、组件、接口等。

1. SysML简介


SysML是OMG（Object Management Group）标准组织制定的一种用于描述复杂系统的视觉建模语言。它基于UML（Unified Modeling Language）进行扩展，加入了专门用于系统工程的构造和符号。SysML旨在提供一个统一的建模语言，帮助工程师更好地理解和设计复杂系统。

2. 包图定义

在SysML中，包图是一种用于描述模型中元素组织结构的图形化表示方法。包（Package）是包图中的基本元素，它用于将模型中的元素进行分组和封装，形成一个逻辑上的容器。包可以包含子系统、组件、接口、活动等其他类型的元素，从而形成系统的层次结构。

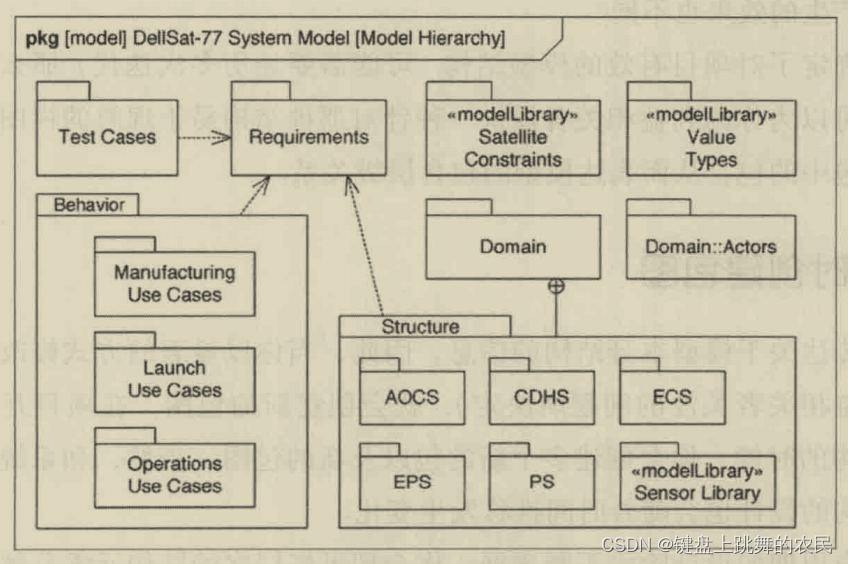

包图是显示系统模型的组织方式时所创建的图。系统模型的组织方式由包的层级关系决定，而包的层级关系则将模型中的元素分配到逻辑上紧密相关的组中。系统模型并没有唯一正确的结构。不同的方法会建议不同的模型结构，项目的目标不同，同一模型结构产生的效果也不同。

3. 包图组成

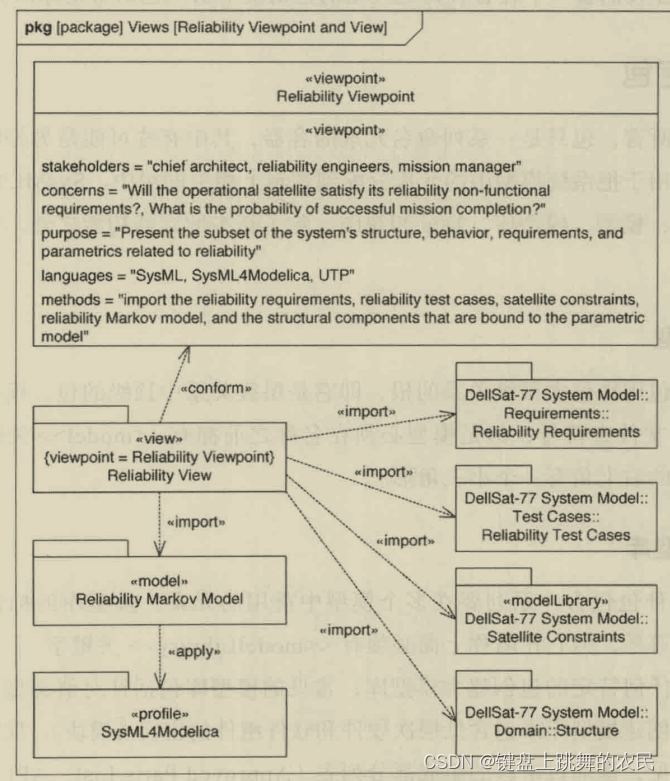

包图主要由包和包之间的关系组成。包是包含其他模型元素的容器，而包之间的关系则描述了不同包之间的依赖、聚合等联系。常见的包图关系包括：

* 依赖（Dependency）：一个包依赖于另一个包中的元素。
* 聚合（Aggregation）：一个包包含另一个包，形成逻辑上的组合。
* 泛化（Generalization）：一个包继承另一个包中的元素，形成继承关系。

4. 作用与意义

包图在SysML建模中具有重要作用。它有助于：

* 组织管理：通过包图，可以将复杂的系统分解为多个逻辑上独立的子系统或组件，便于管理和维护。
* 降低复杂性：通过分层的方式展示系统结构，使得复杂的系统变得易于理解和分析。
* 促进沟通：包图为团队成员提供了一个共同的语言和视觉表示，有助于提升沟通和协作效率。

5. 应用场景

包图适用于各种需要描述系统层次结构和元素组织关系的场景，如：

* 硬件和软件系统集成：在复杂的硬件和软件系统中，包图有助于描述各个子系统的结构和依赖关系。
* 业务流程管理：在业务流程管理中，包图可以用于描述不同部门或岗位之间的职责划分和协作关系。
* 系统设计：在系统设计的初期阶段，包图有助于规划系统的整体结构和功能模块。

6. 建模步骤

构建SysML包图的步骤通常包括：

1. **确定系统范围**：明确要建模的系统的边界和范围。
2. **识别包和元素**：分析系统结构，确定需要创建的包和包中的元素。
3. **建立包关系**：分析包之间的依赖、聚合和泛化关系，建立相应的连接。
4. **验证和完善**：检查包图的完整性和一致性，根据需要进行调整和完善。

7. 最佳实践

在构建SysML包图时，可以遵循以下最佳实践：

* 保持简洁：避免创建过多的包和层次，保持模型的简洁性和可读性。
* 一致性命名：为包和元素使用一致的命名规则，提高模型的可维护性。
* 使用注释：为包和元素添加注释，说明其作用和含义，提高模型的可理解性。

8. 未来发展

随着系统工程领域的不断发展和SysML标准的不断完善，包图在未来将继续发挥重要作用。随着人工智能、物联网等技术的普及，复杂系统的规模和复杂性将不断增加，对SysML包图的需求也将更加迫切。同时，随着新技术和新方法的发展，包图的设计和实现方式也将不断创新和完善。因此，学习和掌握SysML包图的知识和技能对于系统工程领域的专业人士来说具有重要意义。
