1 Method

1.1 总体

• 目标：学习一个模型，能够从源图像 $I_s$ 和驱动图像 $I_d$ 中提取外观和动作信息，合成出具有 $I_s$ 外观和 $I_d$ 动作的3D人头。
• 3D表示：采用基于 Tri-plane 的 NeRF 作为底层的3D表示方式，兼具高保真度和高效率。
• 核心组件：
  • GenHead模型 $G$：用于合成多视角、多 identitiy 、多 motion 的人头图像，提供训练数据。
  • 可动画化的 Tri-plane 重建器 $\Psi$：从单张图像直接重建4D人头NeRF模型。

1.2 GenHead模型

将单目图像数据转换成4D数据，以支持后续的4D NeRF重建的学习。

其实这样在 EG3D 基础上使用 3DMM 的方法生成出来的数据难以表现出像真实图像的一样的细节，导致最后与真实数据相比，用于训练的数据不够生动，这一点会在 Portrait4Dv2 中改善，其舍弃了这个 GenHead 模型

方法：在 EG3D 的基础上增加了一个局部形变场。现有的人头GAN模型无法实现对面部、眼睛、嘴巴和脖子的全面运动控制。

• 提出了一个局部生成模型 GenHead，用于处理复杂的人头动画。模型组成：
  • **局部 Tri-plane 生成器 $G_{\text{ca}}$ **：用于合成规范的人头NeRF。
  • **局部形变场 $D$ **：用于对规范人头进行形变，实现动画效果。

1.2.1 局部 Tri-plane 生成器 $G_{\text{ca}}$

网络架构：使用 StyleGAN2 作为骨干网络。
$$G_{\text{ca}}:(z,\alpha )\to [T_h,T_p]\in {\mathbb{R}}^{256\times 256\times 96\times 2}$$

• 输入：

  • 随机噪声 $z\in {\mathbb{R}}^{512}$
  • FLAME模型的形状编码 $\alpha \in {\mathbb{R}}^{300}$

• 输出：

  • 头部区域的 Tri-plane $T_h$
  • 眼睛和嘴巴区域的 Tri-plane $T_p$

1.2.2 局部形变场 $D$

通过形变将观测空间中的点 $x$ 映射到规范空间，以获取相应特征。
$$D:(x,\alpha ,\beta ,\gamma )\to [\Delta x_h,\Delta x_p]$$

• 输入：
  • 观测空间中的点 $x$
  • 形状编码 $\alpha$
  • FLAME的表情编码 $\beta \in {\mathbb{R}}^{100}$
  • 姿态编码 $\gamma =[{\gamma }_{\text{eye}},{\gamma }_{\text{jaw}},{\gamma }_{\text{neck}}]\in {\mathbb{R}}^9$
• 输出：
  • 局部3D形变 $[\Delta x_h,\Delta x_p]\in {\mathbb{R}}^{3\times 2}$

实现方法：使用FLAME网格 $m(\alpha ,\beta ,\gamma )$ ：

• 计算 $m(\alpha ,\beta ,\gamma )$ 与平均脸网格 $m(0,0,{\gamma }_{\text{ca}})$ 之间的形变，其中 ${\gamma }_{\text{ca}}=[0,{\gamma }_{\text{jaw,ca}},0]$ 表示张开嘴巴的规范姿态。

• 对于自由空间中的点 $x$，根据其最近顶点的形变，使用加权平均方法推导出形变 $\Delta x_h$ 和 $\Delta x_p$。

  • 对于 $\Delta x_h$ （头部形变）：不考虑眼睛注视方向 ${\gamma }_{\text{eye}}$ 。

  • 对于 $\Delta x_p$ （眼睛和嘴巴形变）：

    1. 眼睛区域：使用包含表情编码的形变 $m(\alpha ,\beta ,\gamma )$ 。

    2. 嘴巴区域：使用不包含表情编码的形变 $m(\alpha ,0,\gamma )$ ，以处理表情引起的嘴唇和牙齿的相对运动。

1.2.3 4D数据合成

特征提取与渲染

• 特征提取：从 Tri-plane $T_h$ 和 $T_p$ 获取特征 $f_h$ 和 $f_p$。
• 体渲染：使用体渲染方法分别渲染出两个特征图。
• 融合：使用基于 $m(\alpha ,\beta ,\gamma )$ 的光栅化掩模在视角 $\theta$ 下融合渲染的特征图。

背景生成与最终合成

• 背景生成：使用另一个 StyleGAN2 生成2D背景图像 $I_{\text{bg}}$ 。
• 图像融合：将渲染的前景图像 $I_f$ 与背景 $I_{\text{bg}}$ 融合。
• 超分辨率处理：将融合后的图像输入2D超分辨率模块，生成最终高分辨率图像。

对抗训练：参考EG3D

4D数据合成：

1. 动作和视角参数的提取:

   • 使用现有的 3DMM 重建方法从单目图像和视频中提取 3D 参数，为了提高准确性，进一步利用基于关键点的优化方法对这些参数进行微调。包括：
     • 形状 $\alpha$ 、表情 $\beta$ 、姿态 $\gamma$ 、摄像机视角 $\theta$

2. 动态数据的构造（不同视角的动态头像）：用于学习头部动作 reenactment，动作和视角的多样性帮助模型学习复杂场景中的头部动画。

   • 随机组合生成 identitiy $(z,\alpha )$
   • 为每个 identitiy 分配从同一视频片段中提取的表情 $\beta$
   • 为每个动作分配随机的摄像机视角 $\theta$

3. 静态数据的构造（不同视角的静止头像）：用于提升 3D 重建的泛化能力。更专注于头部静态几何形状的重建，去除动态因素的干扰。

   • 类似地生成随机 identitiy ，但每个 identitiy 仅对应一个随机动作 $(\beta ,\gamma )$ ，并分配多个视角 $\theta$ 。

在生成 4D 数据时，GenHead 提供了中间结果作为额外的监督信号，包括：

• 三平面特征 $\bar{T}(x)$ ：表示 3D 点在三平面上的投影特征。
• 低分辨率渲染图 $\bar{I}_f $ 和 ${\bar{I}}_{bg}$ ：包括前景特征图和背景图。
• 深度图 ${\bar{I}}_{\text{depth}}$ ：提供几何深度信息。
• 不透明度图 ${\bar{I}}_{\text{opa}}$ ：用于分离前景和背景。

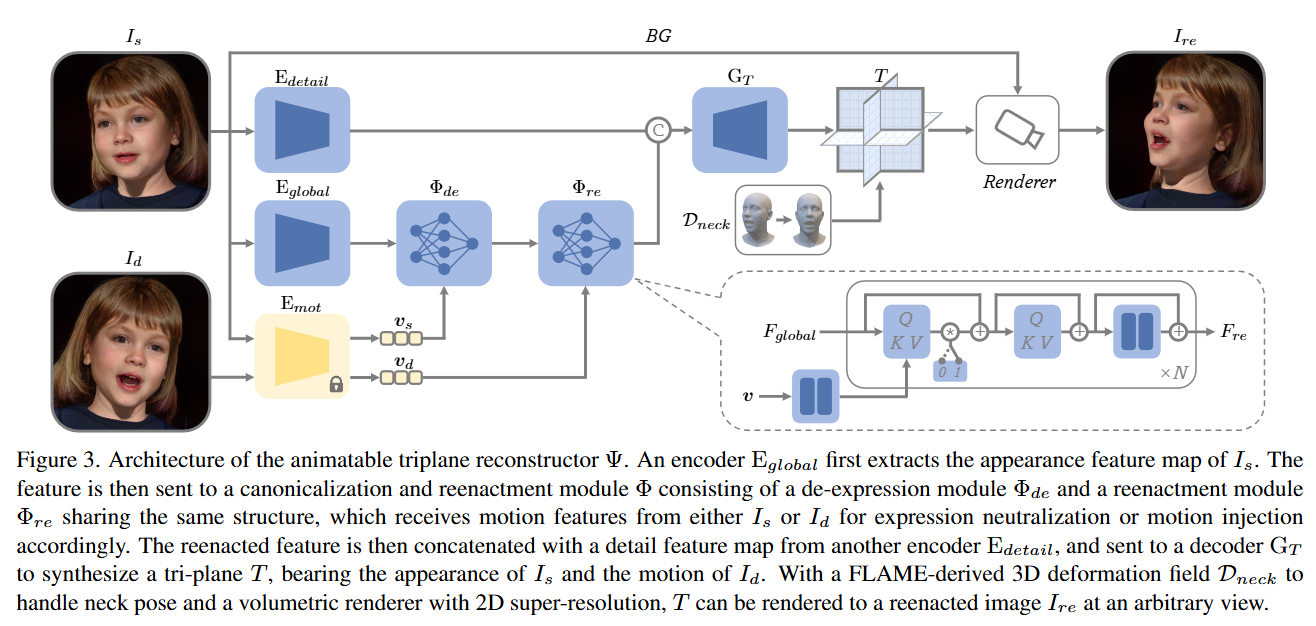

1.3 Tri-plane 重建器

实现头部 reenactment，将源图像的 identitiy $I_s$ 和驱动图像的动作 $I_d$ 融合，生成具有源外观和驱动动作的目标图像。
$$\Psi :(I_s,I_d)\to T,R:(T,\theta )\to I_{\text{re}}$$

• $\Psi$ ：负责从源图像和驱动图像重建 Tri-plane $T$ 。
• $R$ ：渲染器，用于将 $T$ 渲染为特定视角 $\theta$ 下的图像 $I_{\text{re}}$ 。

1.3.1 $\Psi$ 组成

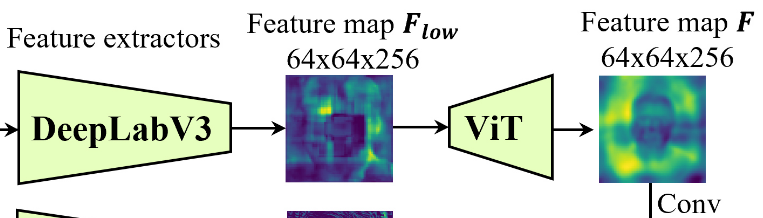

• 外观编码器 $E_{\text{global}}$ 和 $E_{\text{detail}}$ ：采用中 Live 3D Portrait 的 CNN 结构

  $$ F=Conv(ViT(𝑭_{low})) $$ $Conv$ 是一个 CNN & ViT 是来自 **Segformer** 的 ViT Block，具有高效的自注意力机制
  1. $E_{\text{global}}$ ：提取 $I_s$ 的全局外观特征 $F_{\text{global}}$
  2. $E_{\text{detail}}$ ：提取局部细节特征 $F_{\text{detail}}$ ，在解码阶段补充精细信息

• 动作编码器 $E_{\text{mot}}$ ：直接使用的 PD-FGC

  用于从 $I_d$ 提取动作向量 $v\in {\mathbb{R}}^{548}$ 。$v$ 包括 identitiy 无关的动画信息，优于传统的 FLAME 表情参数 $\beta$ 。

  $E_{\text{mot}}$ 是要冻结的，因为假设其是能训练的，当把驱动的图片输入进去，会导致他过拟合到驱动图片上（因为监督的图片就是驱动图片）

• 特征规范化与再现模块 $\Phi$：

  1. ${\Phi }_{\text{de}}$ ：规范化 $F_{\text{global}}$ ，消除 $I_s$ 表情信息。(可以避免模型的注意力层过度拟合，提升泛化能力)
  2. ${\Phi }_{\text{re}}$ ：注入 $I_d$ 的动作信息，再现目标动作。

  结构：两个基于 Transformer 的模块，具有相同的结构，包含多个 Transformer 块，包括：

  • 交叉注意力层：全局特征图提供 Queries ，动作特征提供 Keys 和 Values，实现表情中和和动作注入
  • 自注意力层：处理全局特征图内部的依赖关系。
  • MLP：用于姿态规范化。

  学习解耦：通过将所有交叉注意力层的输出乘以零或不乘以零，实现3D重建和 reenactment 过程的解耦。提高模型在真实图像上的泛化能力。

• Tri-plane 解码器 $G_T$ ：

  • 将再现后的特征 $F_{\text{re}}$ 和细节特征 $F_{\text{detail}}$ 结合，解码生成 $T$

1.3.2 渲染流程

1. 提取全局外观特征 $F_{\text{global}}$ 和局部细节特征 $F_{\text{detail}}$
2. $F_{\text{global}}$ 经 $Ph{i}_{\text{de}}$ 消除表情，再由 $Ph{i}_{\text{re}}$ 融入 $I_d$ 的动作信息，生成再现特征 $F_{\text{re}}$
3. $F_{\text{re}}$ 与 $F_{\text{detail}}$ 结合，通过 $G_T$ 生成Tri-plane $T$
4. 应用FLAME衍生的变形场 $D_{neck}$ 处理颈部姿态旋转，简化为几乎均匀的刚性变换，无需高精度的3DMM重建。
5. 使用浅层U-Net预测2D背景特征图 $I_{bg}$ 。将渲染的前景图像 $I_f$ 与背景 $I_{bg}$ 融合，生成最终图像。

1.4 解耦学习

除固定的动作编码器 $E_{mot}$ 外，整体重建器 $\Psi$ 使用 GenHead 的合成数据进行端到端训练。

1.4.1 训练合成模型 $\Psi$ 的方法

自我 reenactment 训练方式：

• 随机选择两张具有相同 identitiy 的图像，分别记为 $I_s$ 和 $I_d$
• 选择另一张有 $I_d$ 的 identitiy 和动作但是不同视角的图像作为真实再现图像 ${\overline{I}}_{re}$
• 训练目标是让模型生成的重现图像 $I_{\text{re}}$ 在内容上匹配 ${\bar{I}}_{\text{re}}$

1.4.2 解耦学习策略

将模型从仅依赖合成数据的训练扩展到能够泛化到真实数据。

问题：

模型中过多依赖 $\Phi$ 中的自注意力和 MLP 层来处理表情去除和姿态规范化，导致对合成数据的过拟合，降低对真实图像的泛化能力。

解决方案：

解耦自注意力和 MLP 层：仅让自注意力和 MLP 层专注于姿态规范化。让交叉注意力层处理所有与动作相关的过程。

• 实现方式：随机以一定概率对跨注意力层的输出乘以零，使网络退化为静态 3D 重建任务，同时使用静态数据来执行退化任务

  动态数据则用于正常的动作重现训练。

• 效果：通过这种随机退化策略，网络的不同部分被迫专注于特定任务，从而实现对重建与重现的学习解耦。

1.4.3 Loss

$\mathcal{L}$ 是多个损失函数的加权和

$$\mathcal{L}={\mathcal{L}}_{\text{re}}+{\mathcal{L}}_f+{\mathcal{L}}_{\text{tri}}+{\mathcal{L}}_{\text{depth}}+{\mathcal{L}}_{\text{opa}}+{\mathcal{L}}_{\text{id}}+{\mathcal{L}}_{\text{adv}}$$

1. 重现损失 ${\mathcal{L}}_{\text{re}}$ ：计算生成图像 $I_{\text{re}}$ 与目标图像 ${\bar{I}}_{\text{re}}$ 之间的感知差异和 $L_1$ 距离

2. 特征图损失 ${\mathcal{L}}_f$：计算 $I_f$、$I_{\text{bg}}$ 与其对应的目标特征图的 $L_1$ 距离。

3. 三平面损失 ${\mathcal{L}}_{\text{tri}}$ ：比较采样三平面特征 $T(x)$ 与目标特征 $\bar{T}(x)$ 的 $L_1$ 距离。

   注意：$\Psi$ 和 GenHead 的三平面代表不同的几何，因此不能直接比较。

4. 深度图损失 ${\mathcal{L}}_{\text{depth}}$ ：比较深度图 $I_{\text{depth}}$ 和目标深度图 ${\bar{I}}_{\text{depth}}$ 的 $L_1$ 距离。

5. 透明度图损失 ${\mathcal{L}}_{\text{opa}}$ ：比较透明度图 $I_{\text{opa}}$ 和目标透明度图 ${\bar{I}}_{\text{opa}}$ 的 $L_1$ 距离。

6. 身份损失 ${\mathcal{L}}_{\text{id}}$：使用面部识别特征 ArcFace 计算 $I_{\text{re}}$ 和 ${\bar{I}}_{\text{re}}$ 的负余弦相似度。

7. 对抗损失 ${\mathcal{L}}_{\text{adv}}$ ：利用 GenHead 的鉴别器，对 $I_{\text{re}}$ 和 ${\bar{I}}_{\text{re}}$ 执行对抗性学习。

2 Limitations

1. 训练数据的局限：

   • GenHead 数据合成依赖于 3DMM 模型来控制表情，这些生成的表情与真实数据相比可能不够生动。

   原因：3DMM 基于简单线性模型，缺乏对复杂表情的细腻控制。

   在 Portrait4Dv2 得到了解决：使用伪多视角视频来学习4D头像合成器

   采用两阶段学习方法:

   1. 先学习3D头像合成器，用于将单目视频转换为多视角视频
   2. 再利用生成的伪多视角视频通过跨视角 self-reenactment 来学习4D头像合成器

2. 复杂配饰和妆容：

   • 模型在处理复杂配饰（如帽子、耳环）和浓重妆容时表现不佳 。
   • 背景中高频细节的重建能力不足。

   潜在改进：增加体渲染的分辨率，可以让信息流更细致，同时减轻 2D 超分辨率模块导致的纹理闪烁问题。

3. 大角度侧脸图像：

   • 当输入图像为接近侧脸的大偏航角度图像时，模型表现较差，主要因为训练数据分布不均。

4. 特定表情的伪影：

   • 对于特定表情（如眨眼），模型可能生成伪影。这是因为 GenHead 数据主要来源于 FFHQ 数据集，该数据集包含较少闭眼的图像。

   改进方向：引入包含更多多样表情和姿态的数据以增强模型的泛化能力。

5. 4D 数据合成与训练挑战：

   • 合成高质量 4D 数据需要提前训练可动画的 3D GAN，这一过程本身具有挑战性。
   • GAN 模型可能面临模态丢失的问题，导致生成数据的多样性受限。
   • 与静态 3D 数据相比，使用 4D 数据训练更容易过拟合。

未来方向：

• 生成更高质量和多样性的 4D 数据以支持一次性重建流程。
• 探索将真实数据与 3D 先验（如 3DMM 或深度图）结合的端到端训练方法。
• 扩展当前管道，支持少样本学习，以更高效利用训练数据。
