前言

在当今人工智能和计算机视觉领域，模型的性能与效率始终是备受关注的焦点。尤其是在移动设备和嵌入式系统的应用场景中，对模型的轻量性和高性能有着更为迫切的需求。MobileNetV1 作为早期的轻量级卷积神经网络，虽在一定程度上实现了模型的轻量化，但在准确率和模型大小方面仍存在不足。为了进一步提升移动设备上的使用体验，谷歌团队于 2018 年提出了 MobileNetV2 架构。本文将深入探讨 MobileNetV2 的网络背景、创新点、结构组成，并给出其代码实现，旨在为读者全面解析这一优秀的轻量级卷积神经网络。

---

MobileNetV2

一、网络背景

MobileNetV1 在轻量性和高性能方面有所不足，为提升移动设备使用体验，谷歌团队于 2018 年提出 MobileNetV2 架构。相较于 MobileNetV1，它具有更高的准确率和更小的网络模型。
论文下载：Inverted Residuals and Linear Bottlenecks.pdf

---

二、网络的创新

在论文（paper）的Table 2中给出了网络结构的架构表，具体内容见对应图示。

2.1 Inverted Residuals（倒残差结构）

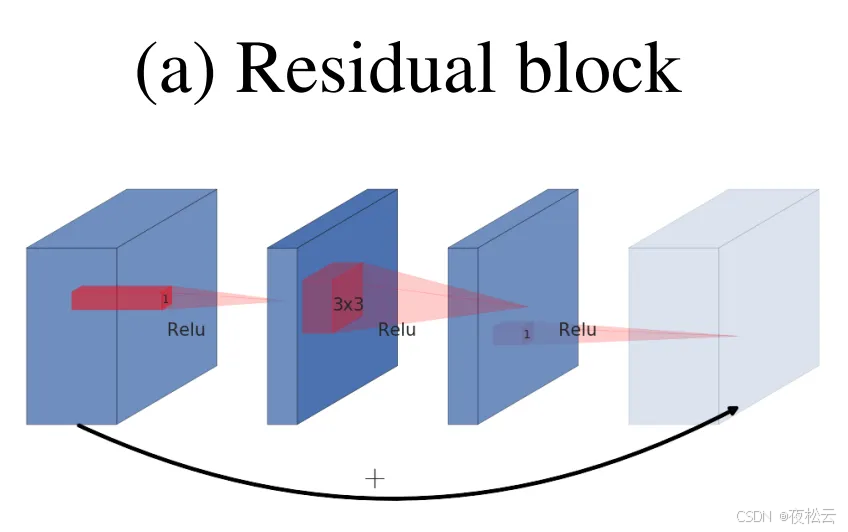

1. ResNet残差结构

   • ResNet残差结构的过程：先使用1x1的卷积对输入特征矩阵进行降维，减少输入特征矩阵的通道（channel）数量；接着通过3x3的卷积核进行特征提取；最后使用1x1的卷积核进行升维。其结构特点是两边深（通道数多），中间浅（通道数少）。

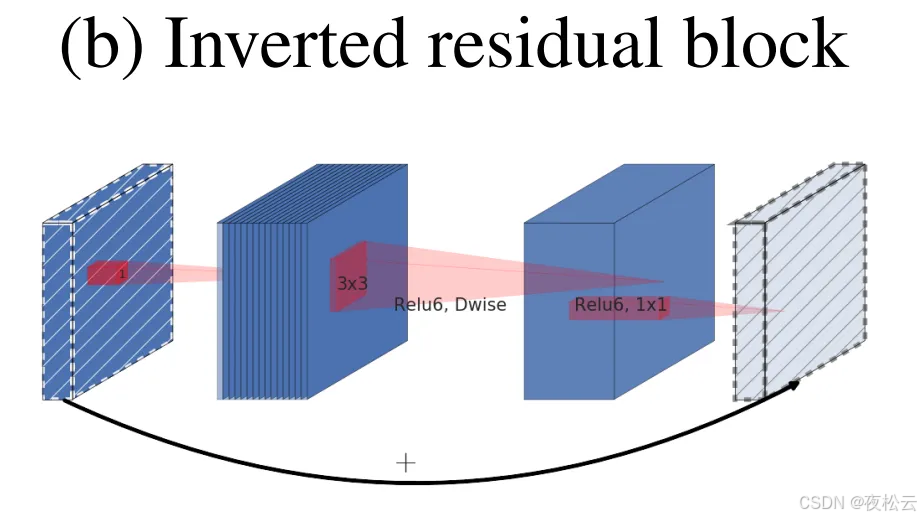

2. MobileNetV2倒残差结构

   • 结构特点：与ResNet残差结构不同，MobileNetV2采用的倒残差结构是先升维，再降维，结构特点为中间深（通道数多），两边浅（通道数少）。网络结构表格中的bottleneck就是倒残差结构。

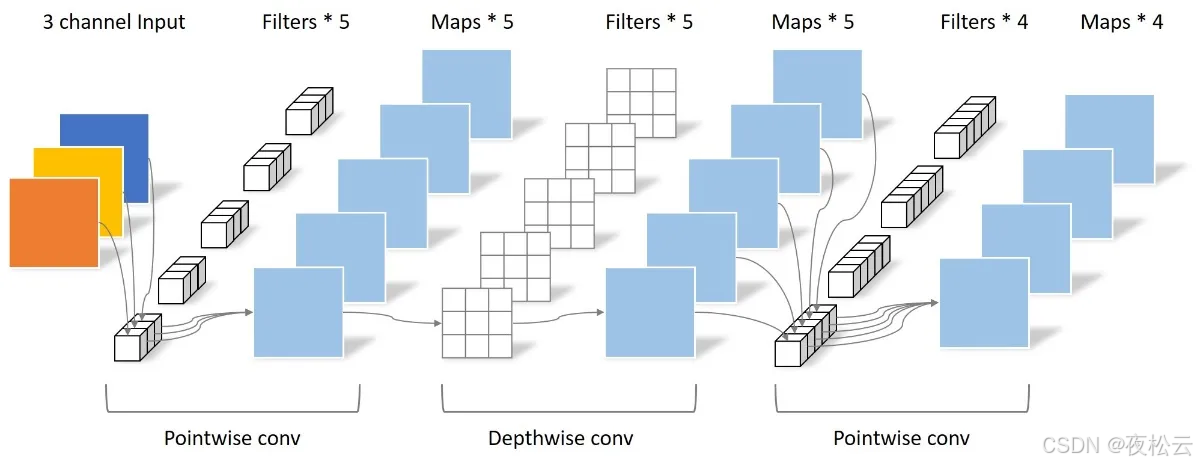

   • 具体过程

     • 首先通过一个1x1卷积层进行升维处理，卷积后会连接批量归一化（BN）层和Relu6激活函数。
     • 紧接着是一个3x3大小的深度可分离卷积（DW卷积），卷积后同样连接BN层和Relu6激活函数。
     • 最后一个卷积层是1x1卷积，起到降维作用，卷积后仅连接BN结构，未使用Relu6激活函数。倒残差结构的具体过程见对应图示。


   • 优势：在MobileNetV1中，DW卷积的个数受限于上一层的输出通道数，无法自由改变。而在加入逐点卷积（PW卷积，即升维卷积）之后，DW卷积的个数取决于PW卷积的输出通道数，该通道数可任意指定，从而解除了3x3卷积核个数的限制。

---

2.2 Relu6

在倒残差结构图中，卷积后使用的激活函数从 MobileNetV1 的 Relu 变为 Relu6。Relu6 的表达式为

$y=ReLU6(x)=min(max(x,0),6)$

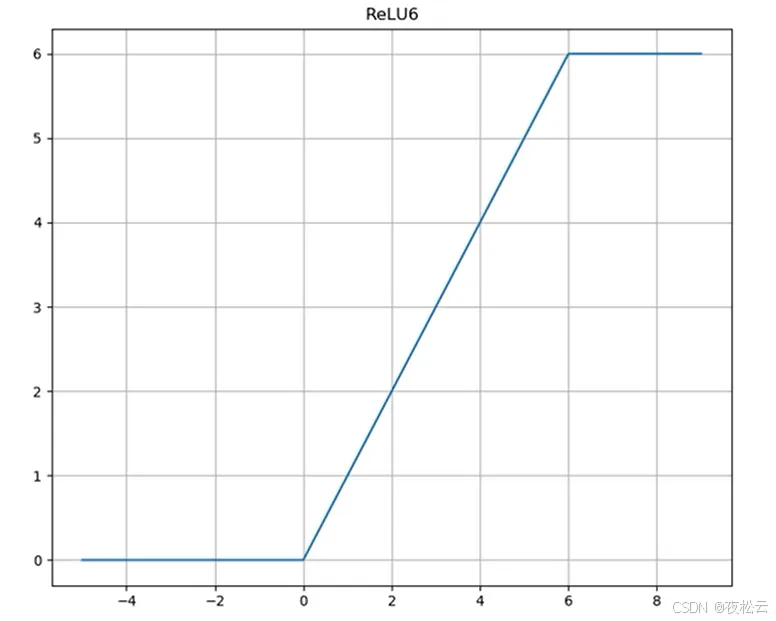

从其图像可知，Relu6 是 Relu 的变种。当输入小于 0 时，输出为 0；输入大于 6 时，输出为 6；输入在 0 到 6 之间时，$y=x$。

使用 Relu6 替代 Relu 的主要原因在于，在移动端设备采用 float16 低精度时，Relu6 能有更好的数值分辨率。Relu 的输出范围是 0 到正无穷，若不对其激活范围加以限制，激活值可能会非常大且分布范围广，低精度的 float16 难以精确描述如此大范围的数值，从而导致精度损失。而 Relu6 在进行量化时，能有更好的量化表现并减少精度下降。

---

2.3 Linear Bottlenecks

在倒残差结构的最后一个 1x1 卷积层，采用线性激活函数，也就是不使用像 ReLU 或 ReLU6 这类非线性激活函数，直接输出结果。

---

2.4 Shortcut

• 来源：Shortcut并非当前网络所提出，而是由残差结构引入。

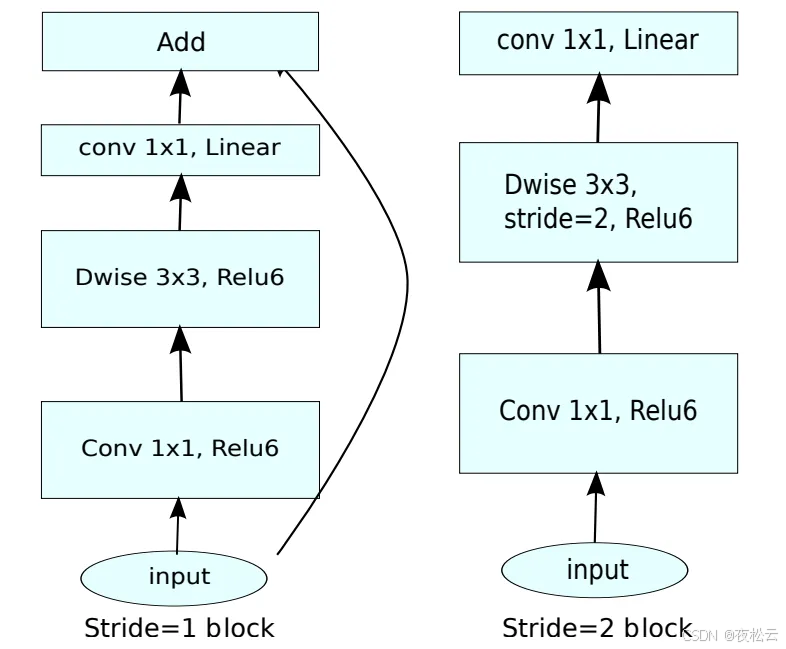

• 结构图示：存在两种倒残差结构，左侧为带有shortcut连接的倒残差结构，右侧为无shortcut连接的倒残差结构。


• 作用：Shortcut通过将输入与输出直接相加，让网络在深度较大时仍能正常训练。

• 连接条件：仅当stride = 1，且输入特征矩阵与输出特征矩阵的shape相同时，才会有shortcut连接。

---

2.5 拓展因子

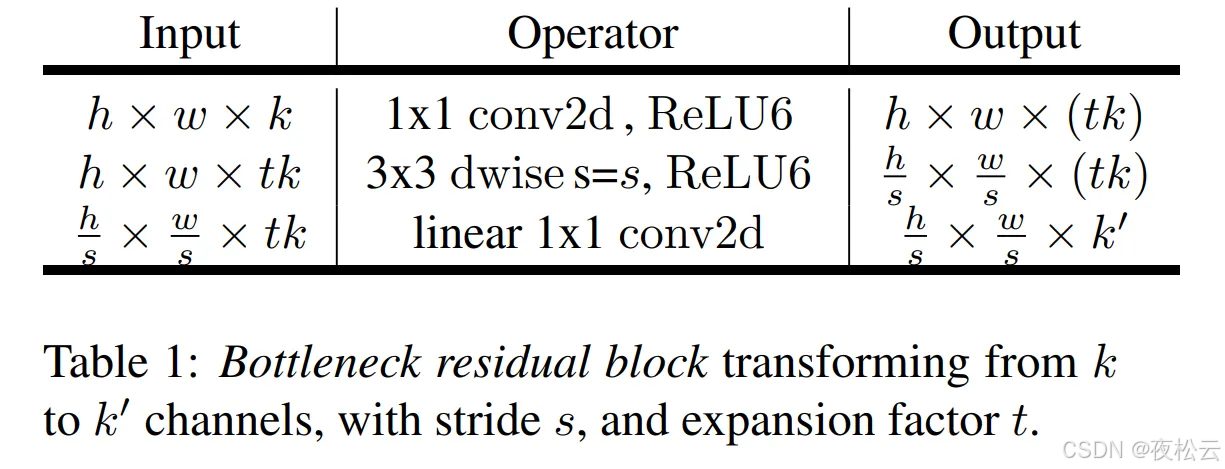

在 paper 的 Table 1 中给出了倒残差结构的特征矩阵。

其中，输入特征矩阵的高和宽分别用 h 和 w 表示，通道数用 k 表示。拓展因子用 t 表示，它代表升维时的比例。例如，当输入特征矩阵的维度为 32 时，升维后的维度就是 32×t，在表格中用 tk 表示。$k^{\prime }$ 则表示降维时卷积核的个数。

---

三、网络的结构

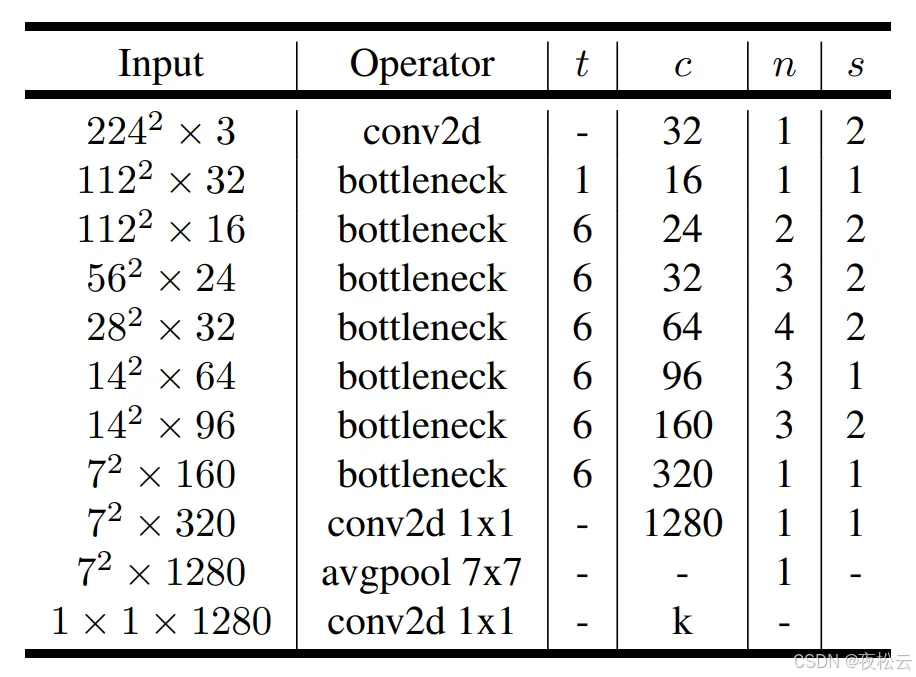

在paper的Table 2中给出了网络结构的架构表。表中各参数含义如下：

• Input：每一层结构的输入矩阵尺寸和通道数。
• Operator：具体的操作类型。
• t（拓展因子）：倒置残差结构中第一个 1x1 卷积将原来通道放大的倍数。在 MobileNetV2 中，第一层倒残差结构的拓展因子 t = 1，其它倒残差结构的拓展因子 t = 6。需要注意的是，当 t = 1 时，第一个瓶颈（bottleneck）结构不会进行升维操作，即没有第一个 Conv2D 层。
• c（输出通道数）：该层操作输出的通道数量。
• n（重复次数）：bottleneck 模块重复的次数。
• s（步距）：步长参数。对于重复的 bottleneck 模块，仅第一次 bottleneck 的 DW 卷积使用该步距，其余重复的 bottleneck 模块步距为 1。

网络的最后一层是卷积层，其起到全连接层的作用。用 k 表示输出的类别数量，例如在 ImageNet 数据集上，k 的值为 1000。

此外，在每个 DW（深度可分离卷积）卷积之后都会进行 batchNorm 操作。

综上所述，该网络结构基于一系列的瓶颈（bottleneck）模块，通过不同的参数设置实现了高效的特征提取和分类功能。在设计网络时，依据不同的输入、输出要求以及计算资源限制，合理调整各层的参数，以达到最优的性能。

---

四、代码

# 导入PyTorch的神经网络模块
from torch import nn
import  torch

# 定义一个组合模块，包含卷积层、批归一化层和激活函数层
# 该模块用于将常见的卷积操作与批归一化和激活函数组合在一起，方便复用
class ConvBNRelu(nn.Module):
    def __init__(self, in_channels, out_channels, kernel_size=3, stride=1, padding=0, groups=1,
                 activation=True):
        # 调用父类的构造函数
        super(ConvBNRelu, self).__init__()
        # 如果padding设置为'same'，则自动计算填充值，以保持输入输出尺寸相同
        if padding == 'same':
            padding = (kernel_size - 1) // 2
        # 构建卷积层
        # in_channels: 输入通道数
        # out_channels: 输出通道数
        # kernel_size: 卷积核大小
        # stride: 步长
        # padding: 填充大小
        # groups: 分组卷积的组数，groups=1为标准卷积，groups=in_channels为深度可分离卷积
        # bias=False: 不使用偏置项，因为后续会使用批归一化
        self.layers = [nn.Conv2d(in_channels=in_channels, out_channels=out_channels,
                                 kernel_size=kernel_size, stride=stride, padding=padding, groups=groups, bias=False)]
        # 添加批归一化层，用于加速模型收敛和提高模型稳定性
        self.layers.append(nn.BatchNorm2d(out_channels))
        # 如果activation为True，则添加激活函数层
        # 使用ReLU6激活函数，它将输出限制在[0, 6]范围内，适合移动端部署
        if activation:
            self.layers.append(nn.ReLU6(inplace=True))
        # 将layers列表中的模块按顺序组合成一个Sequential模块
        self.layers2 = nn.Sequential(*self.layers)

    def forward(self, x):
        # 前向传播，将输入x依次通过layers2中的模块
        return self.layers2(x)

# 定义倒残差块，这是MobileNetV2的核心组件
# 其主要思想是先通过1x1卷积升维，再使用深度可分离卷积处理，最后通过1x1卷积降维
class InvertedResidualBlock(nn.Module):
    def __init__(self, in_channels, t, c, s):
        """
        参数:
            in_channels: 输入通道数
            t: 扩展因子，决定升维倍数
            c: 输出通道数
            s: 步长，用于控制特征图的尺寸
        """
        # 调用父类的构造函数
        super(InvertedResidualBlock, self).__init__()
        # 扩展卷积层，使用1x1卷积增加通道数
        self.exp = ConvBNRelu(in_channels=in_channels, out_channels=in_channels * t, kernel_size=1, stride=1)
        # 深度卷积层，使用3x3深度可分离卷积处理空间信息
        # 深度可分离卷积将通道分离处理，减少参数数量
        self.depthwise = ConvBNRelu(in_channels=in_channels * t, out_channels=in_channels * t, kernel_size=3, stride=s, padding=1, groups=in_channels * t)
        # 逐点卷积层，使用1x1卷积降低通道数
        # activation=False: 不使用激活函数，保留特征信息
        self.pointwise = ConvBNRelu(in_channels=in_channels * t, out_channels=c, kernel_size=1, activation=False)
        # 判断是否进行残差连接
        # 当输入输出通道数相同且步长为1时，使用残差连接，有助于缓解梯度消失问题
        self.is_res = in_channels == c and s == 1

    def forward(self, x):
        # 保存输入作为残差
        identity = x
        # 依次通过扩展卷积、深度卷积和逐点卷积
        x = self.exp(x)
        x = self.depthwise(x)
        x = self.pointwise(x)
        # 如果满足残差连接条件，则进行残差连接
        if self.is_res:
            x = identity + x
        return x

# 定义瓶颈层，由多个倒残差块堆叠而成
class BottleneckLayer(nn.Module):
    def __init__(self, in_channels, t, c, n, s):
        """
        参数:
            in_channels: 输入通道数
            t: 扩展因子
            c: 输出通道数
            n: 堆叠的残差块数量
            s: 第一个残差块的步长，其余残差块步长为1
        """
        # 调用父类的构造函数
        super(BottleneckLayer, self).__init__()
        # 构建堆叠的倒残差块
        # 第一个残差块可能改变通道数和分辨率，后续残差块保持通道数和分辨率不变
        self.stack = nn.Sequential(
            InvertedResidualBlock(in_channels, t, c, s),
            # 使用生成器表达式创建剩余的n-1个倒残差块，步长为1
            *(InvertedResidualBlock(c, t, c, 1) for _ in range(n - 1))
        )

    def forward(self, x):
        # 前向传播，将输入x依次通过堆叠的倒残差块
        return self.stack(x)

# 定义MobileNetV2主模型
class MobileNetV2(nn.Module):
    def __init__(self, num_classes=1000):
        # 调用父类的构造函数
        super(MobileNetV2, self).__init__()
        # 初始化卷积层，用于提取基础特征
        # 输入通道数为3（RGB图像），输出通道数为32
        # 卷积核大小为3，步长为2，填充为1
        self.c1 = ConvBNRelu(in_channels=3, out_channels=32, kernel_size=3, stride=2, padding=1)
        # 定义7个瓶颈层模块，逐步提取特征并降低空间分辨率
        # 每个瓶颈层由多个倒残差块堆叠而成
        self.bottleneck1 = BottleneckLayer(32, 1, 16, 1, 1)  # 第一层不进行下采样
        self.bottleneck2 = BottleneckLayer(16, 6, 24, 2, 2)
        self.bottleneck3 = BottleneckLayer(24, 6, 32, 3, 2)
        self.bottleneck4 = BottleneckLayer(32, 6, 64, 4, 2)
        self.bottleneck5 = BottleneckLayer(64, 6, 96, 3, 1)  # 保持分辨率不变
        self.bottleneck6 = BottleneckLayer(96, 6, 160, 3, 2)
        self.bottleneck7 = BottleneckLayer(160, 6, 320, 1, 1)
        # 最终特征提取层，使用1x1卷积将通道数提升到1280
        self.c2 = ConvBNRelu(320, 1280, 1)
        # 全局平均池化层，将特征图压缩为1x1的大小
        # 无论输入特征图的尺寸如何，输出的特征图尺寸都为1x1
        self.avg_pool = nn.AdaptiveAvgPool2d((1, 1))
        # 输出层，使用1x1卷积将通道数映射为类别数
        self.c3 = nn.Conv2d(in_channels=1280, out_channels=num_classes, kernel_size=1)

    def forward(self, x):
        # 特征提取路径
        # 依次通过初始化卷积层和7个瓶颈层
        x = self.c1(x)
        x = self.bottleneck1(x)
        x = self.bottleneck2(x)
        x = self.bottleneck3(x)
        x = self.bottleneck4(x)
        x = self.bottleneck5(x)
        x = self.bottleneck6(x)
        x = self.bottleneck7(x)
        x = self.c2(x)
        # 分类路径
        # 通过全局平均池化将特征图压缩为1x1
        x = self.avg_pool(x)
        # 通过输出层将通道数映射为类别数
        x = self.c3(x)
        # 展平为二维张量，方便后续处理
        out = x.view(x.size(0), -1)
        return out

if __name__ == '__main__':
    # 模型测试
    # 输入5张224x224的RGB图像
    model = MobileNetV2()
    x = torch.rand(5, 3, 224, 224)
    # 打印模型输出的形状，预期输出形状为[5, 1000]
    print(model(x).shape)

---

总结
