概述

OpenHarmony相机驱动框架模型对上实现相机HDI（Hardware Device Interface）接口，对下实现相机Pipeline模型，管理相机各个硬件设备。
该驱动框架模型内部分为三层，依次为HDI实现层、框架层和设备适配层，各层基本概念如下：

HDI实现层：实现OHOS（OpenHarmony Operation System）相机标准南向接口。
框架层：对接HDI实现层的控制、流的转发，实现数据通路的搭建，管理相机各个硬件设备等功能。
设备适配层：屏蔽底层芯片和OS（Operation System）差异，支持多平台适配。

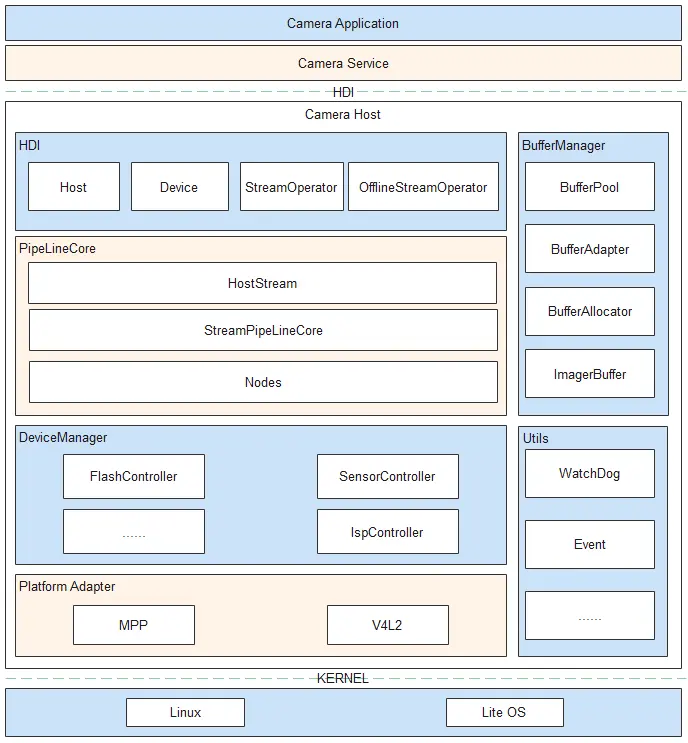

图 1 Camera驱动模块架构图

  /drivers/peripheral/camera
      ├── hal                         # camera模块的hal层代码
      │   ├── adapter                 # camera hal平台适配层的实现
      │   ├── buffer_manager          # camera hal统一的Buffer管理
      │   ├── device_manager          # 提供camera hal层设备管理能力，包括设备枚举、设备能力查询等
      │   ├── hdi_impl                # camera hal HDI的具体实现
      │   ├── include                 # camera hal层内部的头文件
      │   ├── init                    # camera hal层HDI接口使用样例实现
      │   ├── pipeline_core           # camera hal层pipeline核心代码
      │   ├── test                    # camera hal层测试代码实现
      │   └── utils                   # camera hal层工具类代码，目前提供的是watchdog
      ├── hal_c                       # 提供C实现的HAL接口
      │   ├── hdi_cif                 # C实现的HDI接口适配代码
      │   └── include                 # C形式的HDI接口
      └── interfaces                  # camera hal对上层服务提供的驱动能力接口
          ├── hdi_ipc                 # IPC模式的HDI实现
          ├── hdi_passthrough         # 直通模式的HDI实现
          └── include                 # camera hal对外提供的HDI定义

接口说明

icamera_device.h

功能描述	接口名称
获取流控制器	CamRetCode GetStreamOperator( const OHOS::sptr<IStreamOperatorCallback> &callback, OHOS::sptr<IStreamOperator> &streamOperator)
更新设备控制参数	CamRetCode UpdateSettings(const std::shared_ptr<CameraSetting> &settings)
设置Result回调模式和回调函数	CamRetCode SetResultMode(const ResultCallbackMode &mode)
获取使能的ResultMeta	CamRetCode GetEnabledResults(std::vector<MetaType> &results)
使能具体的ResultMeta	CamRetCode EnableResult(const std::vector<MetaType> &results)
禁止具体的ResultMeta	CamRetCode DisableResult(const std::vector<MetaType> &results)
关闭Camera设备	void Close()

icamera_device_callback.h

功能描述	接口名称
设备发生错误时调用，由调用者实现，用于返回错误信息给调用者	void OnError(ErrorType type, int32_t errorCode)
上报camera设备相关的metadata的回调	void OnResult(uint64_t timestamp, const std::shared_ptr<CameraMetadata> &result)

icamera_host.h

功能描述	接口名称
设置ICameraHost回调接口	CamRetCode SetCallback(const OHOS::sptr<ICameraHostCallback> &callback)
获取当前可用的Camera设备ID列表	CamRetCode GetCameraIds(std::vector<std::string> &cameraIds)
获取Camera设备能力集合	CamRetCode GetCameraAbility(const std::string &cameraId, std::shared_ptr<CameraAbility> &ability)
打开Camera设备	CamRetCode OpenCamera(const std::string &cameraId, const OHOS::sptr<ICameraDeviceCallback> &callback, OHOS::sptr<ICameraDevice> &device)
打开或关闭闪光灯	CamRetCode SetFlashlight(const std::string &cameraId, bool &isEnable)

icamera_host_callback.h

功能描述	接口名称
Camera设备状态变化上报	void OnCameraStatus(const std::string &cameraId, CameraStatus status)
闪光灯状态变化回调	void OnFlashlightStatus(const std::string &cameraId, FlashlightStatus status)

ioffline_stream_operator.h

功能描述	接口名称
取消捕获请求	CamRetCode CancelCapture(int captureId)
释放流	CamRetCode ReleaseStreams(const std::vector<int> &streamIds)
释放所有离线流	CamRetCode Release()

istream_operator.h

功能描述	接口名称
查询是否支持添加参数对应的流	CamRetCode IsStreamsSupported( OperationMode mode, const std::shared_ptr<CameraMetadata> &modeSetting, const std::vector<std::shared_ptr<StreamInfo>> &info, StreamSupportType &type)
创建流	CamRetCode CreateStreams(const std::vector<std::shared_ptr<StreamInfo>> &streamInfos)
释放流	CamRetCode ReleaseStreams(const std::vector<int> &streamIds)
配置流	CamRetCode CommitStreams(OperationMode mode, const std::shared_ptr<CameraMetadata> &modeSetting)
获取流的属性	CamRetCode GetStreamAttributes( std::vector<std::shared_ptr<StreamAttribute>> &attributes)
绑定生产者句柄和指定流	CamRetCode AttachBufferQueue(int streamId, const OHOS::sptr<OHOS::IBufferProducer> &producer)
解除生产者句柄和指定流的绑定关系	CamRetCode DetachBufferQueue(int streamId)
捕获图像	CamRetCode Capture(int captureId, const std::shared_ptr<CaptureInfo> &info, bool isStreaming)
取消捕获	CamRetCode CancelCapture(int captureId)
将指定流转换成离线流	CamRetCode ChangeToOfflineStream(const std::vector<int> &streamIds, OHOS::sptr<IStreamOperatorCallback> &callback, OHOS::sptr<IOfflineStreamOperator> &offlineOperator)

istream_operator_callback.h

功能描述	接口名称
捕获开始回调，在捕获开始时调用	void OnCaptureStarted(int32_t captureId, const std::vector<int32_t> &streamIds)
捕获结束回调，在捕获结束时调用	void OnCaptureEnded(int32_t captureId, const std::vector<std::shared_ptr<CaptureEndedInfo>> &infos)
捕获错误回调，在捕获过程中发生错误时调用	void OnCaptureError(int32_t captureId, const std::vector<std::shared_ptr<CaptureErrorInfo>> &infos)
帧捕获回调	void OnFrameShutter(int32_t captureId, const std::vector<int32_t> &streamIds, uint64_t timestamp)

使用方法

在/drivers/peripheral/camera/hal/init目录下有一个关于Camera的demo，该demo可以完成Camera的预览，拍照等基础功能。下面我们就以此demo为例讲述怎样用HDI接口去编写预览PreviewOn()和拍照CaptureOn()的用例，可参考ohos_camera_demo。

在main函数中构造一个CameraDemo 对象，该对象中有对Camera初始化、启停流、释放等控制的方法。下面mainDemo->InitSensors()函数为初始化CameraHost，mainDemo->InitCameraDevice()函数为初始化CameraDevice。

   int main(int argc, char** argv)
   {
       RetCode rc = RC_OK;
       auto mainDemo = std::make_shared<CameraDemo>();
       rc = mainDemo->InitSensors(); // 初始化CameraHost
       if (rc == RC_ERROR) {
           CAMERA_LOGE("main test: mainDemo->InitSensors() error\n");
           return RC_ERROR;
       }

       rc = mainDemo->InitCameraDevice(); // 初始化CameraDevice
       if (rc == RC_ERROR) {
           CAMERA_LOGE("main test: mainDemo->InitCameraDevice() error\n");
           return RC_ERROR;
       }

       rc = PreviewOn(0, mainDemo); // 配流和启流
       if (rc != RC_OK) {
           CAMERA_LOGE("main test: PreviewOn() error demo exit");
           return RC_ERROR;
       }

       ManuList(mainDemo, argc, argv); // 打印菜单到控制台

       return RC_OK;
   }

初始化CameraHost函数实现如下，这里调用了HDI接口ICameraHost::Get()去获取demoCameraHost，并对其设置回调函数。

   RetCode CameraDemo::InitSensors()
   {
       demoCameraHost_ = ICameraHost::Get(DEMO_SERVICE_NAME);
       if (demoCameraHost_ == nullptr) {
           CAMERA_LOGE("demo test: ICameraHost::Get error");
           return RC_ERROR;
       }

       hostCallback_ = new CameraHostCallback();
       rc = demoCameraHost_->SetCallback(hostCallback_);
       return RC_OK;
   }

初始化CameraDevice函数实现如下，这里调用了GetCameraIds(cameraIds)，GetCameraAbility(cameraId, ability)，OpenCamera(cameraIds.front(), callback, demoCameraDevice_)等接口实现了demoCameraHost的获取。

   RetCode CameraDemo::InitCameraDevice()
   {
       (void)demoCameraHost_->GetCameraIds(cameraIds_);
       const std::string cameraId = cameraIds_.front();
       demoCameraHost_->GetCameraAbility(cameraId, ability_);

       sptr<CameraDeviceCallback> callback = new CameraDeviceCallback();
       rc = demoCameraHost_->OpenCamera(cameraIds_.front(), callback, demoCameraDevice_);
       return RC_OK;
   }

PreviewOn()接口包含配置流、开启预览流和启动Capture动作。该接口执行完成后Camera预览通路已经开始运转并开启了两路流，一路流是preview，另外一路流是capture或者video，两路流中仅对preview流进行capture动作。

   static RetCode PreviewOn(int mode, const std::shared_ptr<CameraDemo> &mainDemo)
   {
        rc = mainDemo->StartPreviewStream(); // 配置preview流
        if (mode == 0) {
           rc = mainDemo->StartCaptureStream(); // 配置capture流
        } else {
           rc = mainDemo->StartVideoStream(); // 配置video流
        }

        rc = mainDemo->CaptureOn(STREAM_ID_PREVIEW, CAPTURE_ID_PREVIEW, CAPTURE_PREVIEW); // 将preview流capture
        return RC_OK;
   }

StartCaptureStream()、StartVideoStream()和StartPreviewStream()接口都会调用CreateStream()接口，只是传入的参数不同。

   RetCode CameraDemo::StartVideoStream()
   {
       RetCode rc = RC_OK;
       if (!isVideoOn_) {
           isVideoOn_ = true;
           rc = CreateStream(STREAM_ID_VIDEO, streamCustomerVideo_, VIDEO); // 如需启preview或者capture流更改该接口参数即可。
       }
       return RC_OK;
   }

CreateStream()方法调用HDI接口去配置和创建流，首先调用HDI接口去获取StreamOperation对象，然后创建一个StreamInfo。调用CreateStreams()和CommitStreams()实际创建流并配置流。

   RetCode CameraDemo::CreateStreams()
   {
       std::vector<std::shared_ptr<StreamInfo>> streamInfos;
       GetStreamOpt(); // 获取StreamOperator对象

       rc = streamOperator_->CreateStreams(streamInfos); // 创建流
       rc = streamOperator_->CommitStreams(Camera::NORMAL, ability_);

       return RC_OK;
   }

CaptureOn()接口调用streamOperator的Capture()方法获取Camera数据并轮转buffer，拉起一个线程接收相应类型的数据。

   RetCode CameraDemo::CaptureOn(const int streamId, const int captureId, CaptureMode mode)
   {
       std::shared_ptr<Camera::CaptureInfo> captureInfo = std::make_shared<Camera::CaptureInfo>(); // 创建并填充CaptureInfo
       captureInfo->streamIds_ = {streamId};
       captureInfo->captureSetting_ = ability_;
       captureInfo->enableShutterCallback_ = false;

       int rc = streamOperator_->Capture(captureId, captureInfo, true); // 实际capture开始，buffer轮转开始
       if (mode == CAPTURE_PREVIEW) {
           streamCustomerPreview_->ReceiveFrameOn(nullptr); // 创建预览线程接收递上来的buffer
       } else if (mode == CAPTURE_SNAPSHOT) {
           streamCustomerCapture_->ReceiveFrameOn([this](void* addr, const uint32_t size) { // 创建capture线程通过StoreImage回调接收递上来的buffer
               StoreImage(addr, size);
           });
       } else if (mode == CAPTURE_VIDEO) {
           OpenVideoFile();
           streamCustomerVideo_->ReceiveFrameOn([this](void* addr, const uint32_t size) {// 创建Video线程通过StoreVideo回调接收递上来的buffer
               StoreVideo(addr, size);
           });
       }
       return RC_OK;
   }

ManuList()函数从控制台通过fgets()接口获取字符，不同字符所对应demo支持的功能不同，并打印出该demo所支持功能的菜单。

   static void ManuList(const std::shared_ptr<CameraDemo> &mainDemo,
       const int argc, char** argv)
   {
       int idx, c;
       int awb = 1;
       constexpr char shortOptions[] = "h:cwvaqof:";
       c = getopt_long(argc, argv, shortOptions, longOptions, &idx);
       while(1) {
           switch (c) {
               case 'h':
                   c = PutMenuAndGetChr(); // 打印菜单
                   break;
               case 'f':
                   FlashLightTest(mainDemo); // 手电筒功能测试
                   c = PutMenuAndGetChr();
                   break;
               case 'o':
                   OfflineTest(mainDemo); // Offline功能测试
                   c = PutMenuAndGetChr();
                   break;
               case 'c':
                   CaptureTest(mainDemo); // Capture功能测试
                   c = PutMenuAndGetChr();
                   break;
               case 'w': // AWB功能测试
                   if (awb) {
                       mainDemo->SetAwbMode(OHOS_CAMERA_AWB_MODE_INCANDESCENT);
                   } else {
                       mainDemo->SetAwbMode(OHOS_CAMERA_AWB_MODE_OFF);
                   }
                   awb = !awb;
                   c = PutMenuAndGetChr();
                   break;
               case 'a': // AE功能测试
                   mainDemo->SetAeExpo();
                   c = PutMenuAndGetChr();
                   break;
               case 'v': // Video功能测试
                   VideoTest(mainDemo);
                   c = PutMenuAndGetChr();
                   break;
               case 'q': // 退出demo
                   PreviewOff(mainDemo);
                   mainDemo->QuitDemo();
                   exit(EXIT_SUCCESS);

               default:
                   CAMERA_LOGE("main test: command error please retry input command");
                   c = PutMenuAndGetChr();
                   break;
           }
       }
   }

PutMenuAndGetChr()接口打印了demo程序的菜单，并调用fgets()等待从控制台输入命令，内容如下：

  static int PutMenuAndGetChr(void)
  {
      constexpr uint32_t inputCount = 50;
      int c = 0;
      char strs[inputCount];
      Usage(stdout);
      CAMERA_LOGD("pls input command(input -q exit this app)\n");
      fgets(strs, inputCount, stdin);

      for (int i = 0; i < inputCount; i++) {
          if (strs[i] != '-') {
              c = strs[i];
              break;
          }
      }
      return c;
  }

控制台输出菜单详情如下：

  "Options:\n"
  "-h | --help          Print this message\n"
  "-o | --offline       stream offline test\n"
  "-c | --capture       capture one picture\n"
  "-w | --set WB        Set white balance Cloudy\n"
  "-v | --video         capture Video of 10s\n"
  "-a | --Set AE        Set Auto exposure\n"
  "-f | --Set Flashlight        Set flashlight ON 5s OFF\n"
  "-q | --quit          stop preview and quit this app\n");
