一、摄像头信息仿真以及显示

通过 Gazebo 模拟摄像头传感器，并在 Rviz 中显示摄像头数据。

实现流程:

摄像头仿真基本流程:

1. 已经创建完毕的机器人模型，编写一个单独的 xacro 文件，为机器人模型添加摄像头配置；

2. 将此文件集成进xacro文件；

3. 启动 Gazebo，使用 Rviz 显示摄像头信息。

1.Gazebo 仿真摄像头

1.1 新建 Xacro 文件，配置摄像头传感器信息

<robot name="my_sensors" xmlns:xacro="http://wiki.ros.org/xacro">
  <!-- 被引用的link -->
  <gazebo reference="camera">
    <!-- 类型设置为 camara -->
    <sensor type="camera" name="camera_node">
      <update_rate>30.0</update_rate> <!-- 更新频率 -->
      <!-- 摄像头基本信息设置 -->
      <camera name="head">
        <horizontal_fov>1.3962634</horizontal_fov>
        <image>
          <width>1280</width>
          <height>720</height>
          <format>R8G8B8</format>
        </image>
        <clip>
          <near>0.02</near>
          <far>300</far>
        </clip>
        <noise>
          <type>gaussian</type>
          <mean>0.0</mean>
          <stddev>0.007</stddev>
        </noise>
      </camera>
      <!-- 核心插件 -->
      <plugin name="gazebo_camera" filename="libgazebo_ros_camera.so">
        <alwaysOn>true</alwaysOn>
        <updateRate>0.0</updateRate>
        <cameraName>/camera</cameraName>
        <imageTopicName>image_raw</imageTopicName>
        <cameraInfoTopicName>camera_info</cameraInfoTopicName>
        <frameName>camera</frameName>
        <hackBaseline>0.07</hackBaseline>
        <distortionK1>0.0</distortionK1>
        <distortionK2>0.0</distortionK2>
        <distortionK3>0.0</distortionK3>
        <distortionT1>0.0</distortionT1>
        <distortionT2>0.0</distortionT2>
      </plugin>
    </sensor>
  </gazebo>
</robot>

1.2 xacro 文件集成

将步骤1的 Xacro 文件集成进总的机器人模型文件，代码示例如下:

<robot name="my_base" xmlns:xacro="http://www.ros.org/wiki/xacro">
    <!--包含惯性矩阵文件-->
    <xacro:include filename="head.xacro" />
    <!--包含底盘、摄像头与雷达的 xacro 文件-->
    <xacro:include filename="demo05_car_base.urdf.xacro" />
    <xacro:include filename="demo06_car_camera.urdf.xacro" />
    <xacro:include filename="demo07_car_laser.urdf.xacro" />

    <!--运动控制-->
    <xacro:include filename="gazebo/move.xacro" />

    <!--雷达-->
    <xacro:include filename="gazebo/laser.xacro" />
    <!--摄像头-->
    <xacro:include filename="gazebo/camera.xacro" />


</robot>

1.3启动仿真环境

启动 gazebo

cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo03_env.launch

cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo04_sensor.launch

2.Rviz 显示摄像头数据

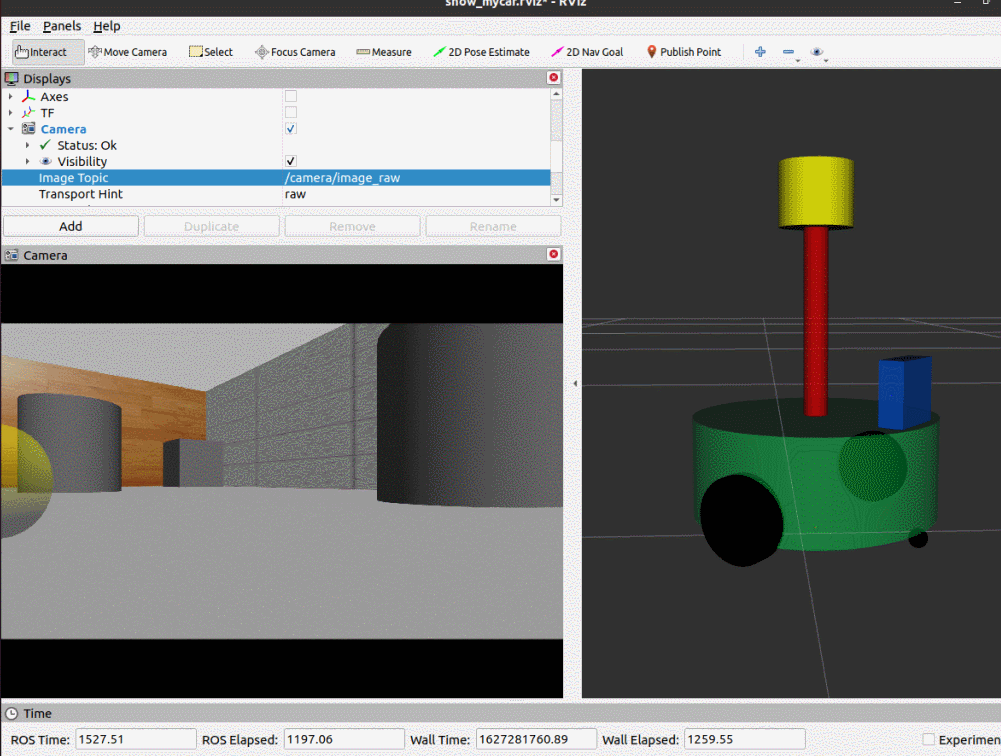

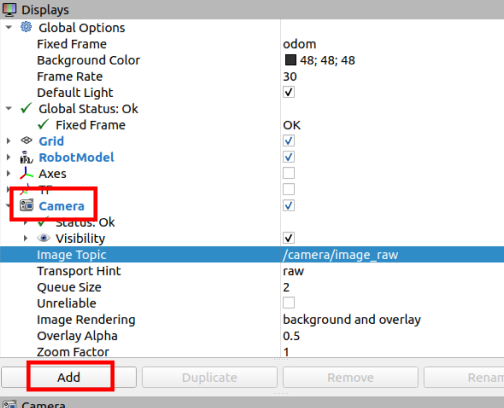

执行 gazebo 并启动 Rviz,在 Rviz 中添加摄像头组件。

打开新的命令行，更改角速度，转动摄像头

rostopic pub -r 10 /cmd_vel geometry_msgs/Twist "linear:
  x: 0.0
  y: 0.0
  z: 0.0
angular:
  x: 0.0
  y: 0.0
  z: 0.5"

二、kinect信息仿真以及显示

通过 Gazebo 模拟kinect摄像头，并在 Rviz 中显示kinect摄像头数据。

实现流程:

kinect摄像头仿真基本流程:

1. 已经创建完毕的机器人模型，编写一个单独的 xacro 文件，为机器人模型添加kinect摄像头配置；

2. 将此文件集成进xacro文件；

3. 启动 Gazebo，使用 Rviz 显示kinect摄像头信息。

1.Gazebo仿真Kinect

1.1 新建 Xacro 文件，配置 kinetic传感器信息

这里，用机器小车 support 作为 kinect link名称

<robot name="my_sensors" xmlns:xacro="http://wiki.ros.org/xacro">
    <gazebo reference="kinect link名称">
      <sensor type="depth" name="camera">
        <always_on>true</always_on>
        <update_rate>20.0</update_rate>
        <camera>
          <horizontal_fov>${60.0*PI/180.0}</horizontal_fov>
          <image>
            <format>R8G8B8</format>
            <width>640</width>
            <height>480</height>
          </image>
          <clip>
            <near>0.05</near>
            <far>8.0</far>
          </clip>
        </camera>
        <plugin name="kinect_camera_controller" filename="libgazebo_ros_openni_kinect.so">
          <cameraName>camera</cameraName>
          <alwaysOn>true</alwaysOn>
          <updateRate>10</updateRate>
          <imageTopicName>rgb/image_raw</imageTopicName>
          <depthImageTopicName>depth/image_raw</depthImageTopicName>
          <pointCloudTopicName>depth/points</pointCloudTopicName>
          <cameraInfoTopicName>rgb/camera_info</cameraInfoTopicName>
          <depthImageCameraInfoTopicName>depth/camera_info</depthImageCameraInfoTopicName>
          <frameName>kinect link名称</frameName>
          <baseline>0.1</baseline>
          <distortion_k1>0.0</distortion_k1>
          <distortion_k2>0.0</distortion_k2>
          <distortion_k3>0.0</distortion_k3>
          <distortion_t1>0.0</distortion_t1>
          <distortion_t2>0.0</distortion_t2>
          <pointCloudCutoff>0.4</pointCloudCutoff>
        </plugin>
      </sensor>
    </gazebo>

</robot>

1.2 xacro 文件集成

将步骤1的 Xacro 文件集成进总的机器人模型文件，代码示例如下:

<robot name="my_base" xmlns:xacro="http://www.ros.org/wiki/xacro">
    <!--包含惯性矩阵文件-->
    <xacro:include filename="head.xacro" />
    <!--包含底盘、摄像头与雷达的 xacro 文件-->
    <xacro:include filename="demo05_car_base.urdf.xacro" />
    <xacro:include filename="demo06_car_camera.urdf.xacro" />
    <xacro:include filename="demo07_car_laser.urdf.xacro" />

    <!--运动控制-->
    <xacro:include filename="gazebo/move.xacro" />

    <!--雷达-->
    <xacro:include filename="gazebo/laser.xacro" />
    <!--摄像头-->
    <xacro:include filename="gazebo/camera.xacro" />
    <!--kinect-->
    <xacro:include filename="gazebo/kinect.xacro" />


</robot>

1.3启动仿真环境

启动 gazebo

cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo03_env.launch

cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo04_sensor.launch

2 Rviz 显示 Kinect 数据

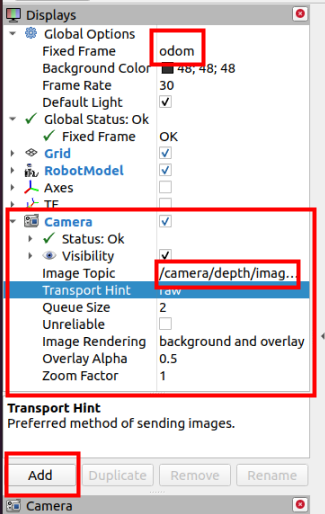

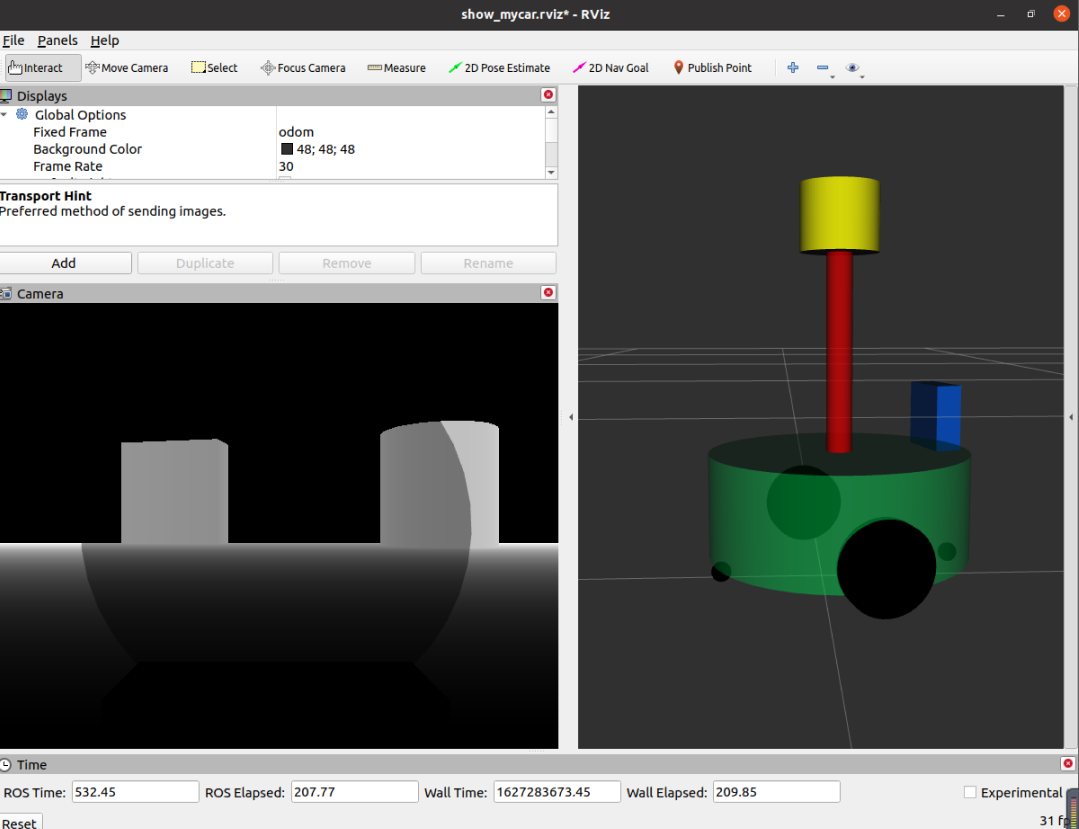

启动 rviz,添加摄像头组件查看数据

让摄像头转动

rostopic pub -r 10 /cmd_vel geometry_msgs/Twist "linear:
  x: 0.0
  y: 0.0
  z: 0.0
angular:
  x: 0.0
  y: 0.0
  z: 0.5"

补充:kinect 点云数据显示

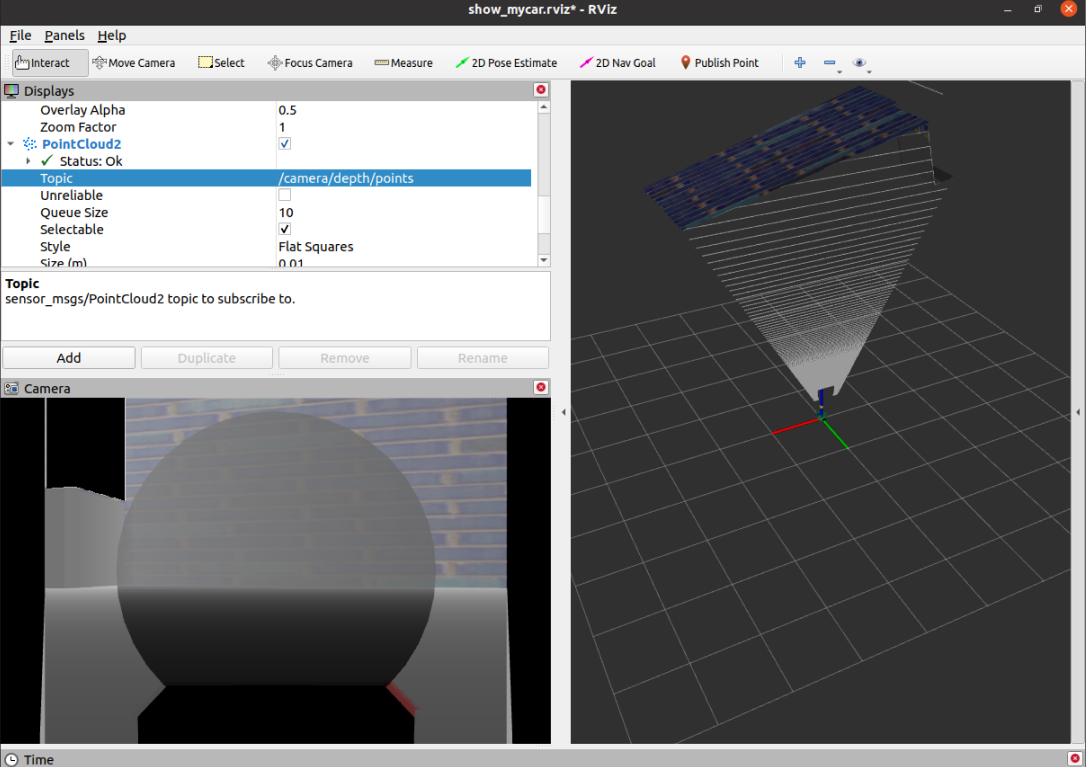

在kinect中也可以以点云的方式显示感知周围环境，在 rviz 中操作如下:

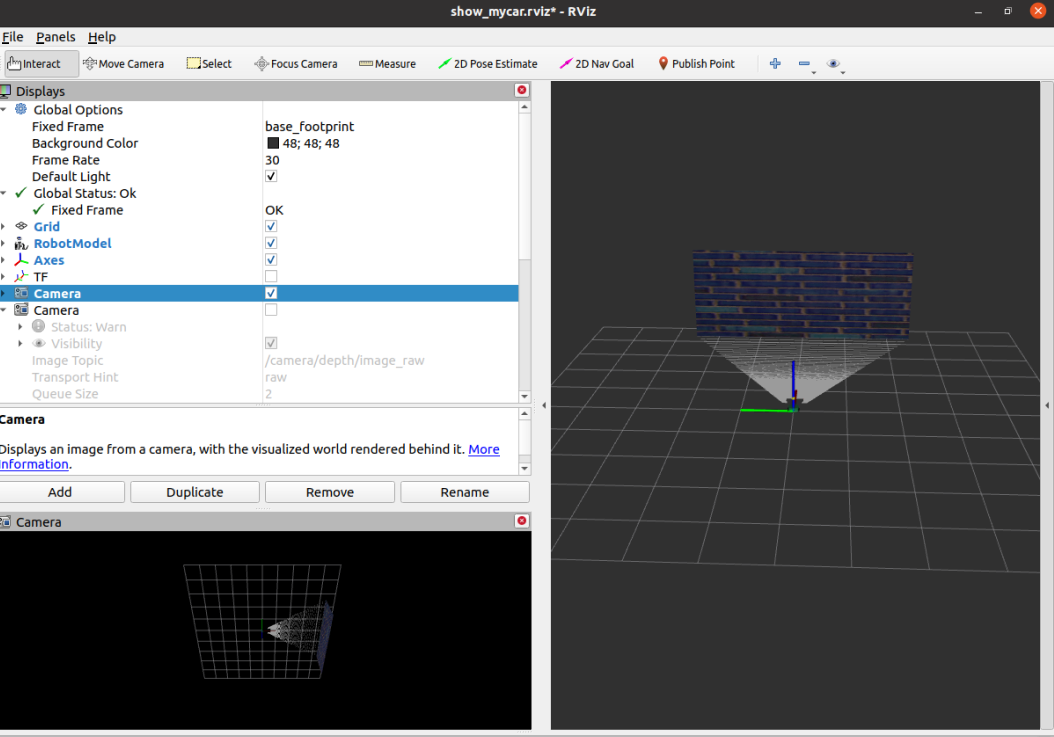

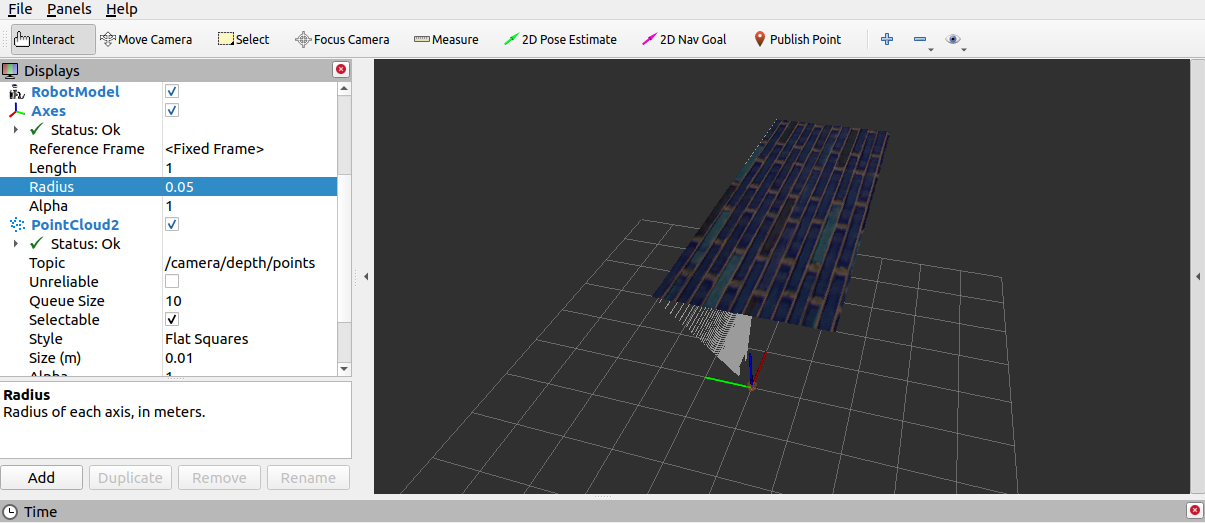

问题:在rviz中显示时错位。

原因:在kinect中图像数据与点云数据使用了两套坐标系统，且两套坐标系统位姿并不一致。

解决:

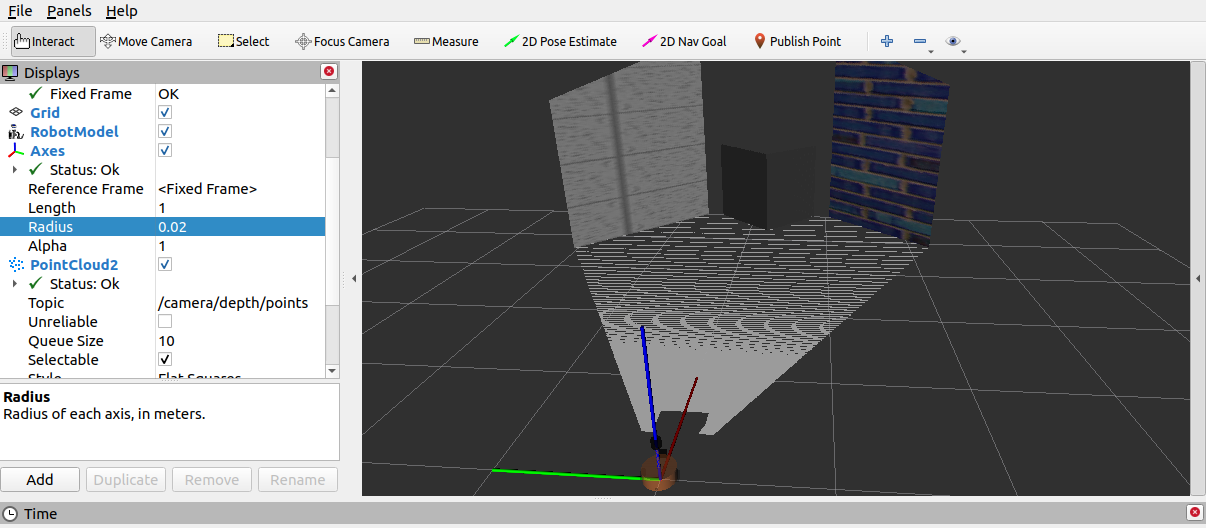

1.在插件中为kinect设置坐标系，修改配置文件的<frameName>标签内容：

<frameName>support_depth</frameName>

2.发布新设置的坐标系到kinect连杆的坐标变换关系，在启动rviz的launch中，添加:

<node pkg="tf2_ros" type="static_transform_publisher" name="static_transform_publisher" args="0 0 0 -1.57 0 -1.57 /support /support_depth" />

3.启动rviz，重新显示。
