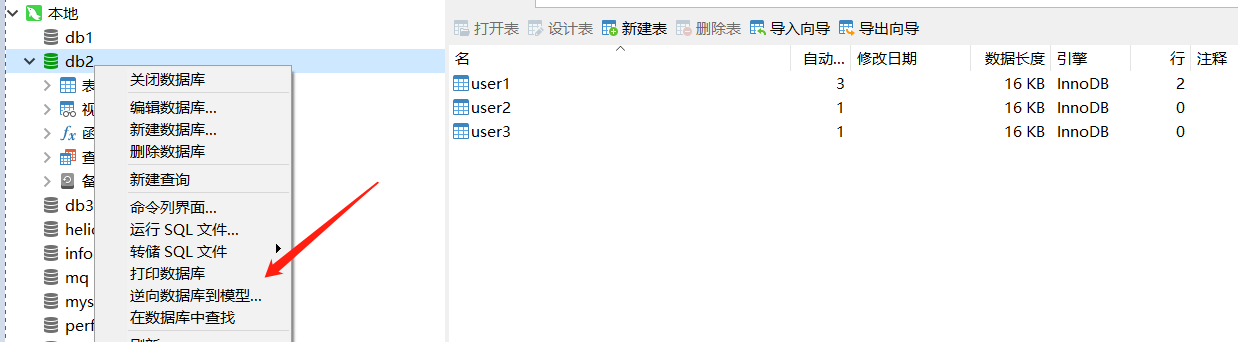

1、已建库逆向数据库模型





2、编辑表之间的关系

由于现在都不再创建外键，逆向生成的模型是没有关联关系的，需要手动添加关系

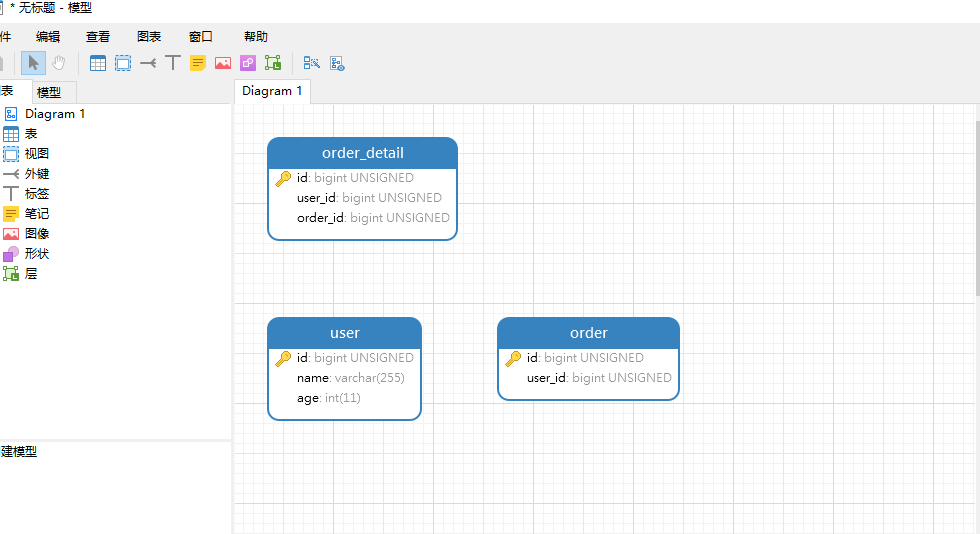

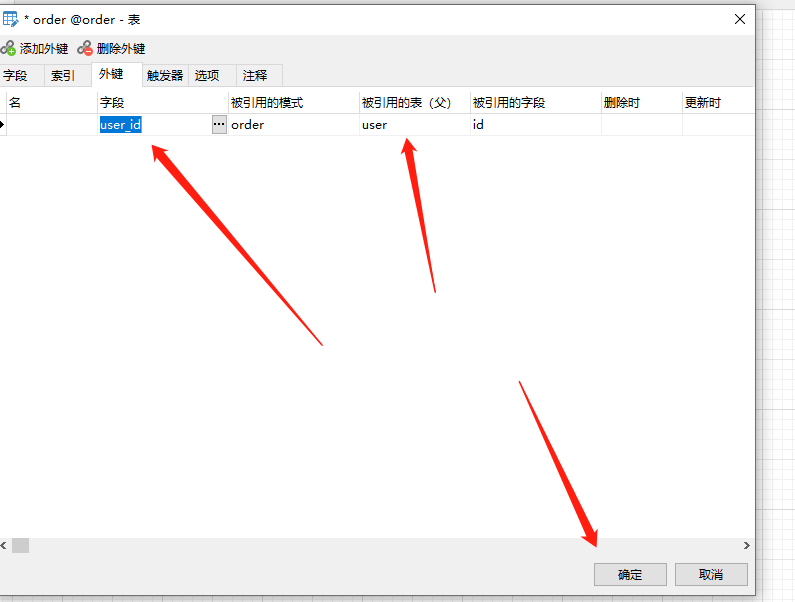

添加外键

 E-R图会建立外键关系

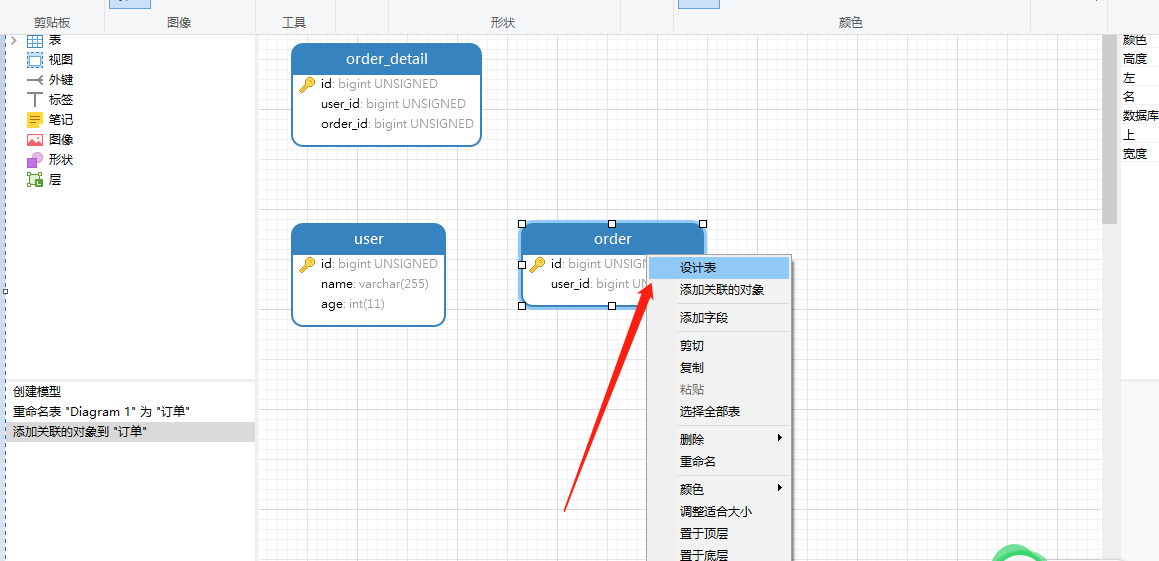

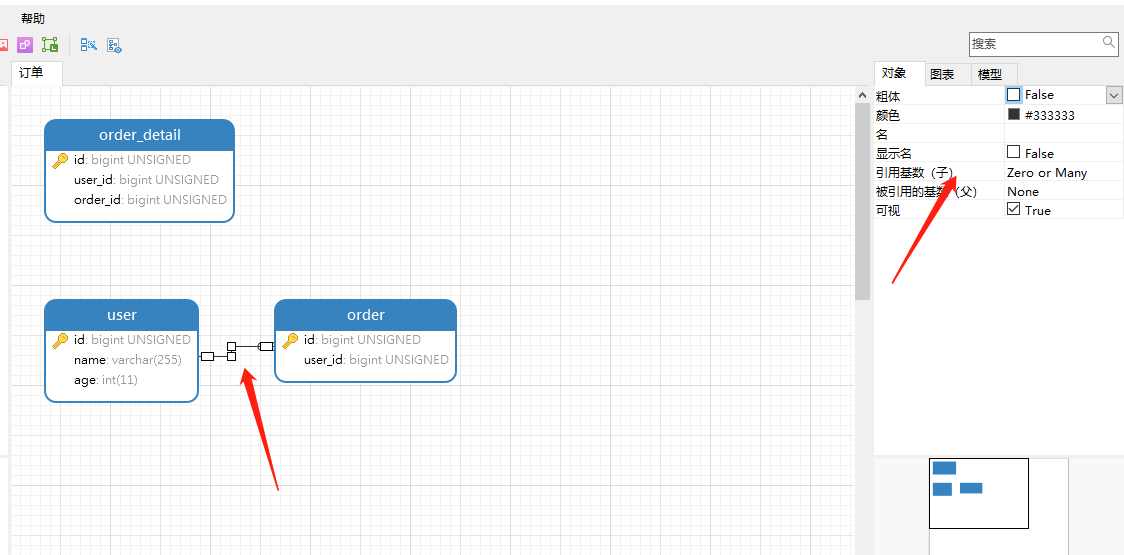

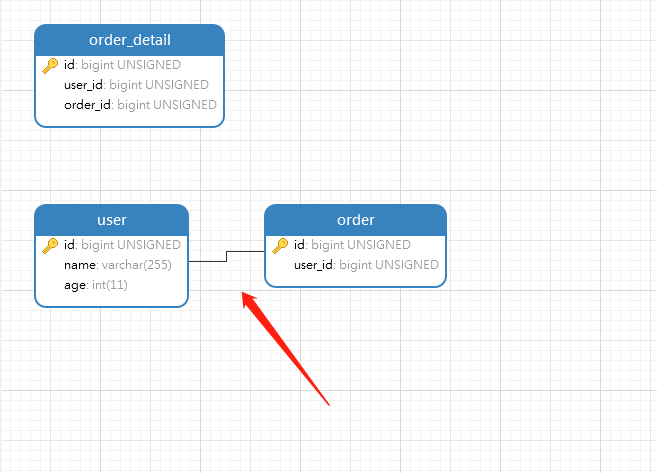

选中连接线， 设置对应关系，会形成不同的箭头

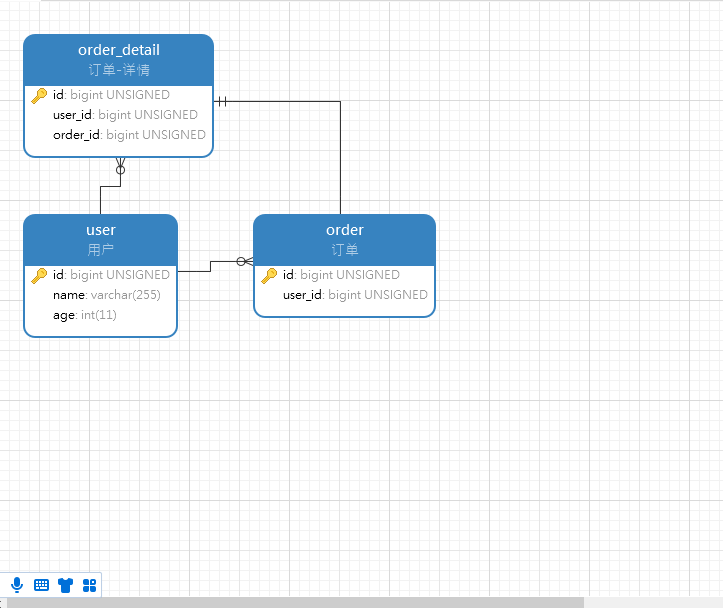

示例表关系

• user：order  1对多
• user：order_detail 1对多
• oder：order_detail：1对1

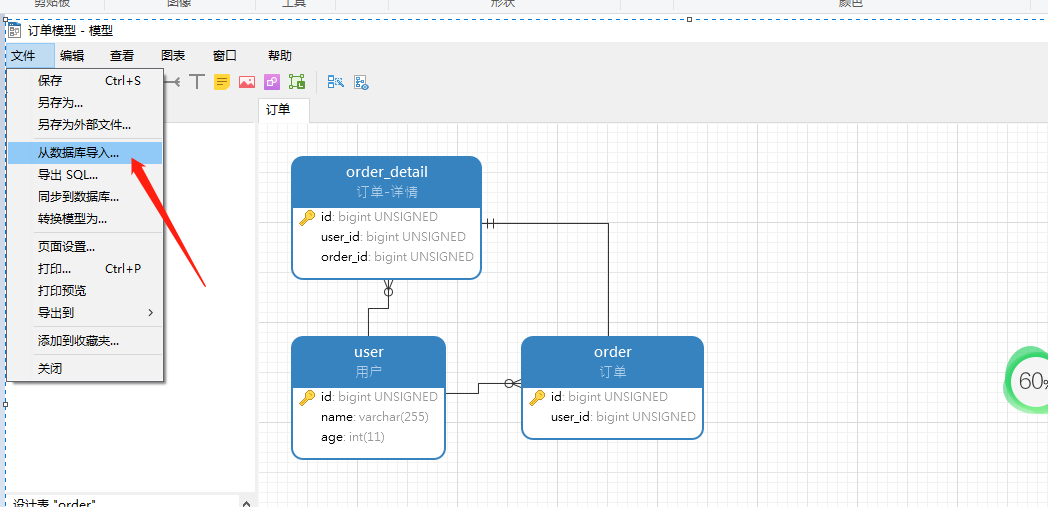

 3、新表导入

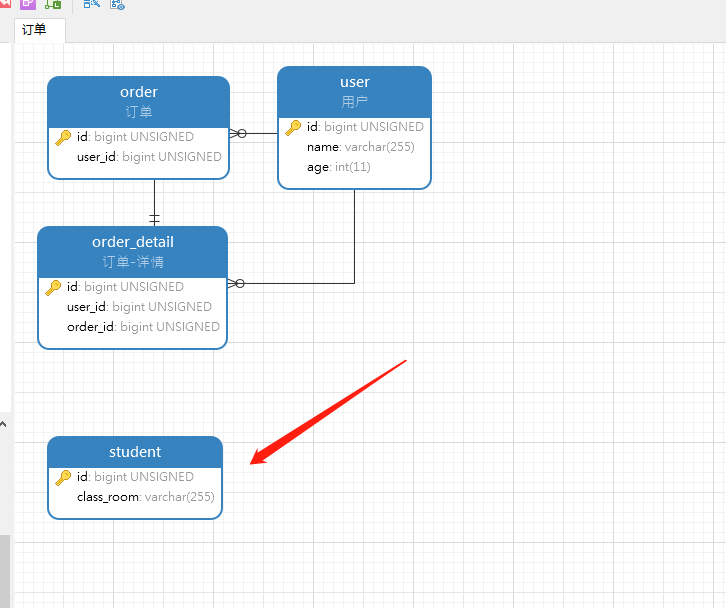

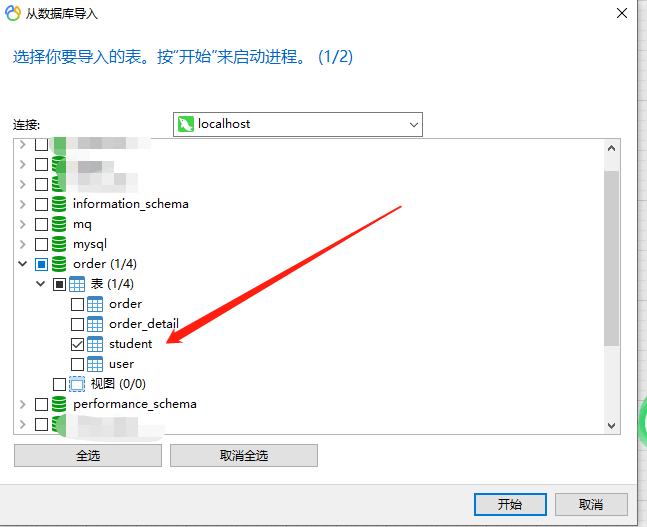

导入新表student







4、保存为本地文件

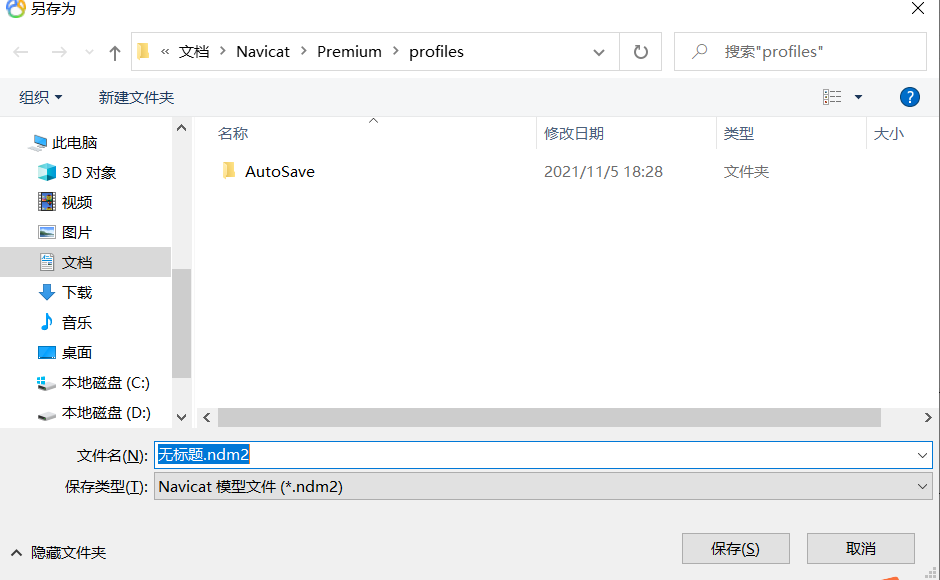

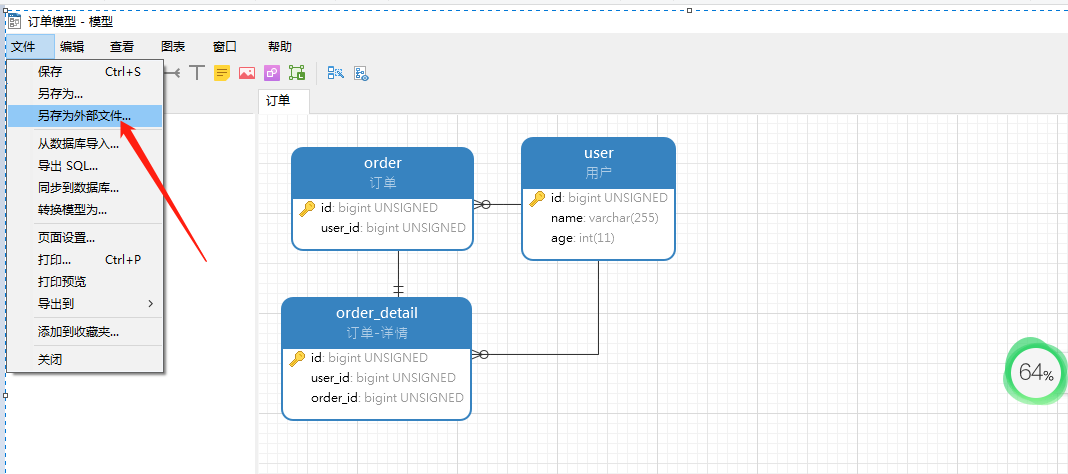

另存为外部文件



生成ndm2文件

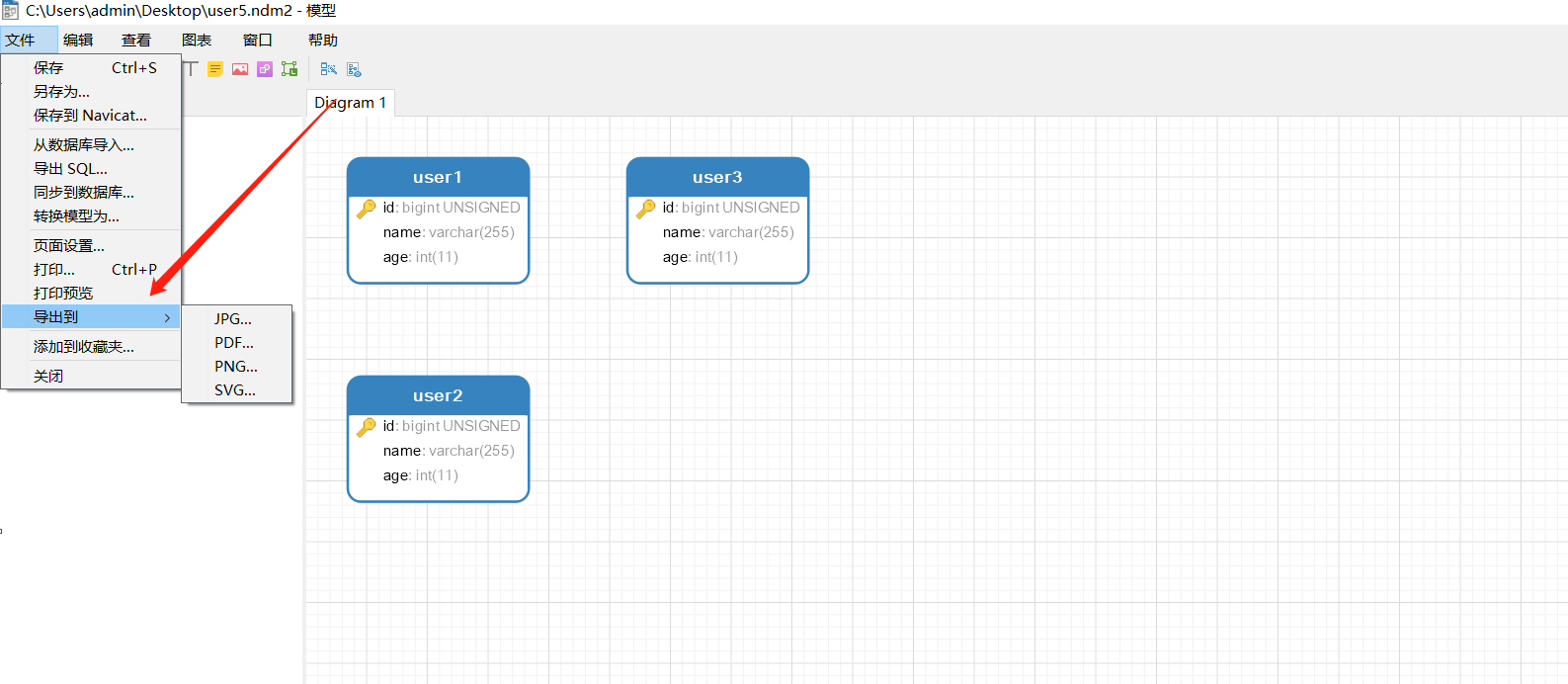

4、输出为图片

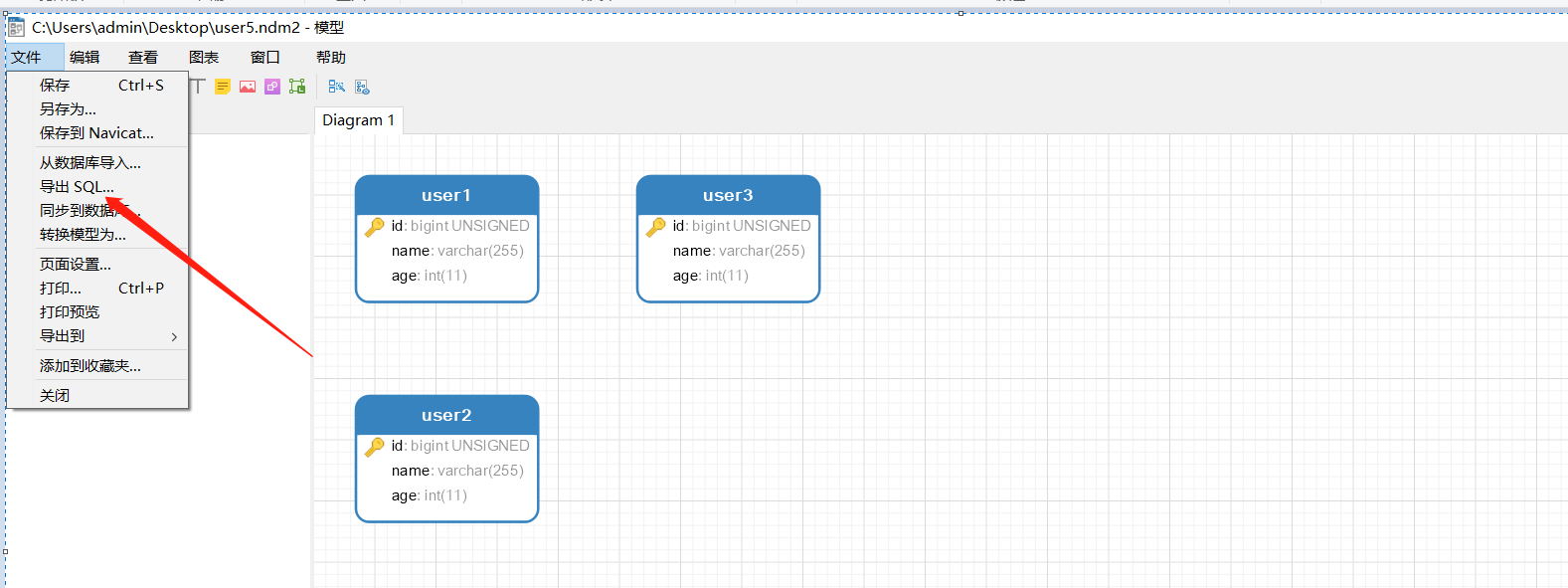

 5、导出sql

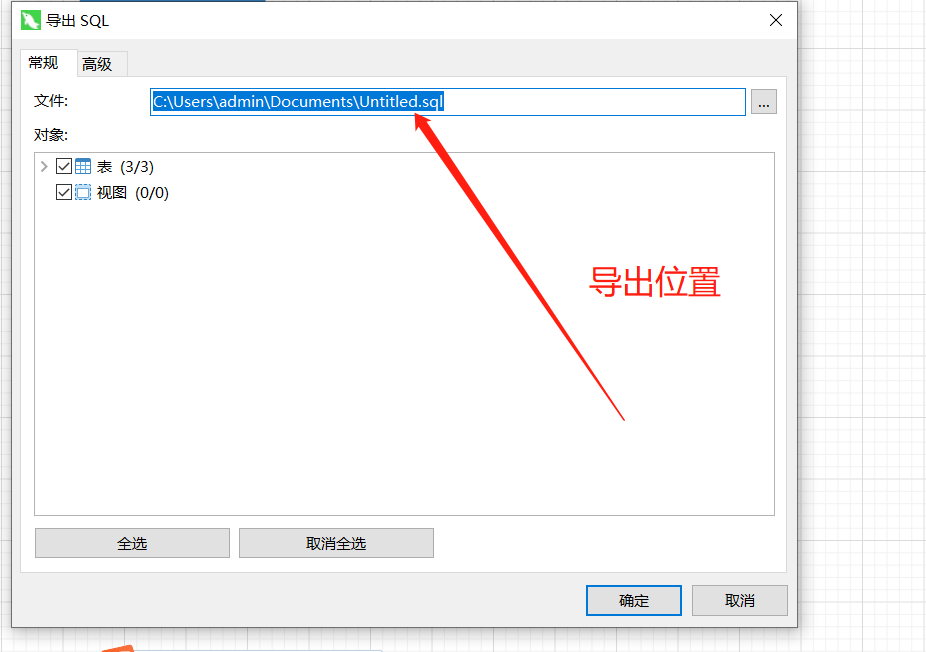

 点击确定后，生成sql文件。
