第 4 篇：「外围能力三件套」—— 浏览器、搜索与数据可视化管线

系列：OpenManus 源码级深度解读（master @ 3309bf4e416fb1c74b008f3e86494439a31bad53）
本篇覆盖：DeepWiki ch5.2（Browser Tool）/ ch5.3（Web Search）/ ch5.5（Data Visualization）
核心源码：app/agent/browser.py（114 行）、app/tool/web_search.py（418 行）、app/tool/crawl4ai.py（269 行）、app/tool/chart_visualization/data_visualization.py（263 行）、app/tool/chart_visualization/chart_prepare.py（38 行）
阅读本文你将了解： 为什么"浏览器能力"其实是一个 MCP 插件而不是内置工具；四引擎搜索的三层重试如何编排；Python 图表为什么要绕道 Node.js 子进程渲染；以及这一篇里埋着的三个真实 bug——包括一个会误导 LLM 传错参数的 schema 错误。

1. 内核之外：能力靠生态补齐

01 篇拆执行引擎时有一条重要发现：Manus 的默认四工具（app/agent/manus.py:57-64）里没有浏览器、没有搜索。这和多数人的直觉相反——一个"通用 Agent"，怎么会不自带上网能力？

答案是 OpenManus 的能力哲学：内核只保留最稳定的能力（代码、文件、人机问答），高频变化的外围能力靠动态挂载。浏览器走 MCP 插件（uvx browser-use --cli-mcp，无配置时自动拉起，app/agent/manus.py:83-99），搜索是独立工具类，可视化是独立的双工具管线。这一篇把三件套逐个解剖，重点不在功能演示，而在它们各自解决"内核如何与易变能力解耦"这个同一命题的不同手法。

2. 浏览器：一个披着 Agent 外衣的 MCP 插件

BrowserAgent 的类声明只有 31 行（app/agent/browser.py:83-114），全部秘密在继承链和初始化参数里：

# app/agent/browser.py:95-103
async def initialize(self) -> None:
    await super().initialize(
        connection_type="stdio",
        command="uvx",
        args=["browser-use", "--cli-mcp"],
        server_id="browser_use",
        tool_name_prefix=False,
    )
    self.available_tools.add_tool(Terminate())

它继承自 MCPAgent（05 篇主角），initialize() 做的事是：用 stdio 方式把 uvx browser-use --cli-mcp 当作 MCP 服务器拉起——uvx 会自动从 PyPI 安装并运行 browser-use 的 CLI MCP 模式，BrowserAgent 的全部浏览器能力（导航、点击、截图）都来自这个外部进程暴露的 MCP 工具。tool_name_prefix=False 让远端工具保持原始名字（不加 mcp_browser_use_ 前缀），system_prompt 里教的 browser_exec/browser_screenshot 正是 browser-use CLI 的工具名（app/agent/browser.py:88-93）。

所以"浏览器 Agent"的真实身份是：一个把 browser-use 项目当能力包加载的薄壳。OpenManus 自己不写一行 Playwright 调用。这与 01 篇的发现完全对上：Manus 无浏览器配置时自动 uvx browser-use --cli-mcp（app/agent/manus.py:83-99），BrowserAgent 只是把这个隐式行为做成了显式的独立入口。run() 里的懒初始化（app/agent/browser.py:111-114，sessions 空则补 initialize）延续了"构造与初始化分离"的框架惯例。

有意思的是并存着另一条浏览器路径：BrowserContextHelper（app/agent/browser.py:19-80）面向的是沙箱内的 sandbox_browser 工具（常量定义在 app/agent/browser.py:16）——那是 Docker 沙箱里跑 VNC 浏览器的方案（06 篇展开）。两条路径的存在说明浏览器能力经历过架构迁移：从内置沙箱浏览器迁向 browser-use MCP 插件，BrowserContextHelper 是旧路径的遗迹，现在主要服务于 SandboxAgent。它的截图注入手法仍然值得一看：

# app/agent/browser.py:61-67
if self._current_base64_image:
    image_message = Message.user_message(
        content="Current browser screenshot:",
        base64_image=self._current_base64_image,
    )
    self.agent.memory.add_message(image_message)
    self._current_base64_image = None  # Consume the image after adding

截图作为带 base64 的 user 消息插入 memory，插完立即置 None——"用后即焚"防止同一张截图在后续每一步重复进入上下文（token 灾难）。这个 consume-once 模式是多模态 Agent 管理视觉上下文的通用手法，配合 02 篇讲的 format_messages 把 base64_image 转成 OpenAI image_url content（app/llm.py:304-339），构成完整的截图进 LLM 链路。

3. WebSearch：四引擎回退链的三层重试

WebSearch（app/tool/web_search.py:156-408）的结构是"一个工具门面 + 四个引擎实现 + 一个内容抓取器"。核心韧性设计是引擎回退链：

# app/tool/web_search.py:360-385（节选）
def _get_engine_order(self) -> List[str]:
    preferred = ...  # 配置的主引擎，默认 google
    fallbacks = ...   # 配置的回退列表，默认 DuckDuckGo→Baidu→Bing
    # 主引擎 → 回退引擎 → 剩余引擎
    engine_order = [preferred] if preferred in self._search_engine else []
    ...
    engine_order.extend([e for e in self._search_engine if e not in engine_order])

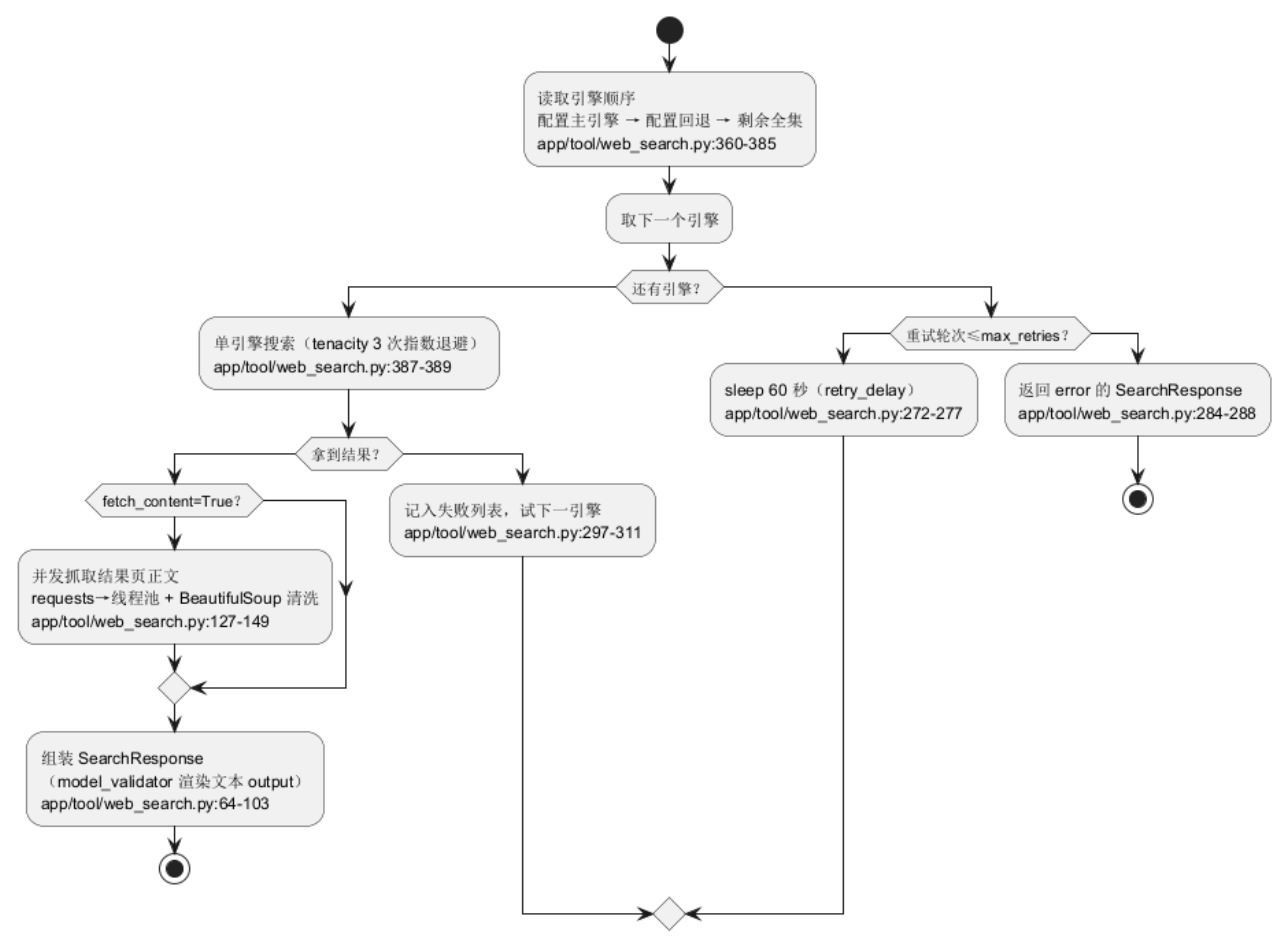

优先级合成规则：配置主引擎打头，配置回退引擎随后，字典里剩下的引擎兜底（app/tool/web_search.py:383）——即使配置写漏了，四个引擎也都会被尝试。这个"配置优先、全集兜底"的顺序合成是个值得抄的小模式。整条回退链的执行顺序如下图：

在这里插入图片描述

这张流程图把三层重试的时间尺度画在了一条路径上：单引擎框内的 tenacity 循环管秒级抖动，"试下一引擎"的分支管分钟级单点故障，外层的 60 秒休眠管小时级限流。注意失败路径的成本结构——最坏情况（四引擎 × 3 次重试 × 3 轮）会产生 36 次 HTTP 尝试外加 3 分钟休眠，全部发生在一次工具调用的观察值等待里，Agent 的 LLM 请求此时是挂起的；生产部署把这个时间预算显式纳入考量（第 7 节）。

重试分三层，各自语义不同：

  1. 单引擎内重试：_perform_search_with_engine 挂 tenacity 装饰器，3 次 + 1~10 秒指数退避（app/tool/web_search.py:387-389）——对付单引擎的偶发抖动；
  2. 跨引擎回退：_try_all_engines 按顺序逐个试，某个引擎成功立即返回（app/tool/web_search.py:290-327）——对付单引擎的持续故障（如 Google 被墙）；
  3. 全链休眠重试：四个引擎全挂时睡 retry_delay（默认 60 秒）再来一轮，最多 max_retries（默认 3）轮（app/tool/web_search.py:252-282）——对付临时限流（两个参数都来自 02 篇讲过的 SearchSettings，app/config.py:45-52）。

三层各管一个时间尺度的故障：秒级抖动、分钟级单点故障、小时级区域限流。这个分层值得直接搬进任何多供应商容错设计。

内容补全路径是可选项：fetch_content=True 时对每个结果页并发抓取（asyncio.gather，app/tool/web_search.py:329-350），WebContentFetcher.fetch_content 用 requests 丢进线程池避免阻塞事件循环（app/tool/web_search.py:127-129），BeautifulSoup 剥掉 script/style/header/footer/nav 后取纯文本，截断到 10000 字符（app/tool/web_search.py:138-149）。

结构化响应是本文件的精品：SearchResponse 继承 ToolResult，用 Pydantic model_validator(mode="after") 在校验后自动把结构化结果渲染成给 LLM 看的文本 output（app/tool/web_search.py:64-103）——一份结构化数据、两种视图：模型看文本，代码看字段。但这里有一个幽灵字段：

# app/tool/web_search.py:261-263
return SearchResponse(
    status="success",
    ...
)

SearchResponse 及其父类都没有 status 字段，Pydantic v2 对未声明字段默认 ignore，所以这行不报错但也完全无效——一个想表达"成功状态"却没落地的字段。它无害，却是"改了返回结构忘了改调用方"的典型残留，代码评审时这类静默丢弃最该被 lint 出来。

4. Crawl4aiTool：为 LLM 定制的内容抽取

Crawl4aiTool（app/tool/crawl4ai.py:16-100+）接的是 Crawl4AI 库，卖点是输出干净的 Markdown（相对 WebSearch 里 BeautifulSoup 的纯文本抽取，保留了标题/列表/链接结构，对 LLM 更友好），支持一次多 URL、JS 重站点。实现上是薄封装：URL 校验（_is_valid_url，非法跳过并告警，app/tool/crawl4ai.py:90-99）→ 库调用 → ToolResult 打包，限流参数 timeout 5-120 秒、word_count_threshold 都在 schema 里约束（app/tool/crawl4ai.py:43-60）。

选型上 WebSearch 的 fetch_content（纯文本、快、零浏览器）和 crawl4ai（Markdown、可处理 JS 渲染、慢）是互补而非竞争关系，schema 描述里各自的教学文案也引导模型按需选择——又一次"工具描述即提示词"（03 篇第 9 节）。

execute 内部有几个值得点名的实现细节。延迟导入：from crawl4ai import ... 写在 execute 函数体内而非模块顶（app/tool/crawl4ai.py:102-108）——crawl4ai 拖着 playwright 一大家子依赖，顶层 import 会让不用爬虫的部署直接启动失败，放进函数体把依赖成本转嫁给"真的用到这个工具"的运行时刻，这是重依赖工具的标准手法（对比 03 篇 PythonExecute 的顶层 import，两种选择各有代价）。双配置分离：BrowserConfig 管浏览器（headless chromium、忽略 HTTPS 证书错误、app/tool/crawl4ai.py:111-117），CrawlerRunConfig 管单次爬取（CacheMode 二态、iframe 处理、去浮层、剔除 script/style、wait_until="domcontentloaded"，app/tool/crawl4ai.py:120-129）——domcontentloaded 而非 networkidle 意味着宁可早返回也不等长尾请求，与 timeout 上限 120 秒共同构成"快而糙"的取舍。串行而非并发：多 URL 用 for 循环逐个 crawler.arun（app/tool/crawl4ai.py:136-137），每个 URL 独立计时（app/tool/crawl4ai.py:140-145）——没有用 asyncio.gather，N 个 URL 就是 N 倍墙钟时间；对一个自称高性能的爬虫封装来说，这是最容易被吐槽的实现选择，好在共享同一个浏览器实例（AsyncWebCrawler 的上下文管理器在循环外，app/tool/crawl4ai.py:136），省掉的是每 URL 的浏览器冷启动。

5. 数据可视化：两工具接力的跨语言管线

可视化是本篇结构最奇特的部分：它不是"Python 画图"，而是 Python 准备数据 → Node.js 渲染图表的两段式管线，由两个工具接力：

第一棒 visualization_preparation（app/tool/chart_visualization/chart_prepare.py:4-38）：继承自 NormalPythonExecute（PythonExecute 的变体），让 LLM 写 Python 代码完成数据清洗，把每个待画图的数据集存成 csv，并生成一份 json 清单（格式 {"csvFilePath": ..., "chartTitle": ...}）。代码怎么清洗数据由模型自由发挥，唯一的硬约束是 json 的落盘格式——写在 38 行的 code 参数描述里（app/tool/chart_visualization/chart_prepare.py:20-34），又一份巨型提示词型 schema。

第二棒 data_visualization（app/tool/chart_visualization/data_visualization.py）：读 json 清单 → pandas 读 csv 转记录集（app/tool/chart_visualization/data_visualization.py:97-113）→ 并发调用 invoke_vmind → 输出 png/html 图表。核心在 invoke_vmind：

# app/tool/chart_visualization/data_visualization.py:244-255（节选）
process = await asyncio.create_subprocess_exec(
    "npx", "ts-node", "src/chartVisualize.ts",
    stdin=asyncio.subprocess.PIPE, stdout=...,
    cwd=os.path.dirname(__file__),
)
input_json = json.dumps(vmind_params, ensure_ascii=False).encode("utf-8")
stdout, stderr = await process.communicate(input_json)

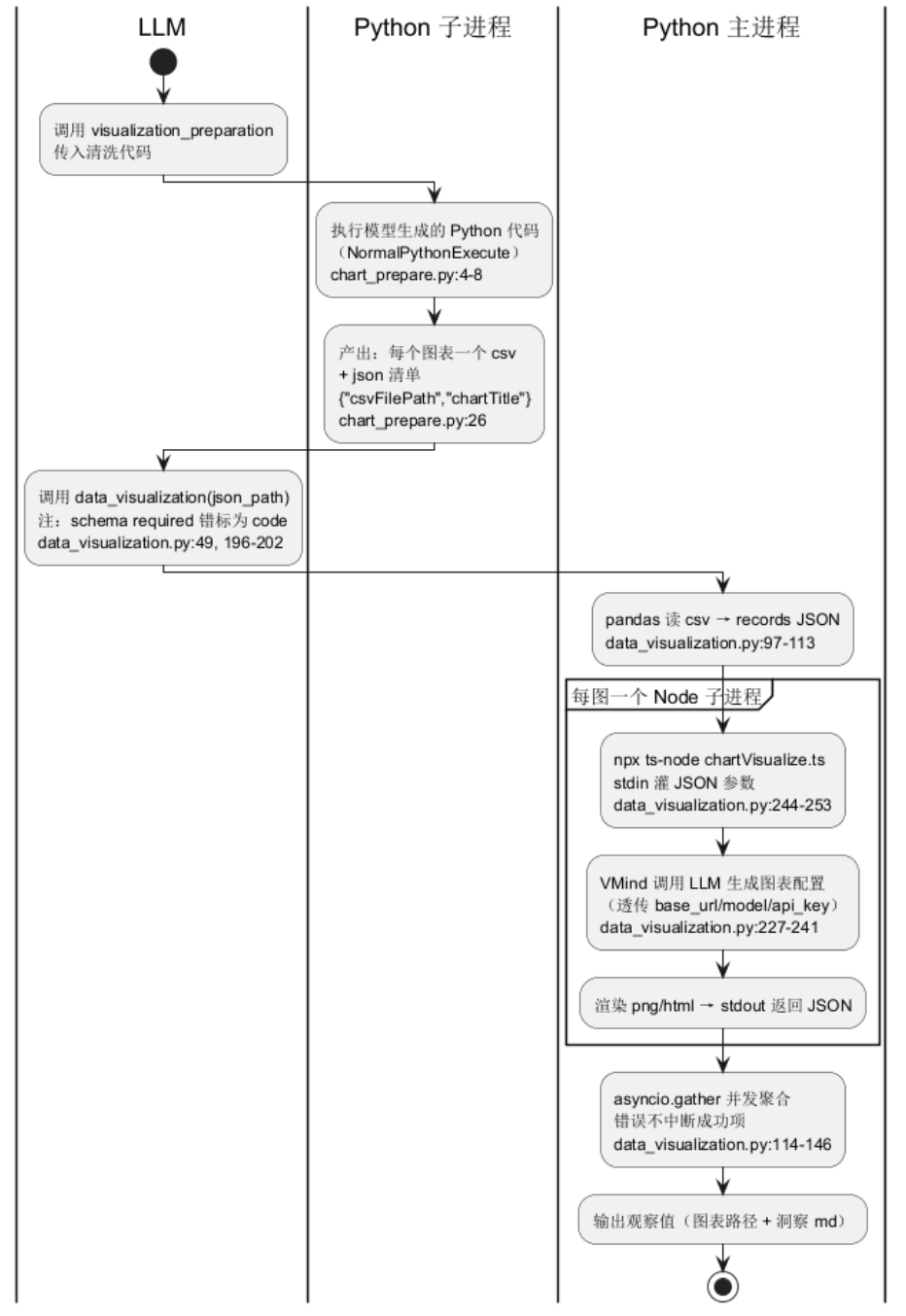

每张图起一个 Node 子进程，参数从 stdin 灌 JSON，结果从 stdout 读 JSON（app/tool/chart_visualization/data_visualization.py:244-261）。chartVisualize.ts 内部用的是 VMind——字节跳动 VisActor 生态的智能可视化库。为什么要绕道 Node？因为 VMind 只有 JS 实现，而它的"数据→图表配置"智能推荐能力没有对等替代品。为了借用一个 JS 生态的库，付出的代价是：部署端多出 Node.js + ts-node 依赖、每图一个进程的启动开销、跨进程序列化的调试成本——这是一个明确意识到代价仍然选择的功能性妥协，理由写在了架构上：图表质量优先于部署简单。两棒接力的完整管线如下图：

在这里插入图片描述

泳道图里有两个部署敏感点：一是管线横跨 Python 主进程、模型生成的任意代码、Node 子进程三个执行域，只有中间的 csv/json 文件契约是稳定接口——任何一端的实现都可以独立替换，这是两段式设计的真正收益；二是 partition 内部的 VMind 环节自带一次 LLM 调用（配置透传），意味着这条管线对 LLM API 的依赖是两处（Python 侧写清洗代码 + Node 侧生成图表配置），故障排查时要先分清是哪一端的 LLM 出了问题。

另一个值得注意的细节：VMind 本身需要 LLM 生成图表配置，所以 invoke_vmind 把 Python 侧的 LLM 配置（base_url/model/api_key）透传给 Node 侧（app/tool/chart_visualization/data_visualization.py:227-231）——一次数据可视化实际消耗两次 LLM 调用（Python 侧写清洗代码、Node 侧生成图表配置），计费和延迟都翻倍，部署文档若不明说，用户很容易对"画张图怎么这么慢"感到困惑。

6. 一个会误导 LLM 的 schema 错误

本篇最重要的 bug 在 data_visualization 的参数 schema 里：

# app/tool/chart_visualization/data_visualization.py:23-49（节选）
parameters: dict = {
    "type": "object",
    "properties": {
        "json_path": {...}, "output_type": {...},
        "tool_type": {...}, "language": {...},
    },
    "required": ["code"],   # ← execute 的签名里根本没有 code
}

properties 声明的是 json_path 等四个参数，required 却写着 ["code"]——而 execute() 的真实签名是 execute(json_path, output_type, tool_type, language)（app/tool/chart_visualization/data_visualization.py:196-202）。LLM 读到 schema 会认为必须传一个 code 字符串参数，json_path 反而看起来是可选的。最可能的实际后果是模型同时传 code（被忽略）和 json_path，或者只传 code 然后工具报错"缺少 json_path"——错误信息又不会指出 schema 本身错了，模型会反复重试传参。手写 JSON Schema 模式（03 篇第 2 节）的维护风险在这里兑现了：schema 与函数签名之间没有任何机制保证一致，全靠人肉对齐。同文件还有个小彩蛋：方法名 add_insighs 拼写错误（app/tool/chart_visualization/data_visualization.py:148）。

7. 生产视角与小结

三件套的生产注意事项汇总：浏览器路径首选 browser-use MCP 插件（BrowserContextHelper 是旧架构遗迹，新代码不要基于它扩展）；搜索的 60 秒全链休眠发生在工具调用的观察值等待里——Agent 一轮 step 可能因此挂一分钟以上，生产上应把 retry_delay 调小、把重试轮数交给上层 Agent 循环消化（app/tool/web_search.py:223-232）；可视化管线部署前必须显式检查 npx ts-node 可用，否则工具只会在运行时报 Node.js Error（app/tool/chart_visualization/data_visualization.py:261），并尽快修掉 required: ["code"]（app/tool/chart_visualization/data_visualization.py:49）。

回到本篇的母题——内核与易变能力的解耦。三个模块给出了三种答案：浏览器把整块能力外包给 MCP 插件（连进程都是外部的）；搜索用"配置 + 回退链 + 全集兜底"把供应商不确定性关进工具内部；可视化用子进程把语言生态差异关在管线边界上。三种手法共同的底层逻辑：主进程只认稳定契约（MCP 协议 / 引擎接口 / stdin-stdout JSON），不稳定的东西留在边界之外。

下一篇解剖让浏览器插件成为可能的机制本身：MCP。OpenManus 既是 MCP 客户端（消费 browser-use、文件系统等外部工具），又是 MCP 服务端（把自己的 bash/editor 暴露给 Claude Desktop 等外部 Agent），run_mcp.py 甚至同时扮演两者——一条自举回路。

关键源码事实：

#事实位置
1BrowserAgent 继承 MCPAgent，浏览器能力 = uvx 拉起的 browser-use CLI MCP 插件app/agent/browser.py:95-103
2BrowserAgent.run() 懒初始化（sessions 空则补连接）app/agent/browser.py:111-114
3截图注入 memory 后立即置 None（consume-once 防重复计费）app/agent/browser.py:61-67
4BrowserContextHelper 面向沙箱浏览器（旧路径遗迹），依赖 sandbox_browser 工具app/agent/browser.py:16-19
5引擎顺序 = 配置主引擎 → 配置回退 → 字典剩余全集兜底app/tool/web_search.py:360-385
6三层重试：单引擎 tenacity×3 / 跨引擎顺序回退 / 全链 sleep 60s × 3 轮app/tool/web_search.py:387-389, 290-327, 252-282
7fetch_content 用 requests 丢线程池 + BeautifulSoup 清洗 + 10000 字符截断app/tool/web_search.py:127-149
8SearchResponse 用 model_validator 把结构化结果渲染成文本 output（一份数据两种视图）app/tool/web_search.py:64-103
9status="success" 是幽灵字段：未声明、Pydantic v2 静默忽略app/tool/web_search.py:261-263
10可视化两工具接力：Python 清洗出 csv+json → Node npx ts-node 渲染（VMind）app/tool/chart_visualization/chart_prepare.py:4-38（对照 data_visualization.py:244-261）
11LLM 配置透传给 Node 子进程：一次可视化消耗两次 LLM 调用app/tool/chart_visualization/data_visualization.py:227-231
12schema required: ["code"] 与 execute 签名（json_path）不符，误导 LLM 传参app/tool/chart_visualization/data_visualization.py:49, 196-202
13方法名拼写错误 add_insighsapp/tool/chart_visualization/data_visualization.py:148
14多图并发 asyncio.gather，错误聚合不中断成功项app/tool/chart_visualization/data_visualization.py:114-146
