当文本遇见图像、音频撞上视频，你的RAG系统真的“看”懂数据了吗？多模态可视化不是锦上添花，而是复杂数据集的“透视镜”——这篇文章将带你用眼睛思考，用图表说话，彻底告别“黑盒RAG”的盲人摸象！

目录

1. 数据质量可视化巡检：不做“瞎子”开发
2. 跨模态嵌入空间降维：看看向量到底混没混
3. 检索链路全链路追踪：别让RAG变成黑盒传送门
4. 注意力与相关性热力图：模型到底在看哪？
5. 交互式知识图谱构建：把多模态数据织成一张网
6. 可视化避坑与边界：漂亮的图表也会说谎

---

嗨，大家好呀，我是你的老朋友精通代码大仙。接下来我们一起学习 《大模型RAG生成式AI开发实战》38.[第4章 多模态RAG] 多模态数据可视化：探索复杂数据集的技巧

是骡子是马，拉出来遛遛——数据也是一样，不“拉出来看看”，你永远不知道自己的RAG系统喂的是精粮还是杂草。

我知道很多小伙伴的现状：一上手多模态RAG，急着搭Milvus、调Prompt、跑大模型，书还没读两页就想去参加科举。结果呢？召回的内容驴唇不对马嘴，生成的答案指鹿为马。折腾三天三夜，头发薅掉一把，最后发现是训练集里一半图片都是 broken image，文本解析出来全是乱码。要是早点做可视化巡检，何至于此？今天咱们就聊聊，怎么用可视化这把“手术刀”，剖开那些看似光鲜的多模态数据集，让你的RAG开发不再像闭着眼睛开赛车。

---

1. 数据质量可视化巡检：不做“瞎子”开发

点题

多模态数据是什么？是文本、图像、音频、视频的大杂烩。这玩意儿就像一个没盖盖子的火锅，什么菜都往里涮。你要是不先拿双筷子拨弄拨弄，直接端起锅就往嘴里倒，烫着嘴还是小事，吃到半生的窜稀才是大事。数据质量可视化巡检，就是这第一双筷子——在训模型、搭管线之前，先把数据的底细摸清楚。

痛点分析

新手最容易犯的毛病，我称之为“拿来主义信仰”。从网上扒拉个图文对数据集，或者从公司知识库里导出一堆PDF和图片，看都不看，直接往向量数据库里塞。心里默念：“开源数据集嘛，肯定有人验过货。” 醒醒吧兄弟，开源数据集也是人做的，人就会犯错。

我见过最离谱的案例是什么？一个做电商客服RAG的团队，导了十万张产品图配说明书。跑了一个月，总觉得检索不准。最后逼不得已，把图片一张张点开看，差点没背过气去——里面15%的图因为下载超时，存成了1x1像素的空白占位符。文本侧更魔幻，PDF转文字的时候格式全崩，“注意事项”变成了“注 意 事 项”中间夹了二十个换行符。这种数据拿去训CLIP或者做多模态检索，相当于给模型喂沙子，还怪模型消化不了？

更隐蔽的是图文不匹配。你以为图是猫，文也是猫？错，爬虫的时候Alt标签是“猫咪卖萌”，图片其实是网站404的错误提示图。这种“挂羊头卖狗肉”的样本混在训练集里，模型能学对才怪。错误做法就是写个转向量脚本，无脑跑一遍，只看最终的Accuracy，低了就觉得是数据量不够，继续加更多的“垃圾”，完美陷入“垃圾进，垃圾出”的死亡螺旋。

解决方案/正确做法

咱得建立可视化巡检的三板斧，不用多高深，会看图就行。

第一斧，单模态分布直方图。把所有图片的分辨率拉出来，画个直方图。如果横轴上突然冒出来一簇32x32以下的“侏儒图”，立即拉响警报。文本侧呢，画个Token长度的箱线图。如果发现中位数只有2个token，那肯定是解析脚本把整页文字当成乱码给过滤了。这斧子下去，80%的低级错误当场现形。

第二斧，图文对齐散点图。横轴放图像的某个底层特征，比如颜色直方图的均值；纵轴放文本的情感极性或者关键词TF-IDF值。如果两者完全随机分布，像一盘散沙，那说明图文大概率没对上。更直接的办法是计算图文相似度矩阵，画成热力图，看对角线是不是明显比周围亮。要是不亮，你的数据集就是一盘假CP，硬凑的。

第三斧，异常检测可视化。用孤立森林或者简单的K-Means，把离群点揪出来画在图上。这些点要么是损坏文件，要么是标注错误。人眼对离群点特别敏感，一个红点在一片蓝点里，你不可能看不见。

来看看正确案例。还是那十万张电商图，团队先画了分辨率散点图，左下角一簇“侏儒图”被标得通红。定位一看，全是下载失败的占位符。清洗掉这批数据，再重新训模型，Recall@5直接涨了8个百分点。可视化这活儿，前前后后没花半天时间，却省了三天的无脑Debug。ROI高到离谱。

小结

数据不体检，模型就生病。可视化巡检是多模态RAG的第一道闸门，花半天看清数据，能省你后面半个月的调参眼泪。

---

2. 跨模态嵌入空间降维：看看向量到底混没混

点题

多模态RAG能跑起来的核心假设是什么？是图像和文本在向量空间里说的是同一种“数学方言”。图片里的“狗”和文本里的“狗”，在768维空间里应该抱成一团。但理想很丰满，现实很骨感。降维可视化就是把这个高维空间“啪”地一声拍扁成2D，让你肉眼检查：它们到底是相亲相爱一家人，还是分居两地老死不相往来。

痛点分析

新手有个特别深的迷思，觉得“用了CLIP就天下大同了”。开源CLIP在通用域确实能打，但一到垂直领域，比如医疗影像配病历、工业零件配检测报告，立马水土不服。可新手不信邪，总觉得是大厂出品，必属精品，不准一定是我后续Prompt写得不够骚。

我给你讲个真实案例。有个做工业质检RAG的老弟，输入零件照片，想检索维修手册里的文本说明。他把图片和手册句子都编码成768维向量，做了UMAP降维，结果一画出来，傻眼了——蓝色的图像点全挤在左下角，红色的文本点全在右上角，中间隔着一条银河。这意味着，哪怕是最相关的图和文，在向量空间里也隔着十万八千里。你的检索能准？那才叫见了鬼。他一开始还死磕Prompt，疯狂加“请根据以下图片和文本认真回答”，相当于对着两条平行线喊“你们快相交”，有用吗？

错误想法就是把降维结果当“艺术照”，看一眼觉得挺美就关了，从不思考这图在告诉你什么。或者更糟糕的，根本不做这一步，一直闷在黑盒里调参。

解决方案/正确做法

第一步，选对降维算法。t-SNE适合观察局部聚类，像显微镜；UMAP更看重全局结构，像航拍无人机。数据量大优先UMAP，几千条以内t-SNE也行。别逮着一个就用到死。

第二步，也是最最关键的，设计着色逻辑。千万别随机着色，那会浪费你的视网膜。要按照“语义类别”来着色。比如所有“螺丝”类的图和文都标红，“螺母”类都标蓝。看图的时候，重点不是红蓝好不好看，而是同一颜色的图和文点有没有混在一起。如果红蓝点各自抱团，说明模态间的鸿沟比语义差异还大，你的编码器需要领域微调了。

第三步，引入“桥梁样本”。人工挑选一些图文匹配绝佳的锚点样本，看它们在降维后是不是真的邻居。如果不是，说明你的向量空间连“标准答案”都放不对位置，别指望它能处理好模糊案例。

第四步，量化辅助。可视化是定性的，是侦察兵；别忘了召回率、mAP@K这些量化指标是正规军。用可视化发现问题，用量化验证修复效果，双管齐下。

看看修正后的案例。那位工业质检的老弟看到UMAP“楚河汉界”后，果断停止调Prompt，转而用领域数据对CLIP做LoRA微调。微调整完再看UMAP，红蓝点终于开始“你中有我，我中有你”了。这时候召回准确率从45%提到了82%。一张图，指明了正确的优化方向。

小结

向量空间不对齐，多模态RAG就是硬凑CP。降维可视化是验CP感情的试金石，分没分家，一眼就知道。

---

3. 检索链路全链路追踪：别让RAG变成黑盒传送门

点题

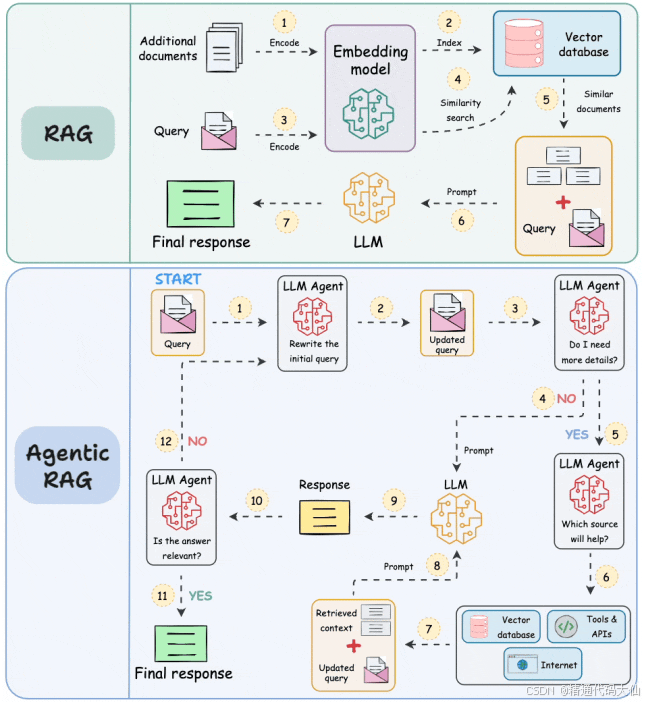

RAG不是单点作战，它是一条流水线。Query理解、向量化、向量召回、重排序、上下文组装、大模型生成，每多一步，黑盒就厚一层。全流程可视化就是给这条流水线装上监控摄像头，哪个环节掉了链子，翻录像就能抓包。

痛点分析

新手Debug RAG的方式特别原始——改个参数，跑一遍，看最终答案对不对。这就好比家里停电了，你只盯着灯泡看亮没亮，不去检查电表、开关、线路。灯泡不亮就换灯泡，线路老化了你换一百个灯泡也没用。

我举个例子。用户问：“这款红色运动鞋防水吗？” 系统召回了一堆白色运动鞋的图片，还有几条“透气但不防水”的文本，最终回答错误。这时候新手会怎么做？盲目提高Top-K，或者换更贵的重排序模型，甚至开始怀疑人生：“是不是GPT-4不够强，要换Claude？” 但如果可视化链路，你会发现真相层层崩坏：Query解析阶段把“红色”识别成了品牌名Red；向量检索阶段其实召回了红色鞋，但被重排序模型因为“防水”关键词打低分，排到了第20位；而上下文组装只取了Top-5，直接漏掉真相关键证据。病根在Query解析，你换什么重排序模型都是隔靴搔痒。

错误做法就是凭感觉换模型、加数据、调温度参数，像个无头苍蝇一样在参数空间里随机游走。时间都浪费了，问题还在原地。

解决方案/正确做法

咱们得搭一个检索链路看板，把每一步都暴露在阳光下。

阶段一，Query分析可视化。展示分词结果、NER实体识别、意图分类的置信度。如果“红色”被错标成品牌Red，这里一眼就能抓包，直接修NLP模块就行。

阶段二，召回可视化。用分组条形图展示Top-20候选的相似度分数。如果是多路召回（向量+关键词+图像），分色显示各路贡献。向量召回的蓝色条全都很短，关键词召回的红色条也没命中，那说明问题出在召回层，别去怪生成模型。

阶段三，重排序可视化。画一个重排序前后的对比，比如桑基图或者简单的并排条形图。看哪些候选被提了上来，哪些被压下去。如果正确的红色鞋在重排序后反而掉到了第15名，说明你重排序模型的特征权重有问题，可能过度信任了文本字段而忽略了图像特征。

阶段四，上下文窗口可视化。把最终塞进Prompt的图文块按顺序列出来，标上Token消耗。很多时候不是没召回对内容，而是上下文太长被截断了，关键信息在末尾被“咔嚓”一刀剪掉。看到这个，你就知道该上摘要或者做上下文压缩了。

正确做法就是每次迭代前，先看链路看板。精准定位，精准打击，不做无用功。哪里断了修哪里，这才是工程师该有的样子。

小结

RAG链路可视化是给系统装的行车记录仪，出了事故别瞎猜，直接翻录像，锤锤到肉。

---

4. 注意力与相关性热力图：模型到底在看哪？

点题

现在的多模态大模型越来越像个黑箱。你丢给它一张图和一句话，它“唰”地吐出一段文。但它到底“看”了图的哪里？是盯着关键证据，还是盯着背景里的无关Logo？注意力热力图就是给模型拍的X光片，让它的“小心思”无所遁形。

痛点分析

新手评估多模态RAG，只看最终生成文本的BLEU分或者人工打分。这种“结果导向”特别危险，因为模型完全可能靠猜、靠偏门、靠训练数据的记忆蒙对答案，而不是真的理解了图文关系。你今天没发现，明天上线就得翻车。

说个让我印象深刻的案例。有人问模型：“这张电路图中，电容C3的额定电压是多少？” 模型答：“16V。” 你看答案对了，挺开心。但当你画出Cross-Attention热力图后，血压直接飙升——模型根本没看C3的位置，它的注意力全在图例区域里“16V”这个通用标注上。也就是说，它不是在“定位元件再读值”，而是在玩“大家来找茬”，全局扫描找数字。这次运气好，图例里正好有个16V；下次换个没标图例的电路图，它立马开始瞎编，给你编个25V你都不知道。

错误思维就是“反正答案对了就行，管它怎么看出来的”。这在生产环境就是颗定时炸弹。模型没学会能力，只是记住了套路。

解决方案/正确做法

咱们得给模型做个全身CT，分四层来看。

第一层，图像侧热力图。用Grad-CAM或者SHAP值，把模型关注的图像区域高亮。如果是目标检测类任务，看热力图有没有老老实实覆盖目标bbox；如果是OCR类，看它有没有聚焦在文字行上，而不是被旁边的花花绿绿干扰。

第二层，文本侧注意力矩阵。把Question里的每个token对图像块的注意力权重画出来。如果“红色”这个词的注意力全撒在蓝色区域，说明模型对颜色的理解还停留在“薛定谔的色盲”阶段。

第三层，时序注意力。如果你做的是视频RAG，一定要用时间轴热力图，看模型到底关注了哪几帧。别让它把第一帧看到的内容张冠李戴到第十帧上，那可就闹大笑话了。

第四层，RAG上下文注意力。在多模态LLM的生成阶段，可视化它对检索回来的图文块的注意力分配。系统千辛万苦召回了一张关键截图，结果模型注意力全在旁边的文本块上，那这张图就白retrieve了。发现这个问题，你就可以在Prompt里加视觉锚点，强制引导模型关注图像。

修正案例来了。发现模型不看C3本体后，团队在两处下刀：一是训练数据里加入了大量“元件局部特写+标注”的样本；二是在Prompt里加入指令“请仔细查看图中绿色方框标注的元件位置”。再训练后，热力图乖乖地锁在了C3的焊盘上，泛化能力直接起飞。

小结

注意力热力图是多模态模型的“供词”，它招不招，图上一目了然。可解释性不只是为了发论文，更是为了在生产环境里抓出模型的“坏毛病”。

---

5. 交互式知识图谱构建：把多模态数据织成一张网

点题

当数据量上到百万级，静态图表就跟不上节奏了。你导出一张PNG，老板问“这个零件还出现在哪些文档里”，你对着Excel翻半天？同事问“这条结论依据是哪张图”，你对着文件路径发呆？交互式知识图谱把实体、关系、证据（原文、原图）织成一张动态网，让你像刷高德地图一样探索数据，指哪打哪。

痛点分析

新手做可视化，往往止于“我导出了一张图”。这图是死的，数据探索是活的。多模态RAG里的知识是散落的，图像在文件夹A，文本在数据库B，关系藏在PDF的脚注里。没有一张活地图，你只能靠关键词搜索，搜完东拼西凑，效率低到爆炸。

举个医学多模态RAG的例子。系统里有CT影像、病理报告、文献插图。医生问：“肺癌EGFR突变和哪些影像学特征相关？” 静态报表可能只列个文本清单。但医生真正想做的，是点击“磨玻璃结节”这个节点，立刻看到所有相关的CT切片缩略图，再顺着边跳到对应的病理报告原文，再对比不同文献的统计结果。没有交互，这些信息散落在几十个文件里，根本没法联动。医生的思路是跳跃的、联想的，而静态图表是线性的、死板的。

错误做法就是把检索结果打印成一张静态表格，或者画个固定的网络图截图发朋友圈。用户稍微换个问法，你就得重新跑脚本出图，这和上世纪打印报表有什么区别？

解决方案/正确做法

首先，节点设计要打破“纯文字”的执念。图谱节点可以是“图文混合节点”。鼠标悬停时弹出图片缩略图，点击展开OCR文本和来源页码。一个节点就是一个完整的信息胶囊。

其次，边的设计要承载证据。边不仅代表关系，边的粗细还可以代表关联强度，比如共现频率或向量相似度。点击边，直接弹出支撑证据的摘要，甚至高亮原始文档中的对应段落。从结论到证据，只有一箭之遥。

再次，必须支持筛选与下钻。提供多维度筛选器——按模态筛（只看图像证据）、按时间筛、按置信度筛。支持从实体下钻到原始文档，再下钻到具体段落。让不同角色的人都能快速定位到自己关心的那部分。

最后，也是最有价值的，是把交互图谱和RAG检索打通。用户点击图谱里的某个实体，自动触发以该实体为Query的RAG检索，形成“人探索图谱，图谱驱动检索，检索丰富图谱”的闭环。

正确案例是什么？还是那个医学RAG。加上交互图谱后，医生的平均问题溯源时间从8分钟降到了30秒。因为所有证据都是“联想的”，而不是“搜索的”。人的模式识别能力被彻底释放，机器负责召回候选，人负责在图谱上一眼万年。

小结

静态图表是数据的遗照，交互图谱才是数据的活地图。没有导航，再熟的路也会迷路。

---

6. 可视化避坑与边界：漂亮的图表也会说谎

点题

可视化是双刃剑。用得好是洞察，用不好是误导，甚至是性能和隐私的陷阱。新手很容易掉进“为了好看而失真”的深坑。咱们最后这一节，就是给你泼一盆冷水，让你保持清醒。

痛点分析

新手在可视化上常犯三宗罪。

第一宗罪，图表类型乱用。3D饼图、彩虹色柱状图，除了晃眼和让你显得很业余，没别的作用。人眼对面积和角度的判断本就不准，你还加个透视，纯粹是给自己加戏。

第二宗罪，把降维结果当成宇宙真理。忘了t-SNE会扭曲全局距离，忘了UMAP的参数会改变聚类形状。看到一个孤零零的离群点，以为是异常数据，果断删除。实际上，那个点只是因为在高维空间里稍微远了一点，被降维算法的梯度下降“踢”到了角落，它在语义上完全正常。你这一删，数据就少了一块，模型就少了一份记忆。

第三宗罪，全量渲染+裸奔展示。为了展示“数据全景”，把10万个点画成散点图，浏览器直接卡成PPT。更可怕的是，把生产环境里真实的用户Query向量和检索结果直接画在公网页面上。竞争对手只要耐心观察向量分布，就能反推出你们的产品目录结构和热门SKU。这等于把商业机密做成了公益海报。

错误做法就是追求视觉冲击力，忽视统计严谨性和系统安全。图越炫，坑越深。

解决方案/正确做法

原则一：诚实展示不确定性。降维图必须标注算法和perplexity参数。如果展示聚类，附上silhouette score。别让一张漂亮的图掩盖了算法的局限性。你可以美，但不能假。

原则二：分层采样与聚合。超过1万个点，别硬画。用K-Means先聚成100个中心点，画中心；或者按网格聚合，用热力图代替散点图。保证前端流畅度，也保证人眼能看清模式。

原则三：生产环境脱敏。向量本身是数值，但结合已知样本可以做“影子推断”。可视化系统里用脱敏ID代替真实内容，图片加水印，敏感字段哈希化。内部工具和对外演示要分两套数据。

原则四：少即是多。一个图只讲一个故事。别想把数据质量、向量分布、注意力权重全塞到一张图里，那样只会变成视觉噪声。配色用成熟色板，保证色盲友好。记住，可视化是沟通工具，不是炫技舞台。

原则五：性能监控。可视化是给人看的，但别让可视化服务吃光GPU显存。前后端分离，复杂计算后置，前端只接渲染指令。别让用户等十秒才出一张图，那他还不如直接看日志。

修正案例：把10万个点的t-SNE图改成“聚类中心+局部放大”的交互模式。默认看100个类中心，双击再展开单个类内部的500个点。既流畅，又保真。同时，所有展示向量做PCA扰动加噪，防止被反推。安全和体验，两手都要抓。

小结

图表再美，也不能让它替你思考。保持批判性思维，是多模态可视化最后的护城河。诚实面对数据的混沌，比伪造秩序更有价值。

---

写在最后

多模态RAG这条路，道阻且长。我们不仅要让机器学会“看”和“读”，更要让自己学会“看”机器是怎么“看”和“读”的。可视化不是额外的负担，它是你和技术之间的翻译器，是复杂系统留给人类的友好接口。

我知道，很多同学看到图表就头大，觉得那是数据分析师的活，跟我码农有什么关系？但拜托，咱们是工程师，工程师的本质就是抽象和掌控。如果你连自己系统的数据长什么样、向量怎么分布、模型注意力在哪都看不见，那和闭着眼睛开赛车有什么区别？速度快是快，但下一个弯道可能就是悬崖。

从今天起，别急着调参。先把数据拉出来遛遛，把向量拍扁了看看，把检索链路拆开瞧瞧。你会发现，很多所谓的“模型不够强”，其实就是“数据没看清”。很多“玄学Bug”，一张图就能让你恍然大悟。

编程之路不易，但每一步成长都算数。保持好奇，保持怀疑，也要保持那份想把复杂世界看清楚的热忱。你不仅能写好代码，更能驯服那些看似庞杂的多模态数据。咱们下回见！

---
