之前的petalinux并不像ubuntu那么好用，尤其是在调试软件的前期，这里记录zedboard的ubuntu环境搭建过程。

参考文章如下：

《ZedBoard_HDMI_Ref_Des_2013_4》

《ZedBoard_Ubuntu_FAT_v2013_4》

该设计同时支持hdmi和audio功能。

bitstream生成

首先是下载并搭建vivado下的soc平台，由于zedboard使用的是adi的器件，去adi那里下载(很全，各种板子都有，我手里只有zedboard)：

$git clone https://github.com/analogdevicesinc/hdl

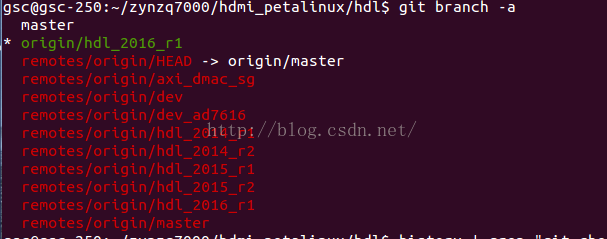

这里需要说名一下，由于参考文档是vivado2013.4的版本，早期vivado不好用，到2015版本还算可以，我使用的vivado版本是2015.4的，按照参考文档并不行，需要如下分支取出：

$git checkout -b origin/hdl_2016_r1

git checkout 2016_R1也有可能是这个，随着版本不同而不同。

然后就是编译了

gsc@gsc-250:~/zynzq7000/hdmi_petalinux/hdl$ make adv7511.zed

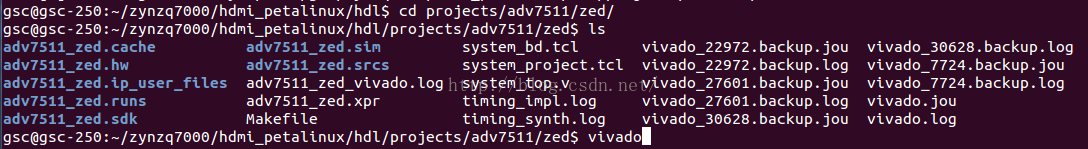

编译完了，可以打开这个工程看看，终端下敲vivado：

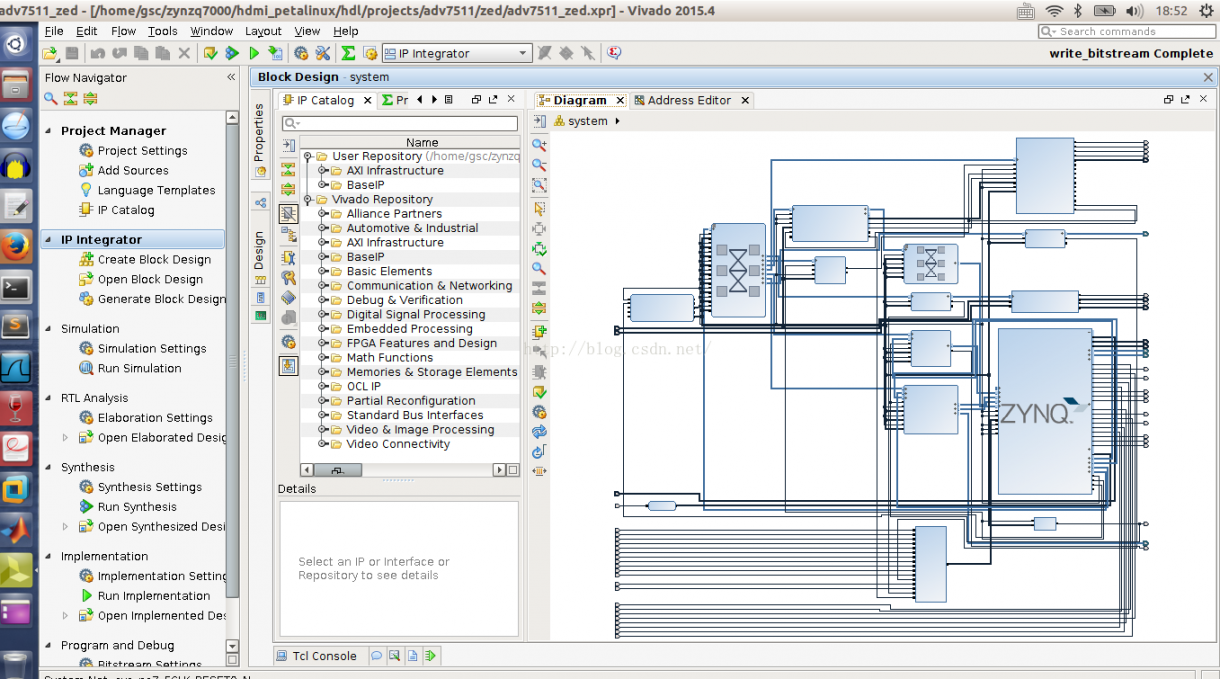

下面插一张工程图：

到这里系统的bitstream已经生成了，接下来是生成fsblhe ubot，按照文档，或者直接使用sdcard里的镜像文件。

接下来是kernel的编译了

去adi官网下载最新的kernel：https://github.com/analogdevicesinc/linux

建议使用git会有版本信息在里面。

按如下命令编译内核

1901 make ARCH=arm zynq_xcomm_adv7511_defconfig

1938 make ARCH=arm uImage LOADADDR=0x8000

1981 cd arch/arm/boot/dts/

1979 make ARCH=arm zynq-zed-adv7511.dtb

设备树一定要重新编译，不然新的内核解析设备节点会出错。我的内核下载地址：http://pan.baidu.com/s/1hsFDgCO

文件系统

按照参考文档就可以让系统起来。

安卓设计

参考网址

http://elinux.org/Zedboard 的安卓部分

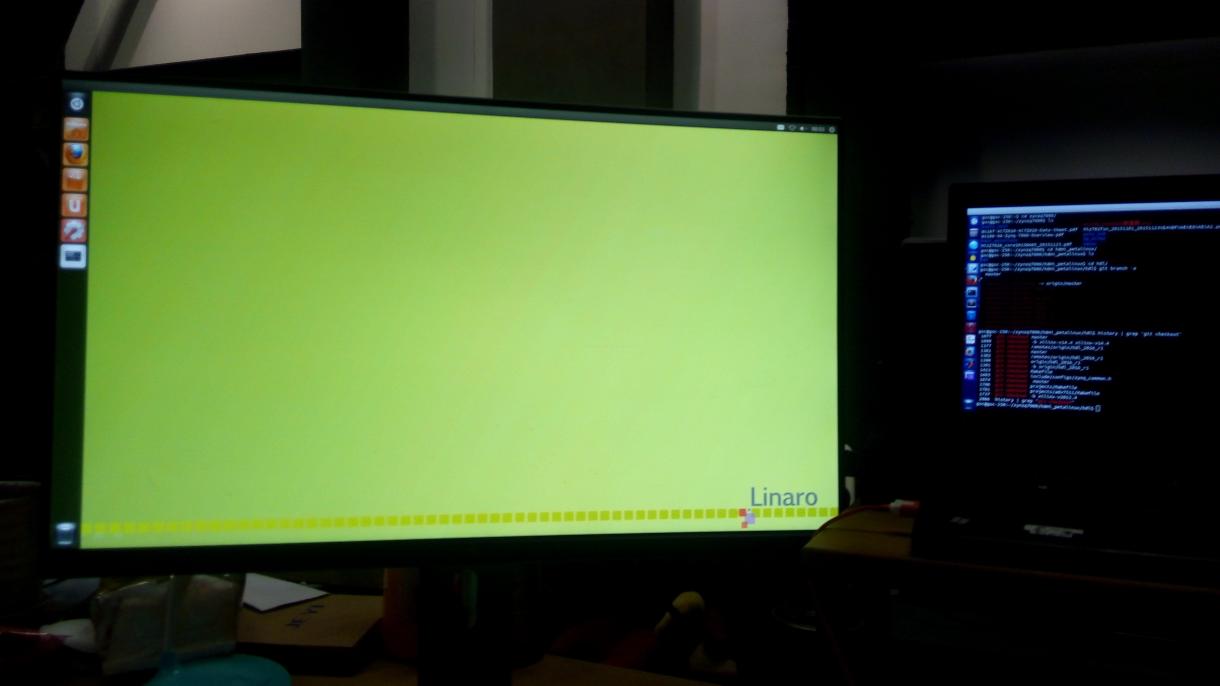

最后来张系统起来的图(左边是zynq的ubuntu，右边是自己的电脑)：
